Avvio E Configurazione; Controlli Prima Della Messa In Funzione - Rotex RKHBRD011ABV1 Manuel D'installation

Solo per le unità tipo Y1 (3~)
[6-04]=1
1
L1 L2L3 N
1
2 S1S
3
2
L1 L2L3 N
1
2 S1S
3
3
L1 L2L3 N
1
2 S1S
3
6
3
L1 L2 L3 N X1M
1 Contatore dell'alimentazione a tariffa kWh ridotta
2 Ricevitore per il controllo del segnale dell'azienda elettrica
3 Alimentazione a tariffa kWh ridotta
4 Contatto pulito verso l'unità interna
5 Alimentazione a tariffa kWh normale
6 Fusibile (non di fornitura)

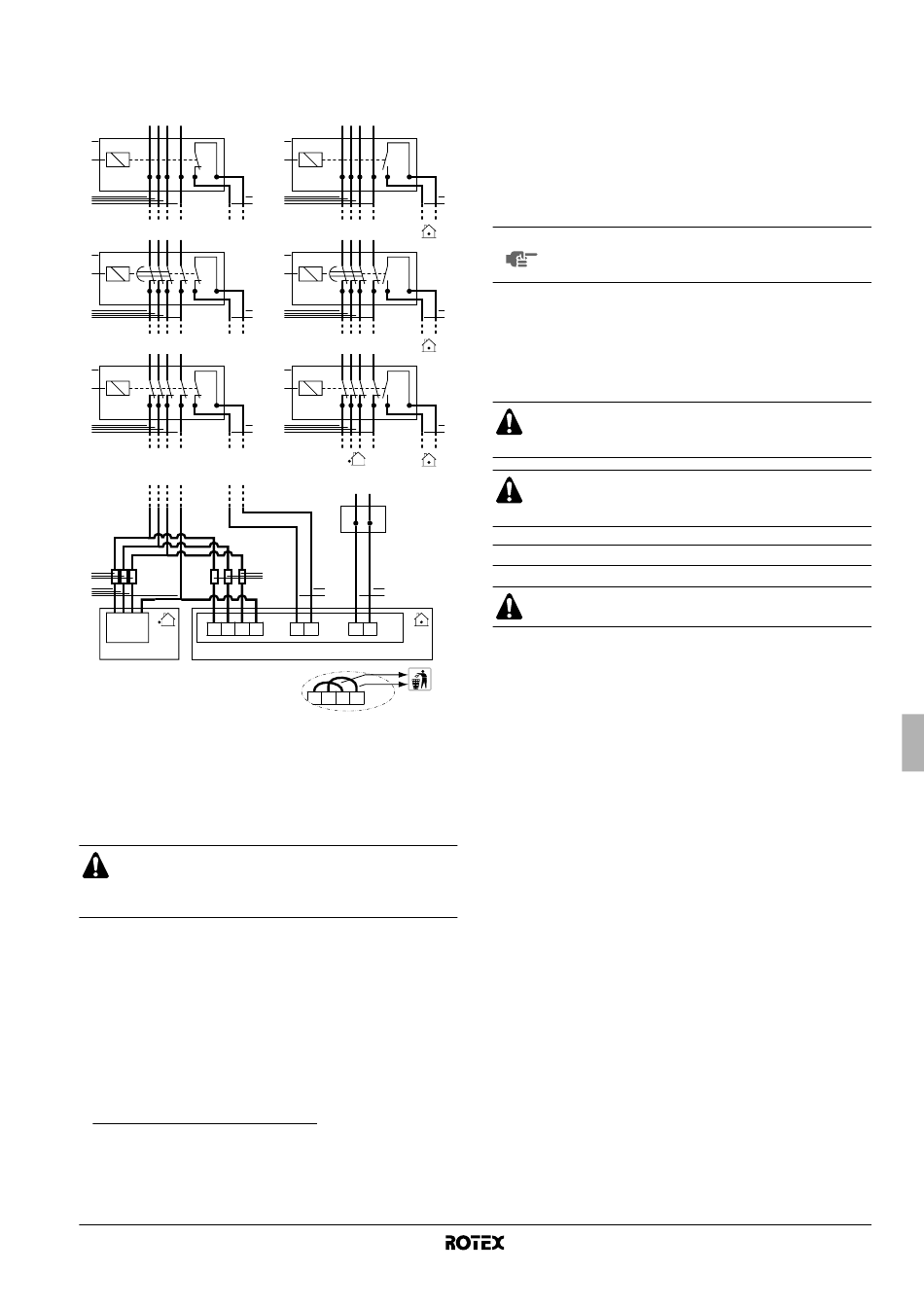

Nel caso di installazione di un'alimentazione a tariffa kWh
ridotta, rimuovere i ponti dei collegamenti elettrici su X2M
prima dell'installazione di un'alimentazione a tariffa kWh
normale.
Quando l'unità esterna e l'unità interna sono collegate a
un'alimentazione a tariffa kWh ridotta, il contatto pulito del ricevitore
che controlla il segnale della tariffa kWh ridotta dell'azienda elettrica
deve essere collegato ai morsetti 7 e 8 di X3M (come illustrato nella
figura sopra).
Quando il parametro [6-04]=1 nel momento in cui il segnale di tariffa
kWh ridotta viene inviato dall'azienda elettrica, il contatto si apre e
l'unità entra in modalità di disattivazione forzata
Quando il parametro [6-04]=2 nel momento in cui il segnale di tariffa
kWh ridotta viene inviato dall'azienda elettrica, il contatto si chiude e
l'unità entra in modalità di disattivazione forzata
(1) Quando il segnale viene nuovamente rilasciato, il contatto pulito si chiude e
l'unità riprende il funzionamento. È quindi importante lasciare attivata la funzione
di riavvio automatico. Fare riferimento al paragrafo "[8] Impostazione opzionale,
[8-01]" delle impostazioni in loco nel capitolo "Impostazioni in loco" a pagina 21.
(2) Quando il segnale viene nuovamente rilasciato, il contatto pulito si apre e l'unità
riprende il funzionamento. È quindi importante lasciare attivata la funzione di
riavvio automatico. Fare riferimento al paragrafo "[8] Impostazione opzionale, [8-
01]" delle impostazioni in loco nel capitolo "Impostazioni in loco" a pagina 21.
RKHBRD011~016ABV1+Y1
Unità interna per sistema a pompe di calore aria-acqua
4PW61218-1A
[6-04]=2
1
L1 L2L3 N
1
2 S1S
4 3
2
L1 L2L3 N
1
2 S1S
4 3
3
L1 L2L3 N
1
2 S1S
4 3
L N
6
4 5
X1M 7 8 X3M 8 9 X2M
8 9 10 11 X2M
(1)
.
(2)
.
Tipo 1
Il tipo di alimentazione a tariffa kwh ridotta non prevede interruzioni
dell'alimentazione.
Tipo 2
Il tipo di alimentazione a tariffa kwh ridotta prevede un'interruzione
dell'alimentazione dopo un periodo di tempo.
Tipo 3
Il tipo di alimentazione a tariffa kwh ridotta prevede un'interruzione
4
immediata dell'alimentazione.
NOTA Se l'alimentazione a tariffa kwh ridotta non prevede
interruzioni
disattivazione forzata.
4
A
VVIO E CONFIGURAZIONE
L'unità interna deve essere configurata dall'installatore in conformità
all'ambiente di installazione (clima esterno, optional installati e così
via) e all'esperienza dell'utente.
È importante che tutte le informazioni contenute nel pre-
4
sente capitolo vengano lette in sequenza dall'installatore e
che il sistema venga configurato come pertinente.
Quando si verifica un'interruzione dell'alimentazione e
l'alimentazione
ripristinerà automaticamente le impostazioni e si riavvierà.

Controlli prima della messa in funzione

Prima di effettuare qualunque collegamento elettrico è
indispensabile togliere l'alimentazione.
Dopo l'installazione dell'unità occorre controllare quanto segue:
1 Collegamenti elettrici
Accertarsi che i collegamenti siano stati effettuati secondo le
istruzioni indicate nel capitolo "Installazione dei collegamenti
elettrici" a pagina 16, conformemente agli schemi elettrici
nonché alle relative norme locali ed europee.
2 Fusibili e dispositivi di protezione
Verificare che i fusibili e gli altri dispositivi di protezione pre-
disposti localmente siano della grandezza e del tipo indicati nel
capitolo "Specifiche elettriche" a pagina 41. Verificare inoltre che
non sia stato bypassato né alcun fusibile né alcun dispositivo di
protezione.
3 Collegamento a terra
Accertarsi che i cavi di collegamento a terra siano stati collegati
in modo adeguato e che i relativi morsetti siano stati ben serrati.
4 Collegamenti elettrici interni
Effettuare un controllo visivo del quadro elettrico e dell'interno
dell'unità per verificare che non vi siano collegamenti allentati o
componenti elettrici danneggiati.
5 Installazione
Verificare che l'unità sia stata adeguatamente installata, in modo
da evitare rumori
dell'accensione.
6 Componenti danneggiati
Accertarsi che all'interno dell'apparecchio non vi siano
componenti danneggiati o tubi schiacciati.
di alimentazione, l'unità entrerà
elettrica viene riattivata, il
anomali e vibrazioni al
Manuale d'installazione
in
sistema
momento
20
