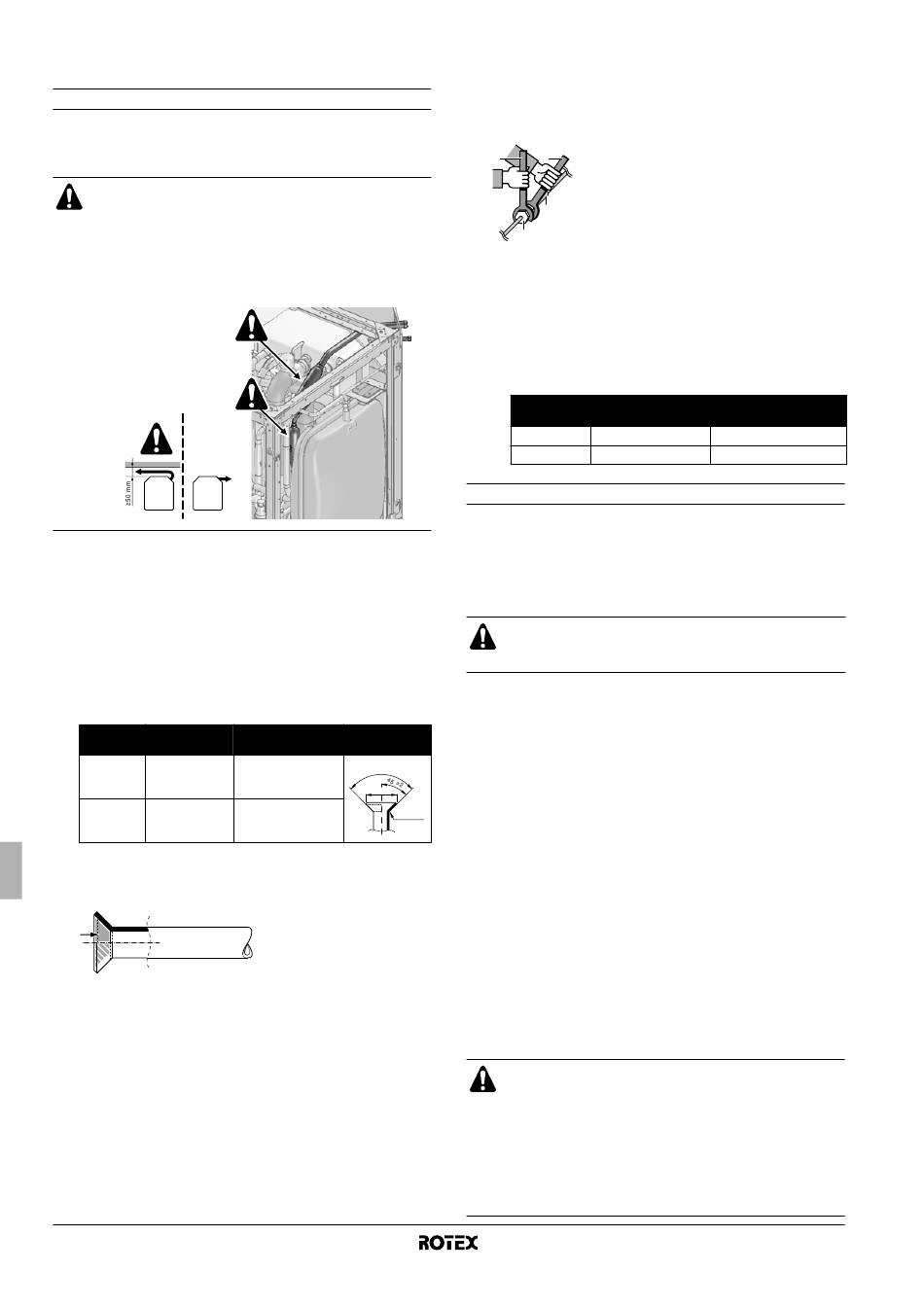

L
EIDINGAANSLUITINGEN

Montage van de koelleiding

Zie de montagehandleiding van de buitenunit voor alle richtlijnen,
instructies en specificaties voor de koelmiddelleidingen tussen de
binnenunit en de buitenunit.
■
Bescherm de binnenkant van de unit tegen de vlam
vóór u gaat solderen.
■
Koel de koelmiddelfilters van het R410A-circuit (met
een in koud water gedrenkte doek) in de unit wanneer
u de koelmiddelaansluitingen soldeert. Zie onder-
staande afbeelding
koelmiddelfilters.
Richtlijnen bij flareaansluitingen
■
Hergebruik nooit flares. Maak nieuwe flares om lekken te
voorkomen.
■
Gebruik een pijpensnijder en een flaregereedschap die geschikt
zijn voor het gebruikte koelmiddel.
■
Gebruik alleen de gegloeide flaremoeren die bij de unit zijn
meegeleverd. Andere flaremoeren kunnen koelmiddellekken
veroorzaken.
■
Zie de tabel voor flareafmetingen en aanhaalmomenten (te vast
draaien zal de flare doen barsten).
Leiding- Aanhaal-
maat (mm) moment (N•m)
Ø9,5 33~39
Ø15,9 63~75
■
Wanneer u de flaremoer bevestigt, smeert u eerst de binnenkant
van de flare in met ether- of esterolie en draait u ze vervolgens
met de hand 3 of 4 slagen vast, voordat u ze stevig vastschroeft.
Montagehandleiding
13
voor de plaats van de
Flareafmetingen A Flarevorm
(mm) (mm)
90 ±2
12,8~13,2
A
R=0.4~0.8
19,4~19,7
■
Draai een flaremoer altijd los met behulp van twee sleutels in
combinatie met elkaar.
Gebruik bij het aansluiten van de leidingen altijd een combinatie
van moersleutel en momentsleutel om de flaremoer vast te
draaien en te voorkomen dat de flaremoer barst en een lek
veroorzaakt.
4 2 1 Leidingverbinding
2 Moersleutel
3 Flaremoer
1
4 Momentsleutel
3
Alleen voor noodgevallen
Wanneer u geen andere keuze hebt dan de leiding zonder
momentsleutel te verbinden,
installatiemethode:
■ Draai de flaremoer vast met een moersleutel tot het
aanhaalmoment plots stijgt.
■ Ga vanaf dat punt voort met het aantrekken van de flaremoer
in de volgende hoek:
Leidingmaat Verdere aantrekhoek
(mm) (graden)
Ø9,5 60~90
Ø15,9 30~60

Waterleidingwerkzaamheden

Controle van het watercircuit

De units zijn uitgerust met een waterinlaat en -uitlaat voor aansluiting
op een watercircuit. Dit circuit moet worden voorzien door een erkend
technicus en in overeenstemming zijn met de geldende Europese en
nationale reglementeringen.
De unit mag alleen in een gesloten-watersysteem worden
gebruikt. Gebruik in een open-watercircuit kan leiden tot
overmatig roesten van de waterleiding.
Controleer de volgende punten vooraleer de montage van de unit
verder te zetten:
■
De maximum waterdruk is 4 bar.
■
De maximum watertemperatuur is 85°C.
■
Alle lage punten van het systeem moeten worden voorzien van
afvoerstoppen om het circuit bij het onderhoud volledig te
kunnen laten leeglopen.
Een aftapkraan in de binnenunit is voorzien om het water uit het
watersysteem van de binnenunit af te laten.
■
Voorzie een goede afvoer voor de drukveiligheidsklep om te
voorkomen dat water in contact komt met elektrische
onderdelen.
■
Voorzie ontluchtingspunten op alle hoge punten in het systeem.
De ontluchtingspunten moeten zich op gemakkelijk toeganke-
lijke punten bevinden. De binnenunit is voorzien van een auto-
matische ontluchting. Controleer of deze ontluchtingsklep niet te
strak is vastgedraaid zodat automatische ontluchting van het
watercircuit mogelijk blijft.
■
Zorg ervoor dat de componenten in de plaatselijke leiding
bestand zijn tegen de waterdruk en -temperatuur.
■
Gebruik altijd materialen die compatibel zijn met het water van
het systeem en met de materialen van de binnenunit.
WAARSCHUWING
Het is ten zeerste aangewezen om een bijkomende filter
op de waterkring van de verwarming te monteren. Om
daarbij stukjes metaal
verwarmingsleidingen te verwijderen, wordt geadviseerd
een magneet- of cycloonfilter te gebruiken om fijne
deeltjes te verwijderen. Kleine deeltjes kunnen de unit
beschadigen en worden niet door de standaardfilter van de
warmtepomp verwijderd.
Binnenunit voor lucht-water-warmtepompsysteem
volg dan de volgende
Aanbevolen armlengte
van moersleutel (mm)
±200
±300
afkomstig uit de lokale
RKHBRD011~016ABV1+Y1
4PW61218-1A
