9.3. Saha kablo bağlantılarının sistem tanıtımı
(Bkz. şekil 9)
1 Toprak kaçak kesici
2 Saha sigortası
3 Uzaktan kumanda
9.4. Güç besleme kabloları ve üniteler-arası kabloların
döşenmesinde dikkat edilecekler
■
Güç kablosu (toprak kablosu ve uygulanabilir olduğunda alt
plaka ısıtıcı kablosu dahil), dış ünitenin önünde, yanında veya
arkasındaki güç çıkış deliklerinin birinden geçmelidir.
■
İletim kabloları, dış ünitenin önünde, yanında veya arkasındaki
kablo çıkış deliği, boru çıkış deliği veya montaj deliğinden
geçmelidir. (Bkz. şekil 8).
A Arkaya doğru
B Yana doğru
C Öne doğru
1 Güç terminal bloğu (X1M)
2 Üniteler arasındaki kontrol kabloları
3 Toprak teli ile beraber güç kablosu. (Güç kablosu ile kontrol
kabloları arasında uygun mesafe bırakın).
4 Kelepçe (sahadan temin edilir)
5 Stop vanası montaj plakası
6 Güç kablosu
7 Toprak kablosu (sarı/yeşil)
8 Kontrol kablolarını kelepçe ile sabitleyin
9 Kontrol terminal bloğu (X2M)
10 Alt plaka ısıtıcı için ara bağlantı kablosu (yalnız RRRQ)

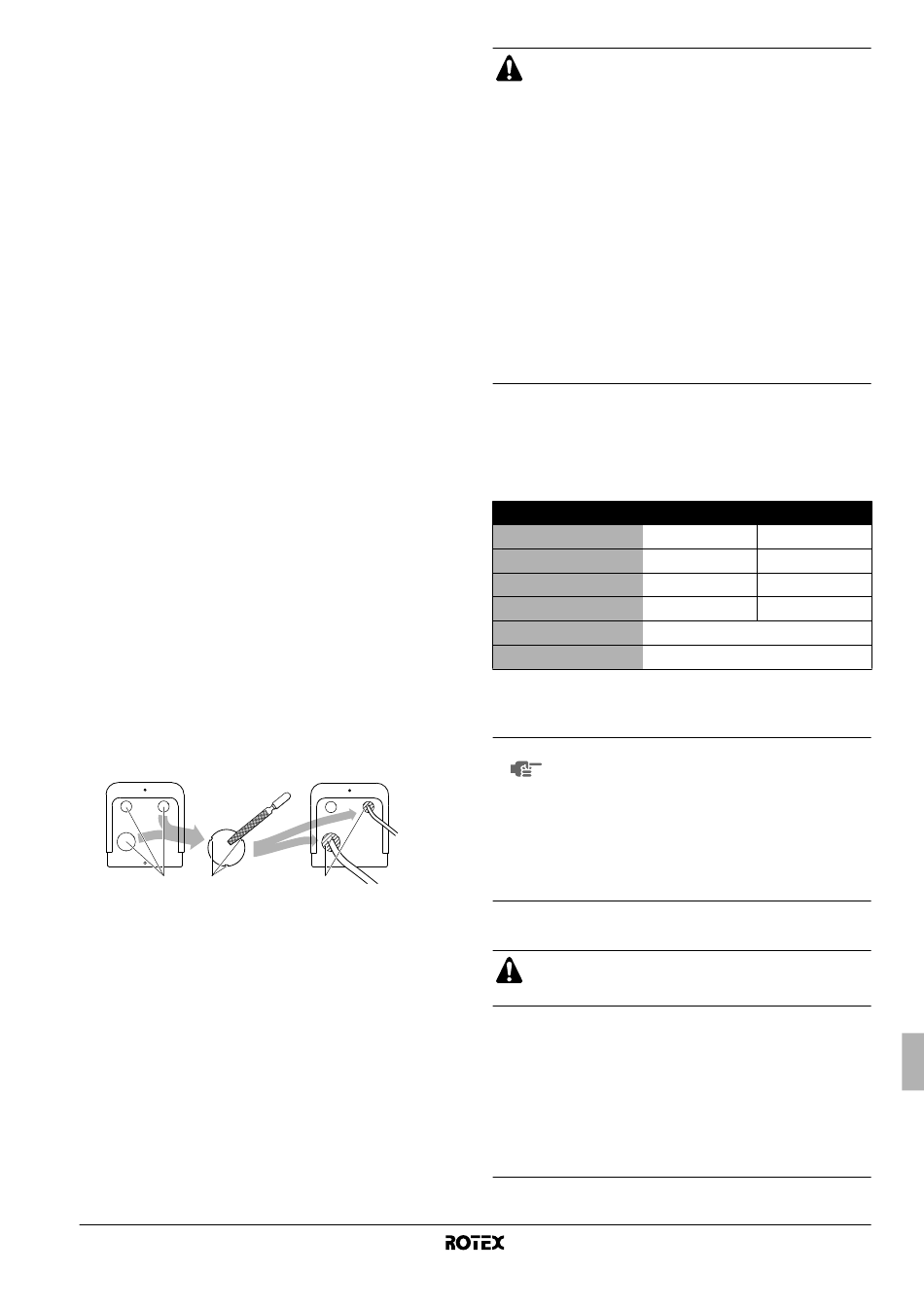

Montaj delikleri açılırken dikkat edilecekler
■
Montaj deliğini açmak için üzerine bir çekiçle vurun.
■
Delikleri açtıktan sonra, paslanmayı önlemek için tamir boyası
kullanarak kenarlarla etrafındaki alanları boyamanızı öneririz.
■
Montaj deliklerinden elektrik kablolarını geçirirken, montaj
deliklerinde olabilecek çapakları alın ve zarar vermemek için
kabloları koruyucu bantla sarın.
■
Montaj deliklerinden sisteme küçük hayvanların girmesi ihtimali
varsa, delikleri dolgu malzemesi (sahada hazırlanacaktır) ile
tıkayın.
1 2
1 Montaj deliği
2 Çapak
3 Dolgu malzemeleri
RRRQ011~016AAV1+Y1
Hava su tipi ısı pompası için dış ünite
4PW55782-1B
9.5.
Ünitenin bağlanması için bir güç devresi (aşağıdaki tabloya bakın)
temin edilmelidir. Bu devre gerekli emniyet cihazları ile korunmalıdır,
örn. ana şalter, her bir fazda yavaş atan sigorta ve toprak kaçağı
devre kesicisi.
Faz ve frekans
Gerilim
Önerilen saha sigortası
Minimum devre amperleri
İletim hattı kısmı
Kablo tipi
3
■
Yalnız V1 modelleri için : EN/IEC 61000-3-12
■
Güç kablosu için güç kablo borusu kullanın.
■
Ünitenin dışında, düşük voltaj elektrik kabloları (örn.
uzaktan kumanda için, üniteler arasında, vs.) ve
yüksek voltaj elektrik
yakınından geçmemesini sağlayarak aralarında en az
50 mm mesafe bırakın. Bunların yakın olması elektrik
girişimine, arızaya ve kısa devreye yol açabilir.
■
Güç kablolarını güç kablosu terminal bloğuna
bağladığınızdan ve "9.4. Güç besleme kabloları ve
üniteler-arası kabloların
edilecekler" sayfa 15 altında açıklandığı gibi tespit
ettiğinizden emin olun.
■
Üniteler arasındaki
kabloları ve üniteler-arası kabloların döşenmesinde
dikkat edilecekler" sayfa 15 bahsinde açıklandığı gibi
tespit edilmelidir.
• Borulara değmemesi için kabloları tutucularla tespit
edin.
• Kablolar ve elektrik kutusu kapağı, yapının üzerine
çıkma yapmamalıdır ve kapak sıkıca kapatılmalıdır.
Standart kablo elemanlarının spesifikasyonları
RRRQ_V1
1N~ 50 Hz
220-240 V
(a)
27,5 A
(b)
(a) Belirtilen değerler maksimum değerlerdir (tam değerler için iç ünitelerle
kombinasyonun elektrik verilerine bakın).
(b) Sadece korunmuş borularda, korunmuş borular kullanılmadığında
H07RN-F kullanın.
■
NOT Güç besleme kablosunu ilgili yerel ve ulusal
düzenlemelere göre seçin.
■
Kablo ebadı uygulanabilir yerel ve ulusal koda
uygun olmalıdır.
■
Lokal kablo tesisatı güç kordonu ve branşman
kablo tesisatı
uygundur.
■
Toprak kaçağı devre kesici, 300 mA (<0,1 s)
değerinde yüksek hız tipi bir kesici olmalıdır.
Güç kablosunu, güç terminal bloğuna bağlarken, kabloyu
şekil 8'de gösterildiği gibi sıkıca tutturun.
Elektrik işi tamamlandıktan sonra, her bir elektrik
parçasının ve elektrik aksam kutusu içindeki terminalin
sıkıca bağlandığını doğrulayın.
(1) Her bir fazda >16 A ve ≤75 A giriş akımı ile kamuya açık düşük akımlı
sistemlere bağlanan ekipman tarafından üretilen harmonik akımlar için
sınırları tespit eden Avrupa/Uluslararası Teknik Standardı.
kablolarının birbirlerinin
döşenmesinde dikkat
kablolar "9.4. Güç besleme
RRRQ_Y1
3N~ 50 Hz
380-415 V
32 A 16 A
14 A
2
0,75~1,25 mm
H05VV
spesifikasyonları IEC60245'e
(1)
ile uyumlu ekipman.
Montaj kılavuzu
