REMARQUE Par défaut, le chauffage de volume basé sur le point de
consigne de température (méthode 1) est activé; par
conséquent, seuls les changements de température
sont possibles (pas d'ordre ON/OFF).
L'avantage de cette méthode réside dans le fait qu'il
suffit de couper le chauffage de volume en appuyant
sur le bouton y sans désactiver le mode de
stockage d'eau chaude sanitaire automatique (par ex.
en été lorsque le chauffage de volume n'est pas
nécessaire).
Les tableaux suivants montrent les deux méthodes permettant
d'interpréter le programmateur de temporisation.
Méthode 1
[0-03]=1
(par défaut) Chauffage de volume basé sur le point de consigne de température
En cours de Pendant le fonctionnement du programmateur, la DEL de
fonctionnement fonctionnement est allumée en permanence.
Lors d'une Le programmateur de chauffage de volume s'arrêtera et
pression sur le ne redémarrera pas.
bouton y
La commande sera désactivée (la DEL de
fonctionnement s'arrêtera de fonctionner).
Toutefois, l'icône du programmateur restera affichée, ce
qui signifie que le chauffage d'eau sanitaire reste activé.
Lors d'une Le programmateur de chauffage de volume et de
pression sur le chauffage d'eau sanitaire ainsi que le mode discret
bouton r/p
seront arrêtés et ne redémarreront pas.
L'icône de programmateur ne sera plus affichée.
(a) Pour la température d'eau de sortie et/ou la température ambiante

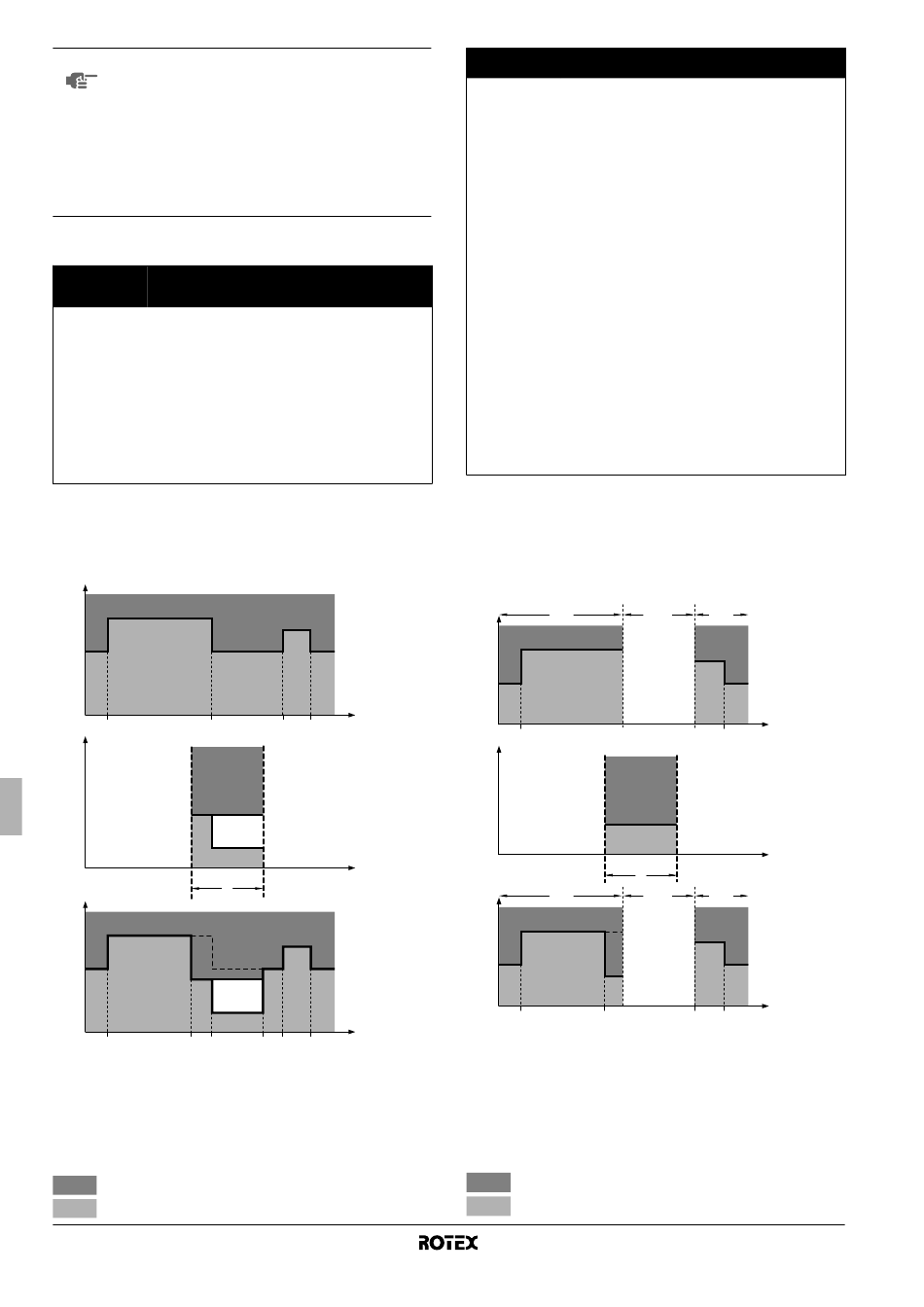

Exemple de fonctionnement: programmateur basé sur les points
de consigne de température.
Lorsque la fonction de réduction est activée, le mode réduit de nuit aura
priorité sur l'action programmée dans le dispositif de temporisation.
T
22 22°C 22°C
65 65°C 65°C
1
19°C 19°C
62°C 62°C
0:30
16:00
T
2
18 18°C 18°C
60°C 60 60°C
57°C 57°C
23:00 23:00 23:00
A
T
22°C 22 22°C
65°C 65°C
3
19°C 19°C
18°C 18°C
62°C 62°C
60 60°C 60°C
57°C 57°C
23:00 0:30
16:00
1 Programmateur
2 Fonction de réduction
3 Lorsque la fonction de réduction et le programmateur sont activés
A Fonction de réduction
t Heure
T Point de consigne de température
Température ambiante
Température d'eau de sortie
Manuel d'installation
22
21°C 21°C
64°C 64°C
19°C 19°C 19°C 19°C
62°C 62°C 62°C 62°C
t
6:30 9:00
t
5:00 5:00
21°C 21°C
64°C 64°C
19°C 19°C 19°C 19°C 19°C 19°C 19°C 19 19°C
62°C 62°C 62°C 62°C 62°C 62°C 62°C 62°C
t
5:00 6:30 9:00
Méthode 2
[0-03]=0 Chauffage de volume basé sur l'ordre ON/OFF
En cours de Lorsque le programmateur désactive le chauffage de
fonctionnement volume, la commande sera désactivée (la DEL de
fonctionnement s'éteindra). A noter que ceci n'a pas
d'influence sur le chauffage d'eau sanitaire.
Lors d'une Le programmateur de chauffage de volume s'arrêtera
pression sur le (s'il est actif à ce moment) et redémarrera à la prochaine
bouton y
fonction d'activation programmée.
Le "dernièr" ordre de la programmation prend le pas sure le
"précédent" ordre de programmation et restera actif jusqu'à
ce que l'ordre de programmation "suivant" se produise.
Exemple: imaginons qu'il est 17h30 et que les actions
sont programmées à 13h00, 16h00 et 19h00.
Le "dernièr" ordre de programmation (16:00) a
supplanté l'ordre de programmation "précédent"
(13:00) et restera actif jusqu'à ce que l'ordre de
programmation "suivant" (19:00) se produise.
(a)
Par conséquent, pour connaître le réglage actuel,
il convient de consulter le dernièr ordre de
programmation. Il est clair que le "dernièr" ordre de
programmation peut dater du jour d'avant. Prière de se
référer au manuel d'utilisation.
La commande sera désactivée (la DEL de
fonctionnement s'arrêtera de fonctionner).
Toutefois, l'icône du programmateur restera affichée, ce
qui signifie que le chauffage d'eau sanitaire reste activé.
Lors d'une Le programmateur de chauffage de volume et de
pression sur le chauffage d'eau sanitaire ainsi que le mode discret
bouton r/p
seront arrêtés et ne redémarreront pas.
L'icône de programmateur ne sera plus affichée.
Exemple de fonctionnement: Programmateur de temporisation
basé sur l'ordre ON/OFF.
Lorsque la fonction de réduction est activée, le mode réduit de nuit
aura priorité sur l'action programmée dans le dispositif de tempori-
sation si l'ordre ON est actif. Si l'ordre OFF est actif, il aura priorité
sur la fonction de réduction. A tout moment, l'ordre OFF aura la plus
haute priorité.
ON
B
22 22°C 22°C
65°C 65°C
1
19°C 19°C
62°C 62 62°C
16:00
2
ON
B
22 22°C 22°C
65°C 65°C
19 19°C 19°C
62°C 62°C
3
16:00
1 Programmateur
2 Fonction de réduction
3 Lorsque la fonction de réduction et le programmateur sont activés
A Fonction de réduction
B Ordre ON/OFF
t Heure
T Point de consigne de température
Température ambiante
Température d'eau de sortie
Unité intérieure pour système de pompe à chaleur air à eau
OFF ON
21°C 21°C
64°C 64°C
19°C 19°C
62°C 62°C
t
0:30 6:30 9:00
18°C 18 18°C
60 60°C 60°C
t
23:00 23:00 5:00 5:00 5:00
A
OFF ON
21°C 21°C
64°C 64°C
19°C 19°C
18 18°C 18°C
62°C 62°C
60°C 60 60°C
t
23:00 6:30 9:00
