signal de statut (actif/inactif) du dispositif de réduction de
température correspondant

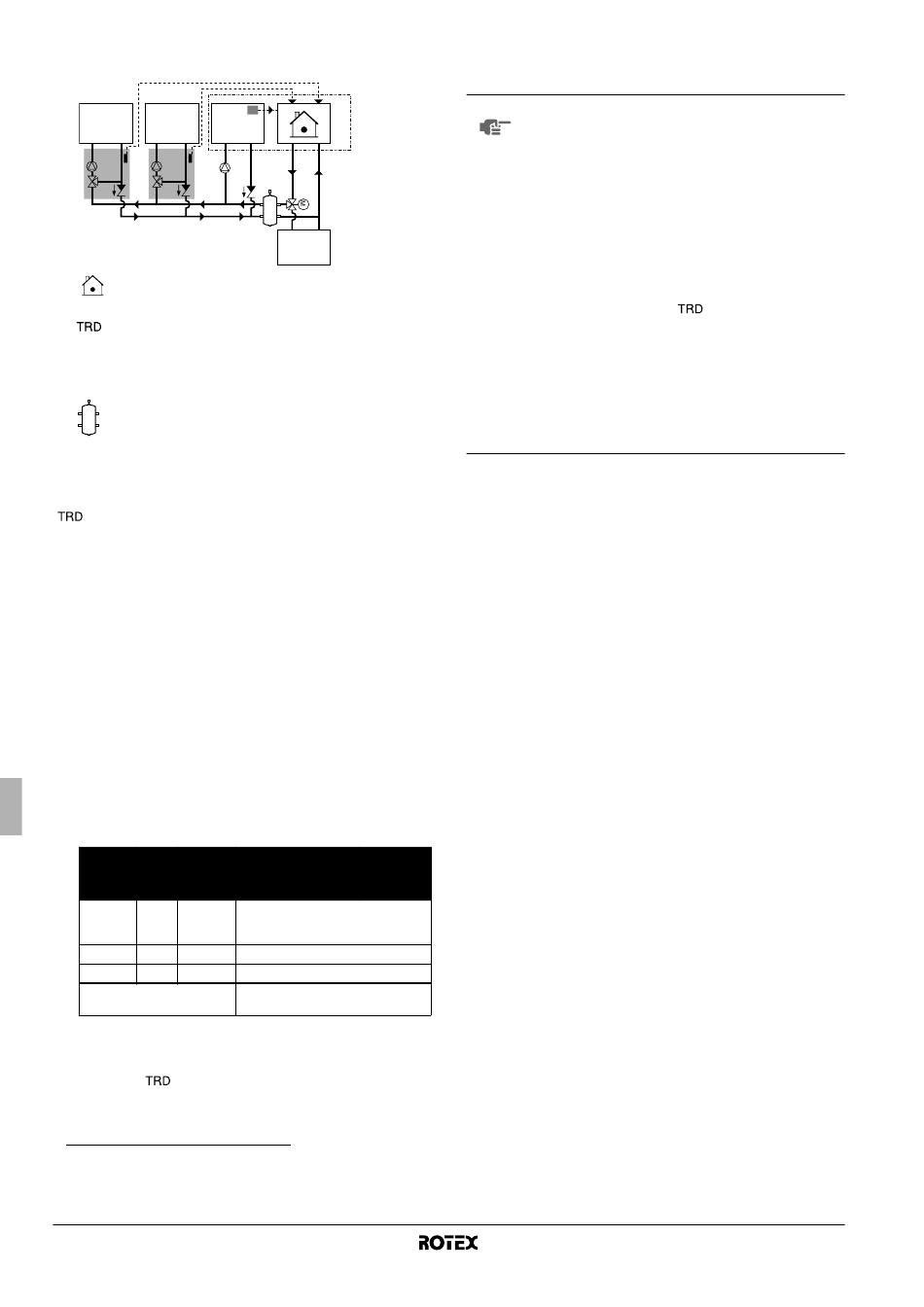

Space 1 Space 2 Space 0
TRD TRD
Unité intérieure
DHW Ballon d'eau chaude sanitaire
Dispositif de réduction de température
Space 0 Volume 0
Space 1 Volume 1
Space 2 Volume 2
Bouteille de compensation
A Contrôle thermostatique ambiant classique avec sonde
d'ambiance de la commande à distance et thermostat
d'ambiance extérieur
Volume 0, n'utilisant pas un dispositif de réduction de la température
( ), doit toujours être associé au point de consigne de
température d'eau le plus élevé et peut être contrôlé par la sonde
d'ambiance de la commande à distance ou par le thermostat
d'ambiance extérieur. Les réglages de volume 0 peuvent être faits
sur la commande à distance (comme pendant le fonctionnement
(1)
normal ).
Les connexions électriques de l'unité doivent être faites sur la carte
PCB de demande en option.
La configuration du schéma B se fait au moyen des réglages sur
place:
1 Sélectionner le schéma approprié: [7-02]=1
Activer le point de consigne multiple 1: [7-03]=0 ➞ [7-03]=1
2
Activer le point de consigne multiple 2: [7-04]=0 ➞ [7-04]=1
3 Entrer le point de consigne multiple de température 1: [A-03]
(voir ci-dessous)
Entrer le point de consigne multiple de température 2: [A-04]
(voir ci-dessous)
Exemple de configuration:
Point
de
con- Réglage
signe sur place
Volume 0 65°C Com-
mande à
distance
Volume 1 45°C [A-03]
Volume 2 35°C [A-04]
Eau de pompe à chaleur
résultante
Le schéma B peut également être utilisé pour effectuer un zonage
multiple primaire (si toutes les températures de points de consigne
sont sélectionnées de la même façon, aucun dispositif de réduction
de température ( ) n'est nécessaire).
(1) Lors de l'utilisation de la fonction automatique avec loi d'eau pour le réglage de
volume 0, il faut s'assurer que la température la plus basse possible du point de
consigne flottant de volume 0 (y compris la valeur de décalage négative possible)
est supérieure au point de consigne de température des volumes 1 et 2.
Cela signifie que le réglage sur place [3-03] de volume 0 doit être supérieur au
point de consigne de température des volumes 1 et 2.
Manuel d'installation
32
A
DHW
Statut du thermostat
OFF ON OFF OFF OFF
OFF ON/OFF ON ON OFF
OFF ON/OFF OFF ON ON
OFF 65°C 45°C 45°C 35°C
Des signaux ON multiples provenant des thermostats peuvent être
générés pour les 3 pièces. Le signal d'arrêt est uniquement valable si
toutes ces demandes sont OFF.
■
REMARQUE Le contrôle d'eau de sortie n'est pas autorisé pour
le schéma B.
■
Il incombe à l'installateur de s'assurer qu'aucune
situation indésirée puisse se produire (par ex.
températures d'eau trop élevées vers les boucles
de chauffage au sol, etc.).
■
Il incombe à l'installateur de s'assurer que le
circuit d'eau est bien équilibré (par ex. lorsqu'une
demande d'eau chaude sanitaire se présente, il y
aura suffisamment de débit vers les autres
appareils également, etc.)
■
Rotex ne propose aucun dispositif de réduction
de température
uniquement la possibilité d'utiliser des points de
consigne multiples.
■
Lorsque le volume 0 est thermo OFF, mais que le
volume 1 ou 2 est actif, le volume 0 sera alimenté
en eau à une température égale au point de
consigne maximum des volumes 1 et 2.
Cela peut entraîner un chauffage indésiré du
volume 0.
Unité intérieure pour système de pompe à chaleur air à eau
( ). Ce système offre
RKHBRD011~016ABV1+Y1
