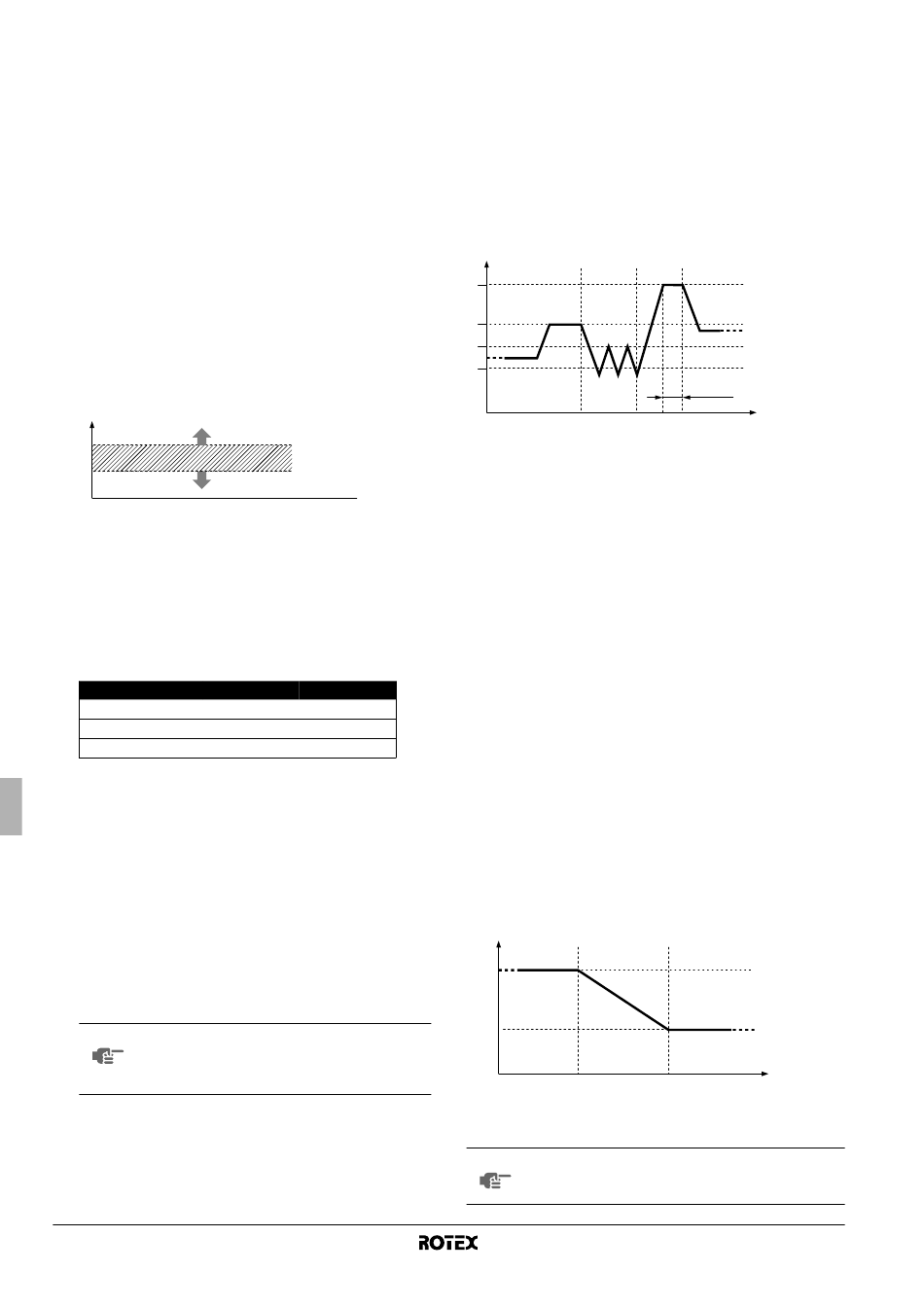

[9] Compensation automatique de température
Si nécessaire, il est possible de modifier la valeur de certaines
sondes de température de l'unité par une valeur de compensation.
Cette modification peut être utilisée pour décaler la valeur lue par la
thermistance ou dans le cas d'une perte de puissance.
La température compensée (= température mesurée plus valeur de
compensation) est ensuite utilisée pour contrôler le système et
s'affichera en mode de relevé de température.
■
[9-00] Valeur de compensation de la sonde de sortie d'eau
■
[9-01] Valeur de compensation de la sonde de température du
ballon d'eau chaude sanitaire
■
[9-02] Décalage de la température extérieure d'arrêt du
chauffage
En changeant cette valeur, la plage de fonctionnement pour le
mode de chauffage de volume peut être modifié.
Si la température ambiante dépasse 24°C + la valeur de [9-02],
aucun chauffage de volume n'est possible.
Le chauffage de volume peut être requis tant que la température
ambiante est inférieure à 20°C + la valeur de [9-02]).
Exemple: [9-02]=–2°C
T
A
C C
B
A Pas de fonctionnement du chauffage possible
B Demande de chauffage possible
C Zone d'hystérèsis
T Température extérieure
[A] Configuration des options
■
[A-01] Limitation de courant
Ce réglage offre la possibilité de limiter la consommation
électrique de l'unité intérieur comme suit:
Réglage
[A-01]=0 (par défaut)
[A-01]=1
[A-01]=2
Le courant de l'unité intérieure est limité, l'unité extérieure est
esclave et réduira également sa consommation électrique en
conséquence. Toutefois,
consommation électrique supérieure sont possibles.
■
[A-02] Différence de température d'eau de sortie et de retour
L'unité est conçue pour fonctionner sur des circuits équipées de
radiateurs. La température d'eau de sortie recommandée
(réglée par la commande à distance) pour les radiateurs est de
65°C. Dans ce cas, l'unité sera contrôlée pour atteindre une
différence de température (ΔT) de 10°C, ce qui signifie que l'eau
de retour vers l'unité tourne autour de 55°C.
En fonction de l'application installée (radiateurs, ventilo-
convecteurs, ...) ou de la situation, il peut être nécessaire de
changer le ΔT. Cela peut se faire en changeant le réglage sur
place [A-02].
REMARQUE Pour éviter une corrosion excessive de la tuyau-
terie d'eau de l'unité, un ΔT ≥10° est fortement
recommandé lorsque la basse température d'eau
peut dépasser 60°C.
■
[A-03] Voir chapitre "Régulation avec points de consigne
multiples" à la page 30.
■
[A-04] Voir chapitre "Régulation avec points de consigne
multiples" à la page 30.
Manuel d'installation
26
24°C–2°C = 22°C
20°C–2°C = 18°C
V1 Y1
23 A 13 A
18,4 A 10,4 A
15 A 8,5 A
les conditions transitoires avec
[b] Point de consigne d'eau chaude sanitaire
Ce mode de réchauffement empêche l'eau chaude sanitaire de
refroidir en dessous d'une certaine température. Lorsqu'elle est
activée, l'unité intérieure fournira de l'eau chaude au ballon d'eau
chaude sanitaire lorsque la valeur minimale de réchauffement est
atteinte. Le chauffage de l'eau sanitaire continuera jusqu'à ce que la
température maximale de réchauffement soit atteinte. De cette
manière, un minimum d'eau chaude sanitaire sera toujours disponible.
■
[b-00] Point de consigne: température d'enclenchement du
maintien en température du ballon ECS (voir figure ci-dessous).
■
[b-01] Point de consigne: température maximum de réchauffe-
ment (voir figure ci-dessous).
T
A B
D
E
F
G
A Fonctionnement de stockage (si activé)
B
Fonctionnement de réchauffement (si activé)
C Fonctionnement de désinfection (si activé)
Réglages sur place
D Température de fonctionnement de désinfection [5-00]
(par ex. 70°C)
E Température de stockage d'eau chaude [b-03] (par ex. 60°C)
F Température d'eau maximale de réchauffement [b-01]
(a)
(par ex. 45°C)
G Température d'eau minimale de réchauffement [b-00]
(a)
(par ex. 35°C)
t Heure
T Température du ballon d'eau chaude sanitaire
(a) L'opération de réchauffage s'active lorsque le bouton w est enfoncé et lorsque
l'icône w s'affiche.
■
[b-02] Statut: définit si la loi d'eau sur la température d'eau
chaude sanitaire est activée (1) ou désactivée (0).
S'il est activé, le point de consigne de stockage sera défini par
loi d'eau.
En cas de température extérieure élevée (par ex. pendant l'été),
l'eau d'alimentation froide vers le robinet mitigeur (par ex.
douche, bain) aura également une température supérieure. Ce
qui veut dire que la température de l'eau chaude venant du
ballon d'eau chaude sanitaire peut être inférieure pour atteindre
la même température de mélange d'eau du robinet mitigeur de
la douche ou de la baignoire. De cette manière, avec un réglage
de température de ballon d'eau chaude sanitaire inférieur, le
niveau de confort peut rester le même, mais avec une
consommation énergétique inférieure.
T
[b-04]
55°C
15°C
A Température ambiante
T Température de stockage d'eau chaude sanitaire
REMARQUE Les températures ambiantes de chauffage d'eau
sanitaire avec loi d'eau (voir figure) sont fixes et ne
peuvent être modifiées.
Unité intérieure pour système de pompe à chaleur air à eau
C
[5-01]
t
(a)
A
25°C
RKHBRD011~016ABV1+Y1
4PW61218-1A
