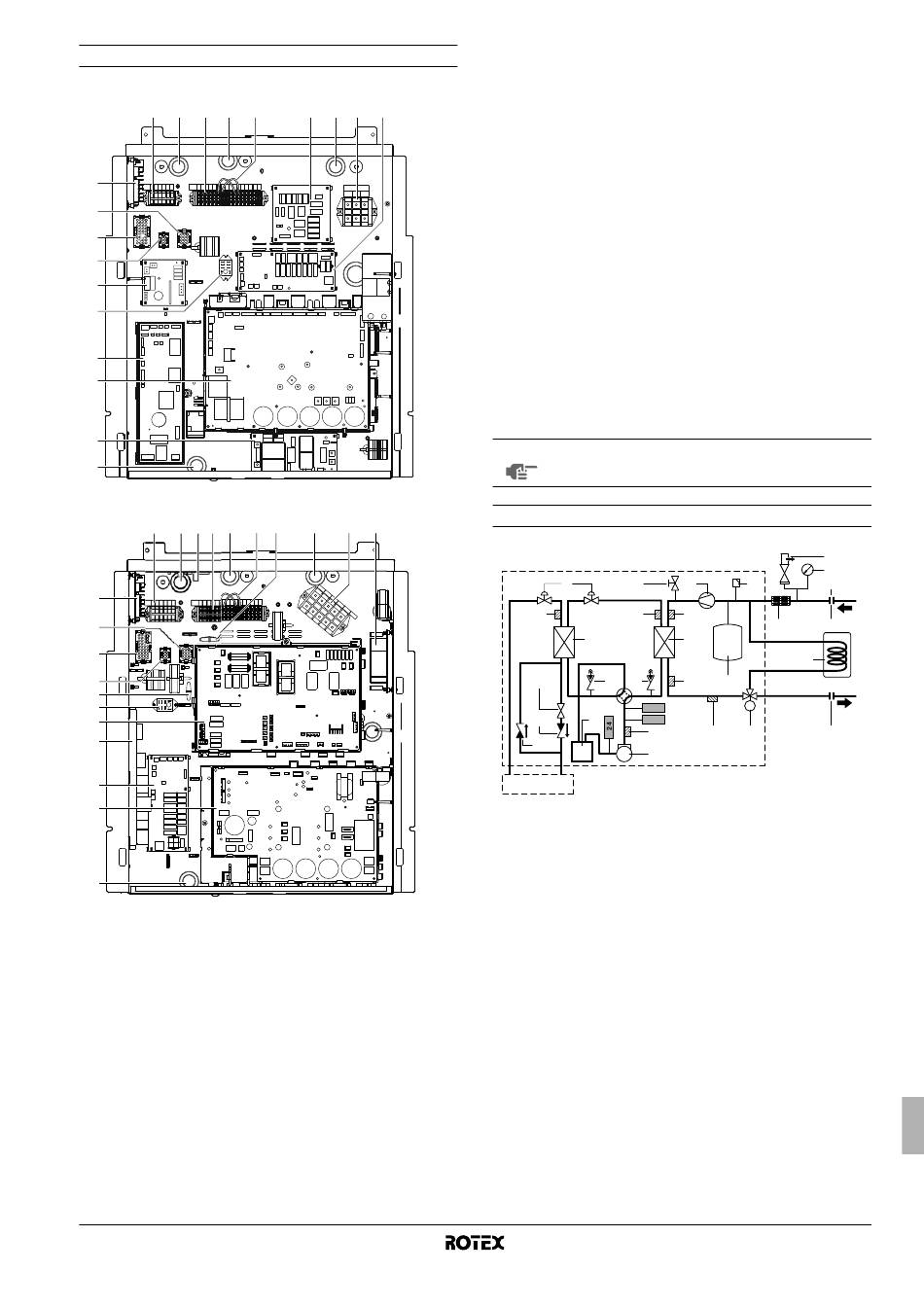

Componentele principale ale cutiei de distribuţie
Tipuri de unitate V1 (1 fază)
10 18 11 17 21
8
14
12
13
5
20
1
3
6
19
Tipuri de unitate Y1 (3 faze)
10 18 7 11 17 21 22
8
14
12
13
23
20
4
1
2
3
19
1. Placa principală cu circuite imprimate
Placa principală cu circuite imprimate controlează funcţionarea
unităţii.
2. Placa de comandă cu circuite imprimate
3. Placa cu circuite imprimate a invertorului
4. Placa de comandă cu circuite imprimate pentru invertor
(numai Y1)
5. Placa cu circuite imprimate QA (numai V1)
6. Placa filtru cu circuite imprimate
7. Placa cu circuite imprimate pentru intrare/ieşire digitală
(opţional)
8. Placa cu circuite imprimate pentru solicitări (opţională)
9. Regletă de conexiuni X1M
Regleta principală de conexiuni care permite conectarea uşoară
a cablajului de legătură pentru reţeaua electrică.
RKHBRD011~016ABV1+Y1
Unitate interioară pentru sistem de pompă termică aer la apă
4PW61218-1A
7 16 9 2
16 9 6
10. Regletă de conexiuni X3M
Regleta de conexiuni a cablajului de legătură pentru conexiunile
de c.c.
11. Regletă de conexiuni X2M
Regleta de conexiuni a cablajului de legătură pentru conexiunile
de c.a.
12. Conector de c.c. X1Y
13. Conector pompă X2Y
14. Conector de c.a. X3Y
15. Soclurile de fixare a cablurilor
Soclurile de fixare a cablurilor permit fixarea cablajului de
legătură pe cutia de distribuţie pentru a asigura eliminarea
tensionării.
16. Intrarea cablajului de alimentare
17. Intrarea cablajului de legătură de c.a.
18. Intrarea cablajului de legătură de c.c.
19. Intrarea cablului compresorului
20. Releu interfaţă K1A
21. Punţi de cablaj
22. Siguranţa F1 (numai Y1)
23. Siguranţa F2 (numai Y1)
NOTĂ Diagrama conexiunilor electrice poate fi găsită pe faţa
interioară a capacului cutiei de distribuţie.
Diagrama funcţională
2
9 8
29 28
3
30 6 6
22
31 4 23
25
31
5
1
1 Unitate exterioară
2 Unitate interioară
3 Schimbător de căldură
agent frigorific - agent
frigorific
4 Acumulator
5 Compresor
6 Ştuţ pentru deservire
7 Schimbător de căldură
agent frigorific - apă
8 Ventil de evacuare
9 Ventil electronic de
destindere
10 Supapă de siguranţă
11 Pompă
12 Ventil de purjare a
aerului
13 Manometru
14 Vas de destindere
15 Filtru de apă
16 Ventil de umplere
(procurare la faţa
locului)
10
13
16
11 12
27
15 17
7
19
21 14
M
26 20 18
17 Ventil de închidere pe admisia
apei
18 Ventil de închidere pe
evacuarea apei
19 Rezervor de apă menajeră
caldă (opţional)
20 Ventil cu 3 căi cu servomotor
(opţional)
21 Întrerupere termică (Q2L)
22 Presostat de presiune înaltă
(S1PH)
23 Senzor de presiune înaltă
(B1PH)
24 Senzor de presiune joasă
(B1PL)
25 Termistor refulare (R6T)
26 Termistor pe ieşirea apei (R5T)
27 Termistor pe returul apei (R4T)
28 Termistor de lichid R134a
(R7T)
29 Termistor de lichid R410A
(R3T)
30 Ventil cu 2 căi
31 Supapă de reţinere
Manual de instalare
