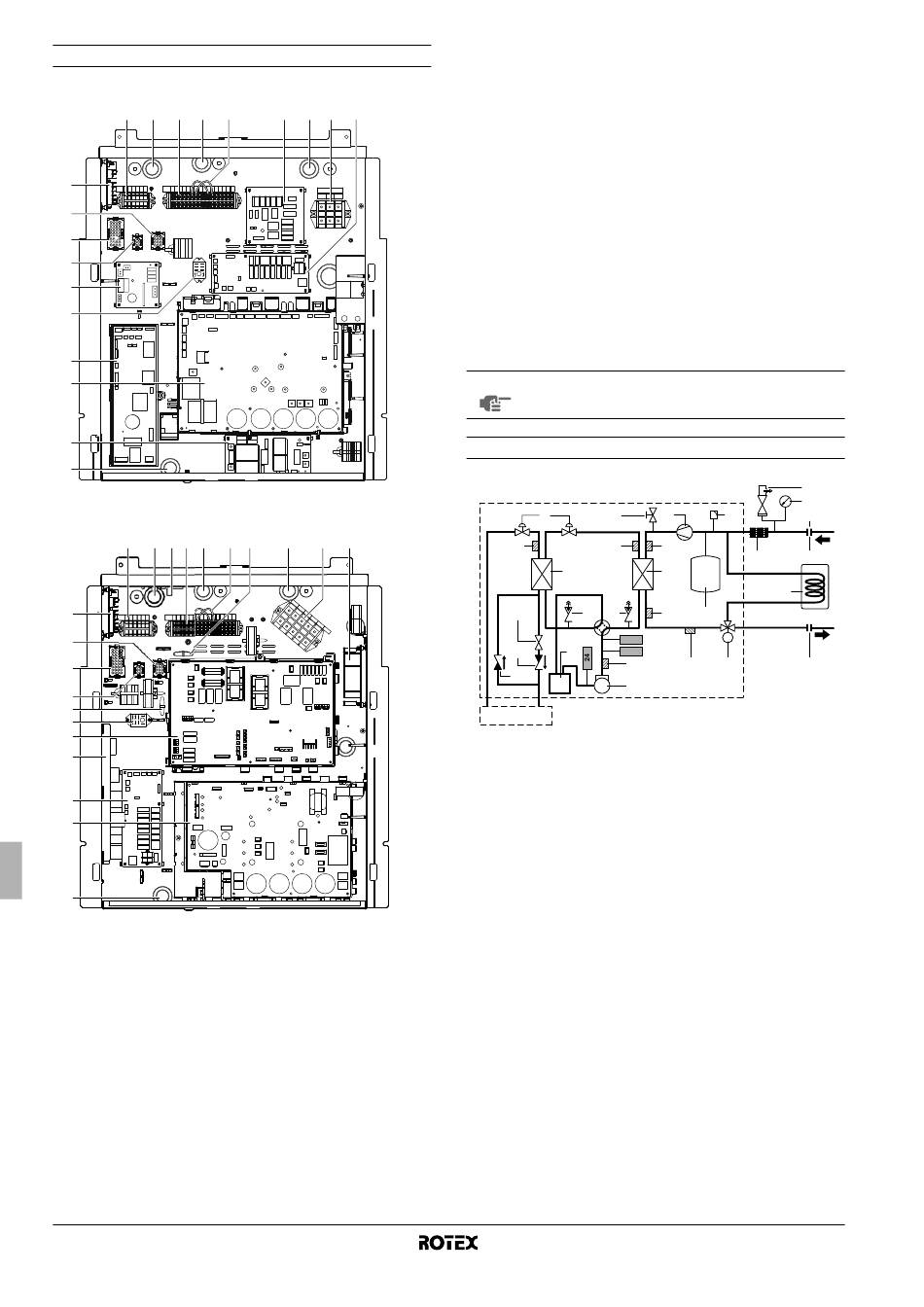

Hoofdcomponenten schakelkast

V1-unittypen (1-fasig)
10 18 11 17 21
8
14
12
13
5
20
1
3
6
19
Y1-unittypen (3-fasig)
10 18 7 11 17 21 22
8
14
12
13
23
20
4
1
2
3
19
1. Hoofdprintplaat
De hoofdprintplaat regelt de werking van de unit.
2. Besturingsprintkaart
3. Inverter-printplaat
4. Inverter-besturingsprintplaat (alleen Y1)
5. QA-printplaat (alleen V1)
6. Filterprintplaat
7. Digitale I/O-printplaat (optie)
8. Vraag-printplaat (optie)
9. Klemmenblok X1M
Hoofdklemmenblok voor gemakkelijke aansluiting van lokale
bedrading voor de voeding.
10. Klemmenblok X3M
Klemmenblok lokale bedrading voor gelijkstroomaansluitingen.
Montagehandleiding
9
7 16 9 2
16 9 6
11. Klemmenblok X2M
Klemmenblok lokale bedrading voor wisselstroomaansluitingen.
12. Gelijkstroomconnector X1Y
13. Pompconnector X2Y
14. Wisselstroomconnector X3Y
15. Bevestigingen voor kabelbinders
Met de bevestigingen voor kabelbinders kan de lokale bedrading
met kabelbinders aan de schakelkast worden bevestigd voor
trekontlasting.
16. Inlaat voedingsbedrading
17. Inlaat lokale wisselstroombedrading
18. Inlaat lokale gelijkstroombedrading
19. Inlaat compressorkabel
20. Interfacerelais K1A
21. Bedradingsbruggen
22. Zekering F1 (alleen Y1)
23. Zekering F2 (alleen Y1)
LET OP Het elektrische aanluitschema vindt u op de binnen-
kant van het deksel van de schakelkast.

Functioneel schema

2
9 8
29 28
3
30 6 6
22
31 4 23
25
31
5
1
1 Buitenunit
2 Binnenunit
3 Koelmiddel-koelmiddel-
warmtewisselaar
4 Accumulator
5 Compressor
6 Servicepoort
7 Koelmiddel-
waterwarmtewisselaar
8 Aftapkraan
9 Elektronische
expansieklep
10 Drukveiligheidsklep
11 Pomp
12 Ontluchtingsklep
13 Manometer
14 Expansievat
15 Waterfilter
16 Vulklep (lokale levering)
Binnenunit voor lucht-water-warmtepompsysteem
10
13
16
11 12
27
15 17
7
19
21 14
M
26 20 18
17 Afsluiter waterinlaat
18 Afsluiter wateruitlaat
19 Tank voor warm water voor
huishoudelijk gebruik (optie)
20 Gemotoriseerde 3-wegsklep
(optie)
21 Thermische beveiliging (Q2L)
22 Hogedrukschakelaar (S1PH)
23 Hogedruksensor (B1PH)
24 Lagedruksensor (B1PL)
25 Persthermistor (R6T)
26 Thermistor uittredend water
(R5T)
27 Retourwaterthermistor (R4T)
28 Vloeistofthermistor R134a
(R7T)
29 Vloeistofthermistor R410A
(R3T)
30 2-wegsklep
31 Terugslagklep
RKHBRD011~016ABV1+Y1
4PW61218-1A
