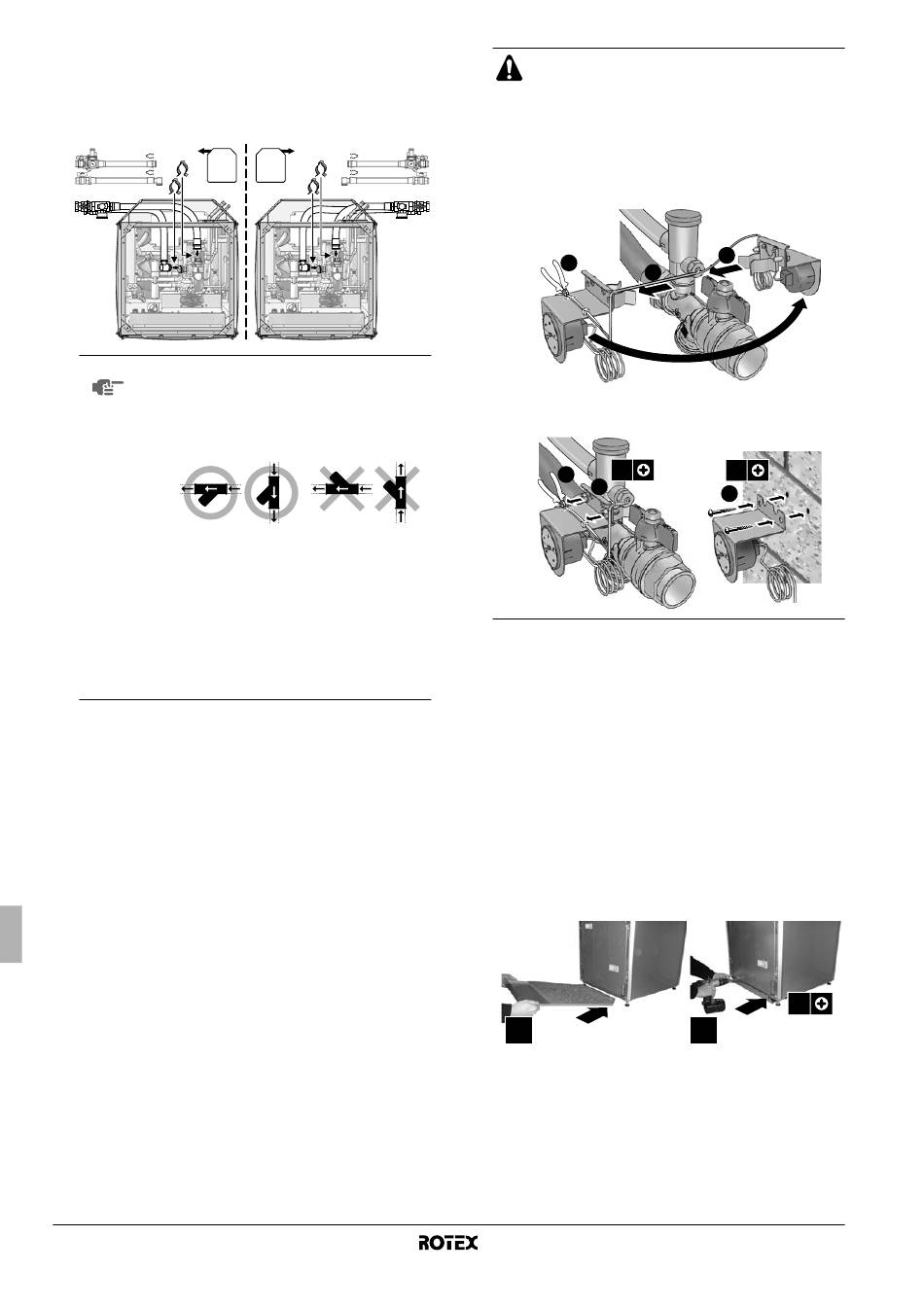

Primero conecte la tubería de agua flexible suministrada con la
unidad con la tubería suministrada independientemente. A
continuación, conecte la tubería de agua flexible a través de los
orificios ciegos previstos con el sistema de agua de al unidad
para evitar una curvatura excesiva de la tubería de agua flexible
durante el proceso.
■
NOTA Considere detenidamente la ubicación de
instalación del tubo de entrada de agua
flexible.
■
En función de la dirección del flujo de agua,
el filtro de agua debe colocarse tal y como se
muestra en la figura.
■
Disponga un espacio suficiente que permita
acceder fácilmente a la limpieza del filtro de
agua y a la comprobación de funcionamiento
normal de la válvula de seguridad.
■
Disponga una manguera flexible para la
válvula de alivio de presión (suministrada
independientemente).
■
Considere apoyar el tubo de entrada de agua
y el tubo de salida de agua para que la
tubería en la obra no esté demasiado tensa.
Manual de instalación
11
Es importante que el manómetro esté siempre bien
visible. La posición del manómetro puede cambiarse
tal y como se muestra en la figura de abajo.
Asegúrese de que el tubo capilar no entre en
contacto con bordes afilados y evite la curvatura del
tubo capilar lo máximo posible.
■
Cambie a posición del manómetro cuando la
tubería se encuentre en el lado izquierdo de la
unidad
1
■
Montaje del manómetro contra la pared (los
2 tornillos se suministran independientemente).
2x
1
2
■
Lleve a cabo el trabajo de tubería tal y como se describe en el
apartado "Conexión de las tuberías" en la página 12.
■
Llene el sistema con agua tal y como se describe en el apartado
"Carga de agua" en la página 15.
■
Realice el trabajo de cableado eléctrico tal y como se describe
en el capítulo "Ejecución del cableado eléctrico" en la
página 15.
■
Para sellar completamente la carcasa, tape los orificios ciegos
con masilla o material aislante (preparación en la obra).
■
Lleve a cabo las comprobaciones previas a la operación tal y
como se describe en el capítulo "Arranque y configuración" en
la página 20.
■
Cierre a unidad
1 Coloque al placa inferior amortiguadora de sonido en la
parte inferior de la unidad y fíjela con los tornillos
apropiados.
1
Unidad interior para bomba de calor de aire-agua
3
2
2x
3
2x
2
