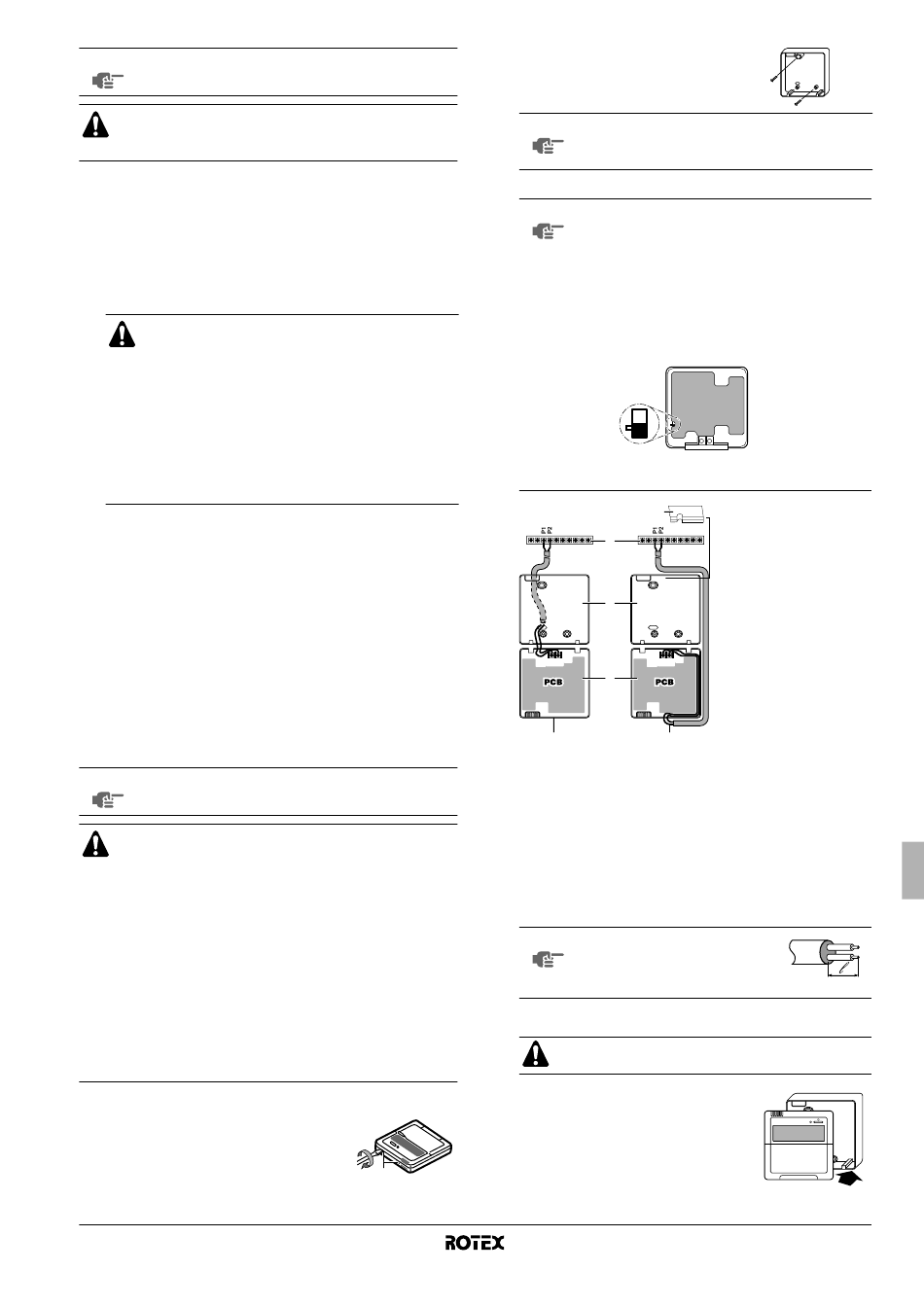

LET OP
Kies alle kabel- en draaddikten op basis van de
desbetreffende lokale en nationale voorschriften.
Controleer na het uitvoeren van de elektriciteit of elk
elektrisch onderdeel en elke klem in de elektriciteitskast
goed is bevestigd.
Werkwijze
1
Open de unit en zet de schakelkast voor de unit zoals
beschreven in "Openen van de unit" op pagina 38.
2
Open het deksel van de schakelkast.
3
Sluit met behulp van de geschikte kabel het voedingscircuit en
de communicatiekabel(s) aan op de juiste klemmen zoals
aangegeven in het bedradingsschema en volgens afbeelding 3.
■
Om elektrische storingen te voorkomen moeten
de kabels in de juiste bundel worden gehouden
en in de juiste kabelgoot worden geleid zoals
afgebeeld in afbeelding 3.
■
De kabelbundels buiten de unit moeten op
minstens 25 mm van elkaar worden gehouden
om elektrische storingen (externe storingen) te
voorkomen.
■
Laat alle kabels tussen de zijplaat van de unit en
de bevestigingsstrook van de bedrading lopen
zoals afgebeeld in afbeelding 3.
4
Bevestig de kabels met kabelbinders op de bevestigingen voor
de kabelbinders om te zorgen voor trekontlasting en om ervoor
te zorgen dat de kabel niet in contact komt met de leiding of met
scherpe randen. Duw gebundelde kabels nooit plat.
Opmerking: alleen de relevante lokale bedrading is afgebeeld in
afbeelding 3.
5
Sluit het deksel van de schakelkast en installeer de schakelkast
terug in de unit volgens de in "Openen van de unit" op pagina 38
beschreven instructies, maar dan in omgekeerde volgorde.
Installatie van de afstandsbediening
De unit is uitgerust met een afstandsbediening die een gebruikers-
vriendelijke instelling, gebruik en onderhoud van de unit mogelijk
maakt. Volgt deze installatieprocedure voordat u de afstands-
bediening gebruikt.
LET OP
De aansluitbedrading is niet meegeleverd.
■
De afstandsbediening is meegeleverd in een kit en
moet binnen worden gemonteerd.
■
Wanneer u de thermostaatfunctie van afstands-
bediening gebruikt, moet u op de volgende punten
letten voor de installatieplaats:
-
de gemiddelde temperatuur in de kamer moet er
kunnen worden gedetecteerd,
-
ze mag niet blootgesteld worden aan rechtstreeks
zonlicht,
-
ze mag zich niet dicht bij een hittebron bevinden,
-
ze mag niet onderhevig zijn aan buitenlucht of
tocht (bijv. deuren die worden geopend/gesloten),
-
het display moet schoon blijven,
-
de temperatuur moet tussen 0°C en 50°C liggen,
-
de relatieve vochtigheid is maximum 80%.
1
Neem het voorste deel van de afstandsbediening weg.
Steek een platte schroevendraaier in de
gleuven (1) in het onderste deel van de
afstandsbediening en verwijder het voorste
deel van de afstandsbediening.
RKHBRD011~016ABV1+Y1
Binnenunit voor lucht-water-warmtepompsysteem
4PW61218-1A
2
Bevestig de afstandsbediening op een effen
oppervlak.
LET OP
3
Voer de bedrading van de unit uit.
LET OP
X3M
P2
4
1
2
3
4
5
6
Sluit de klemmen bovenaan het voorste deel van de afstands-
bediening en de klemmen in de unit aan (P1 op X3M:P1, P2 op
X3M:P2).
LET OP
4
Breng het bovenste deel van de afstandsbediening weer aan.
Begin met bevestigen vanaf de klemmen
aan de onderkant.
1
Let op dat u het onderste deel van de afstands-
bediening niet vervormt door de montage-
schroeven te stevig aan te draaien.
Als behalve de standaard afstandsbediening ook
de
optionele
afstandsbediening
geïnstalleerd:
■
Sluit de elektrische draden van beide
afstandsbedieningen op dezelfde manier als
hiervoor beschreven aan.
■
Selecteer een master en een slave afstands-
bediening
met
behulp
keuzeschakelaar.
PCB
S S
SS1
M
■
Alleen de master afstandsbediening kan
dienst doen als kamerthermostaat.
6
X3M
1
2
P1
P2
P1
3
5
Unit
Achterste deel van de afstandsbediening
Voorste deel van de afstandsbediening
Bedraad vanaf de achterkant
Bedraad vanaf de bovenkant
Maak een inkeping in het deel waardoor de bedrading kan
worden geleid met een kniptang enz.
Strip de mantel af voor het deel
dat door de binnenkant van de
behuizing
van
de
afstands-
bediening moet gaan ( l ).
Let op dat u de bedrading tijdens het monteren niet
klemt.
wordt
van
de
SS1-
S
Slave
M
Master
1
