Ne pas placer d'objets ou d'équipement sur le dessus de l'unité
(plaque supérieure).
■
Ne pas grimper, s'asseoir ou se tenir debout sur le dessus de
l'unité.
■
Prendre les précautions suffisantes, conformément aux normes
locales et nationales pertinentes, en cas de fuite de réfrigérant.

Dimensions et espace de service

Unité de mesure: mm
Dimensions de l'unité, voir la figure 4
1 Raccordement du tuyau
de gaz
2 Raccordement du tuyau
de liquide
3 Orifice de service
4 Manomètre
5 Soupape de décharge de
pression
6 Vanne de purge du
circuit d'eau
7 Purgeur
8 Vanne d'arrêt
9 Filtre à eau
Espace de service requis, voir la figure 2
A Espace requis pour la dépose du coffret électrique
B Installation à gauche (vue du dessus)
C Installation à droite (vue du dessus)
D Espace requis pour le câblage (au cas où le câblage est
acheminé vers la droite)
E Espace requis pour le réfrigérant (en cas de connexion sur la
gauche)
Inspection et manipulation de l'unité
■
A la livraison, l'appareil doit être vérifié et tout dommage doit
être signalé immédiatement au responsable des réclamations
du transporteur.
■
Amener l'unité le plus près possible de sa position d'installation
finale dans son emballage d'origine pour éviter des dégâts
pendant le transport.
■
Déballer complètement l'unité intérieure conformément aux
instructions mentionnées sur la fiche d'instructions de
déballage.
■
Vérifier si tous les accessoires de l'unité intérieure (voir
"Accessoires" à la page 7) sont inclus.
Manuel d'installation
10
10 Connexion d'arrivée
d'eau
11 Trou à défoncer du
câblage électrique basse
tension
12 Câblage électrique haute
tension et trou à défoncer
du câblage d'alimentation
électrique
13 Trous à défoncer de tuyau
de réfrigérant
14 Trous à défoncer de tuyau
d'eau
15 Pieds de mise à niveau
Installation de l'unité intérieure
REMARQUE Pour l'installation de l'unité extérieure, se référer aux
instructions d'installation de l'unité extérieure.
■
Pour raccorder les tuyaux et les câbles électriques, des trous à
défoncer sont prévus à l'arrière de l'unité.
■
Des trous à défoncer sont prévus des deux côtés
de l'unité. Faire attention à défoncer les trous
corrects en fonction du lieu d'installation.
■
Le tuyau de réfrigérant et le tuyau d'eau doivent
traverser des trous à défoncer différents.
■
Le câblage électrique basse tension (BT) et le
câblage électrique haute tension plus le câblage
électrique (HT+Alimentation) doivent toujours
entrer dans l'unité séparément par les 2 trous à
défoncer supérieurs du côté gauche de l'unité
(voir la figure 4).
■
Ne PAS utiliser le trou à défoncer inférieur
gauche.

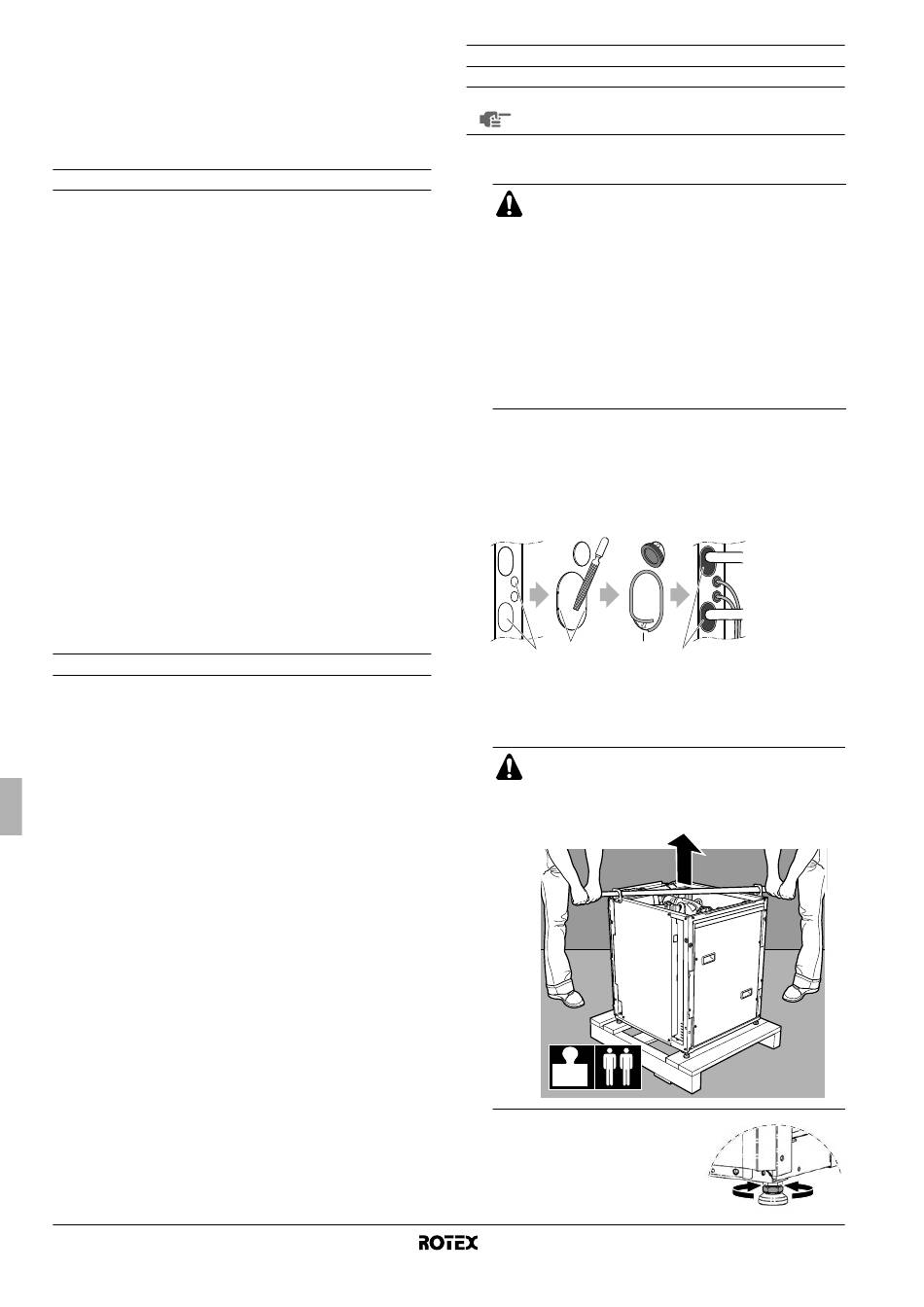

■ Pour percer un trou à défoncer, taper dessus avec un
marteau.
■ Au moment de passer les fils électriques ou le tuyau par les
trous à défoncer, éliminer toute bavure des trous à défoncer.
■ Poser les passe-câbles (accessoires) autour des trous à
défoncer pour éviter des dégâts.
1 2 3
1 Trou à défoncer
2 Bavures
■
Placer l'unité à l'emplacement d'installation approprié.
Le poids de l'unité est d'environ 145 kg. Au moins
deux personnes sont nécessaires pour lever l'unité.
Utiliser les plaques fournies avec l'unité pour la
soulever.
145 kg
■
Mettre l'unité dans une position
stable à l'aide des pieds de mise à
niveau.
Unité intérieure pour système de pompe à chaleur air à eau
4
3 Passe-câble
4 Mastic et matériau isolant
(non fourni)
RKHBRD011~016ABV1+Y1
4PW61218-1A
