Ayrıntılı açıklama
[0] Uzaktan kumanda kurulumu
■
[0-00] Kullanıcı izin seviyesi
Uzaktan kumanda belirli butonların ve fonksiyonların kullanıcı
tarafından çalıştırılamayacağı bir şekilde programlanabilir.
Tanımlanmış iki tane izin seviyesi vardır. Her iki seviyede
(seviye 2 ve seviye 3) temel olarak aynıdır, tek fark seviye 3 ile
su sıcaklık ayarlarının yapılamamasıdır (aşağıdaki tabloya
bakın).
İşletim AÇMA/KAPAMA
Kullanım sıcak suyu ısıtma işletimi
AÇMA/KAPAMA
Çıkış suyu sıcaklığının ayarlanması
Oda sıcaklığının ayarlanması
Sessiz mod AÇIK/KAPALI
Hava durumuna bağlı ayar noktası
AÇIK/KAPALI
Saatin ayarlanması
Program zamanlayıcının
programlanması
Program zamanlayıcı işletimi
AÇIK/KAPALI
Saha ayarları
Hata kodu gösterimi
Test işletimi
Varsayılan olarak hiçbir seviye tanımlanmamıştır, o nedenle tüm
buton ve fonksiyonlar çalıştırılabilir.
Gerçek izin seviyesi saha ayarı ile belirlenir. İzin seviyesi 2 için
saha ayarı [0-00] değerini 2 olarak ayarlayın, İzin seviyesi 3 için
saha ayarı [0-00] değerini 3 olarak ayarlayın.
Saha ayarı yapıldıktan sonra, seçilen izin seviyesi hemen
devreye girmez. Seçilen izin seviyesinin etkinleştirilmesi, pi
ve pj butonlarına birlikte basıp hemen peşinden s ve ba
butonlarına birlikte basarak ve 4 butonun hepsini en az 5 saniye
basılı tutarak yapılır. Uzaktan kumandada hiçbir belirti
verilmediğine dikkat edin. İşlemden sonra bloke edilen butonlar
artık kullanılamayacaktır.
Seçilen izin seviyesinin devreden çıkarılması aynı şekilde
yapılır.
■
[0-01] Oda sıcaklığı telafi değeri
Gerekirse ünitenin bazı termistör değerlerinin bir düzeltme
değeri ile ayarlanması mümkündür. Bu işlem termistör
toleranslarına veya kapasite yetersizliğine karşı bir önlem olarak
kullanılabilir.
Bu işlemden sonra sistemi kontrol etmek için telafi edilmiş
sıcaklık (= ölçülen sıcaklık artı telafi değeri) kullanılır ve sıcaklık
okuma modunda görüntülenir. Çıkış suyu sıcaklığı ve kullanım
sıcak suyunun sıcaklığına ait telafi değerleri için aynı zamanda
bkz. "[9] Otomatik sıcaklık telafisi" sayfa 24.
■
[0-03] Durum: hacim ısıtma için AÇIMA/KAPAMA talimatının
program zamanlayıcıda kullanılıp kullanılamayacağını tanımlar.
Hacim ısıtma program zamanlayıcı 2 farklı yolla programlana-
bilir: sıcaklık ayar noktasını (çıkış suyu sıcaklığı ile oda
sıcaklığının her ikisini de) esas alarak ve AÇMA/KAPAMA
talimatını esas alarak.
NOT Varsayılan olarak sıcaklık ayar noktasını esas alan
hacim ısıtma etkin kılınmıştır (yöntem 1), o nedenle
yalnız sıcaklık
(AÇMA/KAPAMA talimatı olamaz).
Bu yöntemin avantajı, kullanım sıcak suyu depolama
işletimini devre dışı bırakmadan y butonuna
basarak hacim ısıtma işletimini kolaylıkla kapatılabil-
mesidir (örn. yaz aylarında hacim ısıtma gerekli
olmaz).
RKHBRD011~016ABV1+Y1
Hava su tipi ısı pompa sistemi iç ünitesi
4PW61218-1A
İzin
seviye 2 seviye 3
Çalıştırılabilir Çalıştırılabilir
Çalıştırılabilir Çalıştırılabilir
Çalıştırılabilir —
Çalıştırılabilir Çalıştırılabilir
— —
Çalıştırılabilir —
— —
— —
Çalıştırılabilir Çalıştırılabilir
— —
Çalıştırılabilir Çalıştırılabilir
— —
ötelemeleri mümkündür
Aşağıdaki tablolarda program zamanlayıcının nasıl yorumlanacağına
dair her iki yöntem de gösterilmiştir.
Yöntem 1
[0-03]=1
(varsayılan) Sıcaklık ayar noktasını esas alan hacim ısıtma
İşletim sırasında Program zamanlayıcı işletimi sırasında çalışma LED'i
sürekli olarak yanar.
y butonuna
Hacim ısıtma program zamanlayıcı duracak ve bir daha
basıldığında başlamayacaktır.
Denetleyici kapalı konuma getirilmiş olacaktır (çalışma
LED'i çalışmayı bırakır).
Ancak, program zamanlayıcı simgesi görüntülenmiş
vaziyette kalacaktır, bu durum kullanım suyu ısıtmanın
etkin olarak kaldığı anlamına gelir.
r/p butonuna
Hacim ısıtmanın program zamanlayıcısı ve kullanım
basıldığında suyu ısıtma sessiz mod ile birlikte durdurulacak ve tekrar
başlamayacaktır.
Program zamanlayıcı simgesi artık
görüntülenmeyecektir.
(a) Çıkış suyu sıcaklığı ve/veya oda sıcaklığı için

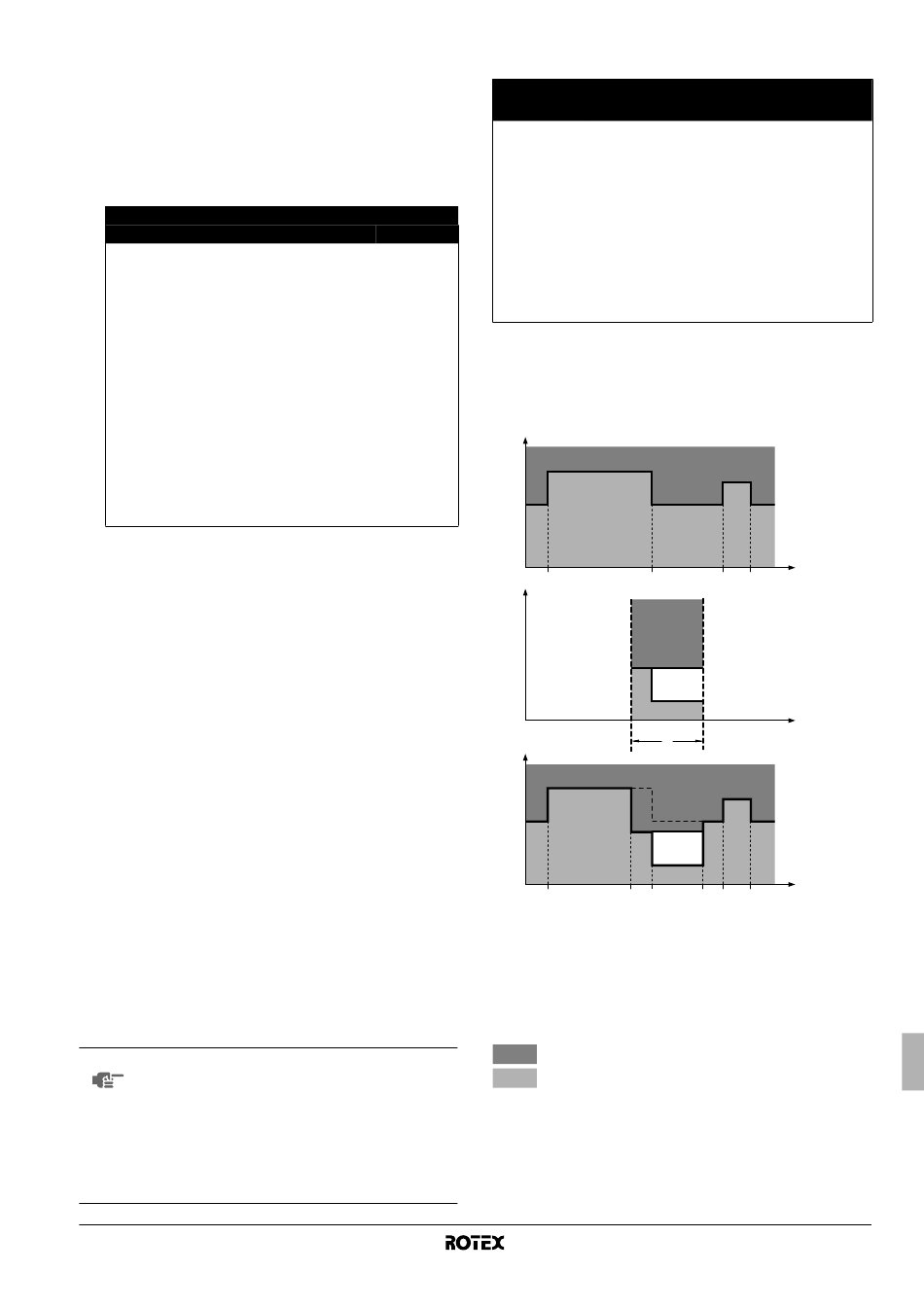

İşletim örneği: Sıcaklık ayar noktalarını esas alan program
zamanlayıcı
Gerileme fonksiyonu etkin kılındığında, gerileme işletimi program
zamanlayıcıda programlanmış eyleme göre önceliğe sahip olacaktır.
T
22°C 22 22°C
65°C 65°C
1
19°C 19°C
62°C 62°C
0:30
16:00
T
2
18°C 18°C
60 60°C 60°C
23:00 23:00 23:00
A
T
22 22°C 22°C
65°C 65°C
3
19 19°C 19°C
18°C 18°C
62°C 62°C
60°C 60 60°C
23:00 0:30
16:00
1 Program zamanlayıcı
2 Gerileme fonksiyonu
3 Gerilme fonksiyonu ve program zamanlayıcının her ikisi de etkin
kılındığında
A Gerileme fonksiyonu
t Zaman
T Sıcaklık ayar noktası
Oda sıcaklığı
Çıkış suyu sıcaklığı
(a)
21°C 21°C
64°C 64 64°C
19°C 19°C 19°C 19°C
62°C 62°C 62°C 62°C
t
6:30 9:00
t
57°C 57°C
5:00 5:00
21°C 21°C
64°C 64°C
19°C 19°C 19°C 19°C 19°C 19°C 19°C 19°C
62°C 62°C 62°C 62°C 62°C 62°C 62°C 62°C
t
57°C 57°C
5:00 6:30 9:00
