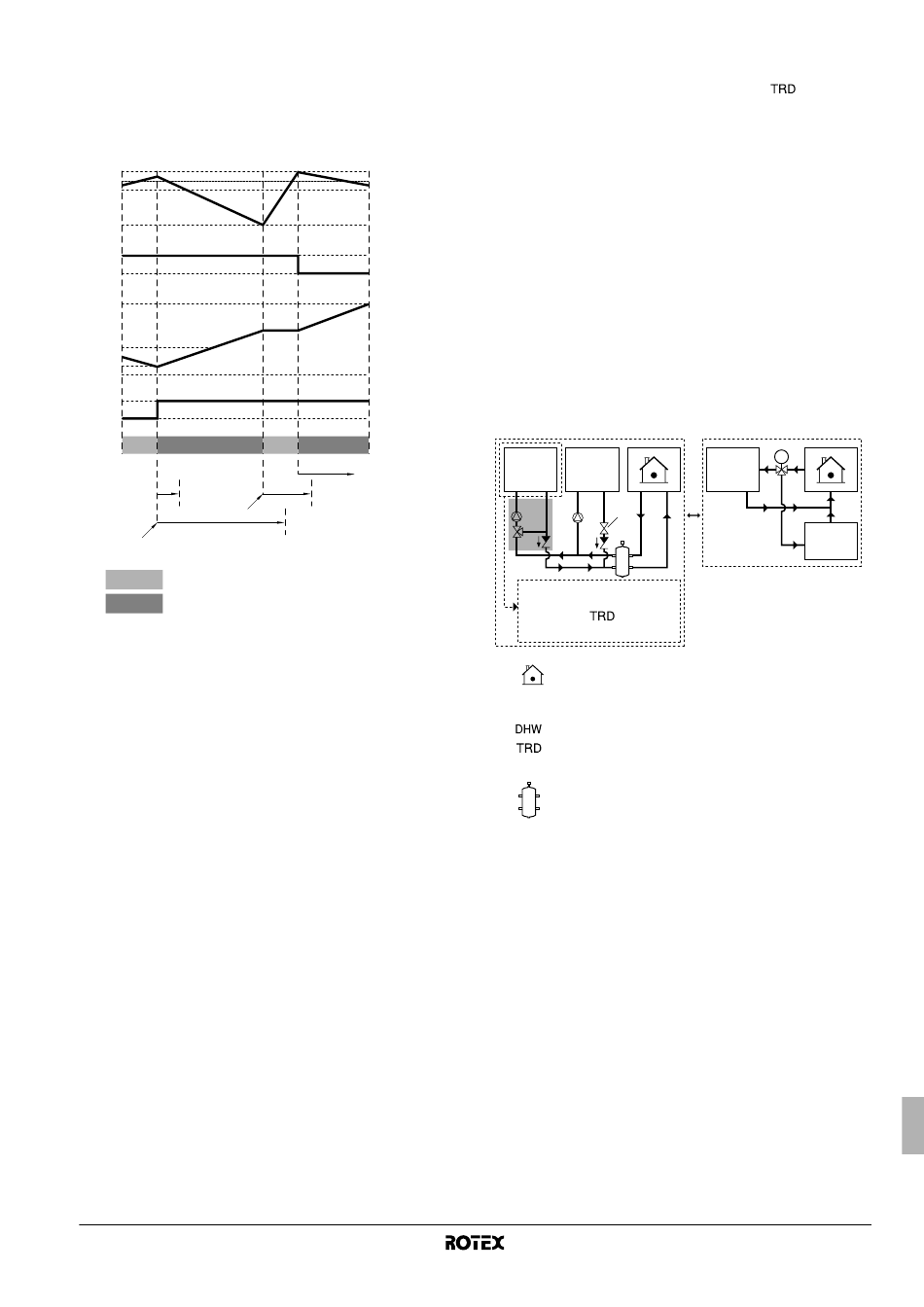

2 Operaţiunea de stocare
Când se cere în acelaşi timp încălzirea spaţiului şi încălzirea
(stocarea) apei menajere, apa menajeră va fi încălzită, dar
imediat ce temperatura încăperii scade cu 3°C de la valoarea de
referinţă, încălzirea spaţiului va începe până la 0,5°C peste
valoarea de referinţă, apoi apa menajeră va fi încălzită din nou
până la valoarea de referinţă pentru stocare.
K
E
D
C
J
H
B
A
1
6
5
A Funcţionare
Încălzirea spaţiului
Încălzirea apei menajere
B Stocarea apei menajere calde termo la cerere
C Temperatura rezervorului de apă menajeră caldă
D Temperatura încăperii termo la cerere
E Temperatura încăperii cu telecomandă
F Temperatura limită inferioară a apei menajere calde
G Temperatura limită superioară a apei menajere calde
(temperatura de stocare maximă posibilă) [b-03]
H Temperatura minimă de reîncălzire a apei menajere calde
[b-00]
J Temperatura maximă de reîncălzire a apei menajere
calde [b-01]
K Valoarea de referinţă a termostatului telecomenzii
ON Cuplat
OFF Decuplat
1 Timpul de funcţionare minim pentru încălzirea apei
menajere (iniţial 10 minute [d-00])
2 Timpul de funcţionare maxim pentru încălzirea apei
menajere (iniţial 30 minute [d-01])
3 Intervalul de timp minim de oprire a încălzirii apei
menajere (iniţial 15 minute [d-02])
4 Fără funcţionare simultană
5 Pornesc temporizatoarele pentru încălzirea apei
menajere
6 Porneşte temporizatorul pentru încălzirea spaţiului
(a) Timpul de funcţionare minim este valabil numai când temperatura încăperii
este cu peste 3°C mai mică decât valoarea de referinţă şi valoarea de
referinţă J este atinsă.
(b) Timpul de funcţionare maxim este valabil numai când temperatura încăperii
este cu peste 0,5°C mai mică decât valoarea de referinţă şi valoarea de
referinţă J este atinsă.
RKHBRD011~016ABV1+Y1
Unitate interioară pentru sistem de pompă termică aer la apă
4PW61218-1A
+0.5°C
–0.5°C
–3.0°C
ON
OFF
G
75°C
F 35°C
ON
OFF
4
3
2
(a)
(b)
Controlul cu valoare de referinţă multiplă
Dacă doriţi să utilizaţi controlul cu valoare de referinţă multiplă, este
necesar un dispozitiv de reducere a temperaturii (
de reducere a temperaturii converteşte temperatura ridicată pe
admisia apei la o temperatură redusă pe evacuarea apei care va fi
livrată la aparat(e).
Când sunt instalate dispozitive de reducere a temperaturii, sistemul
poate fi configurat să utilizeze valori de referinţă multiple pentru apă.
Valorile de referinţă ale apei pot fi selectate în funcţie de schemele de
funcţionare cu valoare de referinţă multiplă.
Cele 2 scheme sunt explicate detaliat mai jos.
Control cu valoare de referinţă multiplă în conformitate cu
schema A
În timpul funcţionării normale, modurile de încălzire a apei menajere
şi de încălzire a spaţiului sunt separate şi activate intermitent pentru
a îndeplini o solicitare simultană. În acest scop, schema A de valoare
de referinţă multiplă poate fi configurată pentru a permite funcţiona-
rea simultană a încălzirii apei menajere şi a încălzirii spaţiului fără
întrerupere.
Prezentare schematică:
Modelul de schemă A
Space 1 DHW
TRD
1
Este necesară o protecţie cu
ajutorul unui dispozitiv de reducere
a temperaturii ( ) (în funcţie
de valoarea de referinţă)
Unitatea interioară
1 Ventilul de închidere a apei menajere calde (procurare la
faţa locului)
Rezervorul de apă menajeră caldă
Dispozitiv de reducere a temperaturii
Space 1 Spaţiul 1
Vas compensator
■
În timpul operaţiunii de încălzire a spaţiului, apa este furnizată
pe baza valorii de referinţă selectate pentru temperatura apei
pentru încălzirea spaţiului. Un ventil -de închidere (procurare la
faţa locului) trebuie instalat în circuitul serpentinei rezervorului
de apă menajeră caldă. Ventilul trebuie închis pentru a proteja
rezervorul de apă menajeră caldă faţă de răcirea cauzată de
trecerea apei cu temperatură joasă prin serpentină în timpul
încălzirii spaţiului. Racordarea şi controlul acestui ventil de
închidere este responsabilitatea instalatorului.
■
În timpul operaţiunii de încălzire a apei menajere, valoarea de
referinţă a temperaturii apei este în mod normal mai mare decât
valoarea de referinţă necesară în timpul operaţiunii de încălzire
a spaţiului. Ventilul care permite pătrunderea apei în serpentina
rezervorului de apă menajeră caldă este deschis. Pompa
termică va furniza apă cu temperatură mai mare decât cea
necesară producerii de apă menajeră caldă. La acel moment,
aparatele de temperaturi mai joase trebuie protejate faţă de
temperatura mai ridicată a apei printr-un ventil reductor de
temperatură.
Configuraţia schemei A permite 2 valori de referinţă pentru încălzirea
spaţiului şi o valoare de referinţă pentru apa menajeră caldă (aceeaşi
ca în proiectul clasic).
). Dispozitivul
Modelul clasic
M
Space 1
DHW
