Vorgehensweise

Gehen Sie wie folgt vor, wenn Sie bauseitige Einstellungen ändern
wollen.

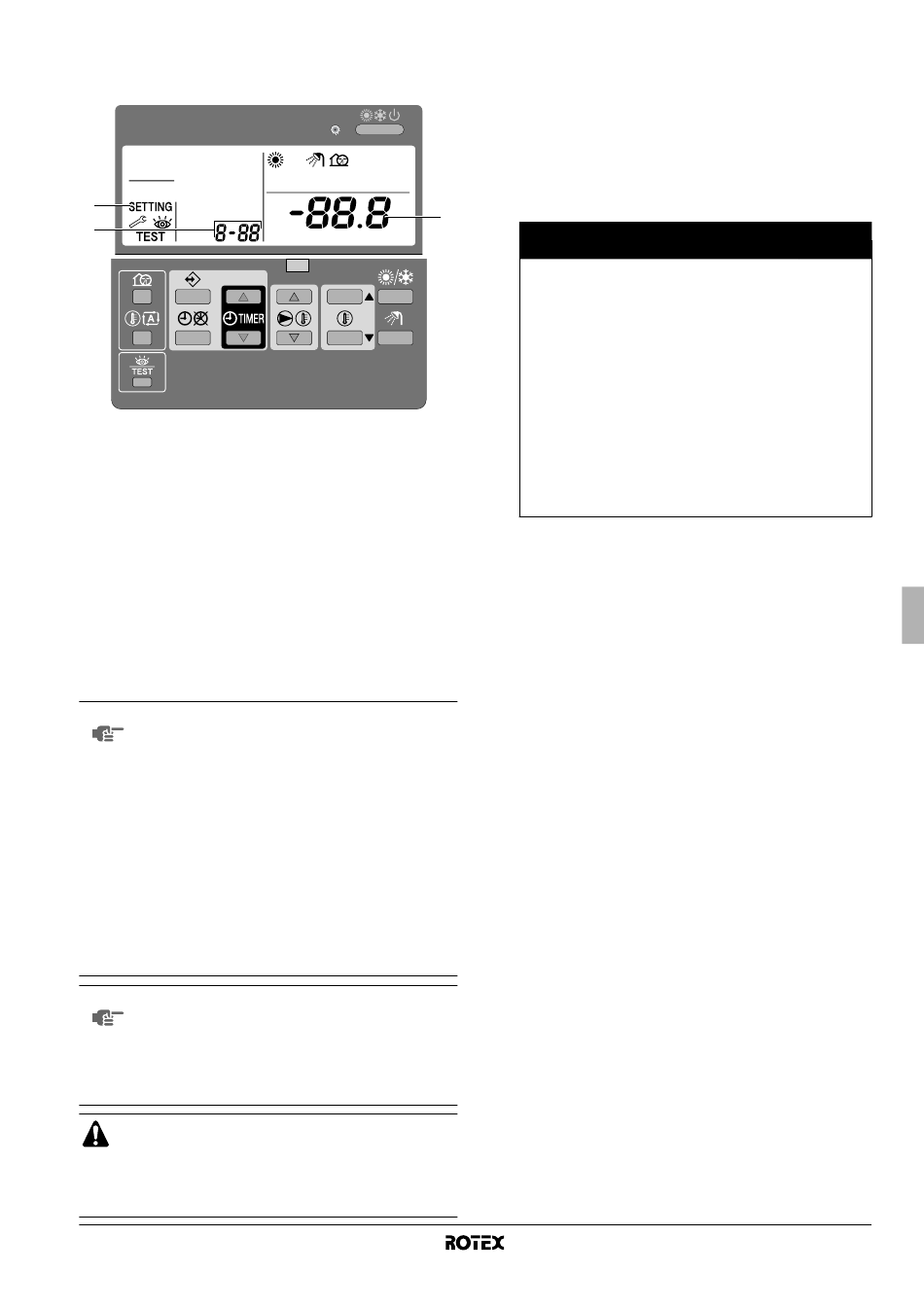

3
2
Drücken Sie für mindestens 5 Sekunden die Taste z, um in den
1
EINSTELLMODUS BAUSEITIG zu gelangen.
$
Das Symbol
ausgewählte Einstellcode wird angezeigt ; (2), mit dem
eingestellten Wert - (1) rechts daneben.
Drücken Sie die Taste ébi, um den ersten Code der
2
gewünschten bauseitigen Einstellung auszuwählen.
Drücken Sie die Taste ébj, um den entsprechenden
3
zweiten Code der bauseitigen Einstellung auszuwählen.
Mit den Tasten pfi und pfj ändern Sie den
4
eingestellten Wert der ausgewählten bauseitigen Einstellung.
Speichern Sie den neuen Wert, indem Sie die Taste pr
5
drücken.
6 Wollen Sie weitere bauseitige Einstellungen ändern, führen Sie
die Schritte 2 bis 4 erneut aus.
7 Nach Fertigstellung die
EINSTELLMODUS BAUSEITIG zu verlassen.
■
Änderungen, die an einer bauseitigen Einstellung
HINWEIS
vorgenommen werden, werden nur gespeichert,
wenn die Taste pr gedrückt wird. Durch das
Navigieren zu einem anderen Einstellcode oder durch
Drücken der Taste z wird die Änderung verworfen.
■
Die bauseitigen Einstellungen sind gruppiert nach
dem ersten in ihnen enthaltenen Code.
So sind zum
Einstellungen [0-00], [0-01], [0-02] und [0-03] als
Gruppe "0" definiert.
Wenn innerhalb derselben Gruppe verschiedene
Werte geändert worden sind, werden nach
Drücken der Taste pr alle geänderten Werte
dieser Gruppe gespeichert.
Denken Sie daran, wenn Sie innerhalb derselben
Gruppe bauseitige Einstellungen ändern und
dann die Taste pr drücken.
■
Vor der Auslieferung sind die Einstellwerte
HINWEIS
werksseitig wie folgt festgelegt worden - siehe
"Tabelle bauseitiger Einstellungen" auf Seite 35.
■
Wenn Sie
BAUSEITIG verlassen, wird eventuell auf dem LCD-
Display der Fernbedienung "88" angezeigt, während
die Einheit dabei ist, sich selber zu initialisieren.
Wenn Sie die bauseitigen Einstellungen durchgehen,
bemerken Sie möglicherweise, dass es einige bauseitigen
Einstellungen gibt, die nicht aufgeführt sind in "Tabelle
bauseitiger Einstellungen"
bauseitigen Einstellungen sind nicht anwendbar und
sollten auch nicht geändert werden!
RKHBRD011~016ABV1+Y1
Inneneinheit für Luft-Wasser-Wärmepumpensystem
4PW61218-1A
(3) wird angezeigt. Der aktuell
z
Taste drücken, um
Beispiel die bauseitigen
den Modus EINSTELLMODUS
auf Seite 35. Diese

Detaillierte Beschreibung

[0] Setup der Fernbedienung
■
[0-00] Benutzer-Zugriffserlaubnisstufe
Die Fernbedienung kann so programmiert werden, dass
bestimmte Tasten keine Funktion haben und der Benutzer auf
bestimmte Funktionen nicht zugreifen kann. Es gibt 2 definierte
Zugriffserlaubnisstufen. Beide Stufen (Stufe 2 und Stufe 3) sind
im Grunde gleich, der einzige Unterschied besteht darin, dass
bei Stufe 3 keine Einstellungen der Wassertemperatur möglich
sind (siehe Tabelle unten).
1
Betrieb EIN/AUS
Warmwasserbereitung (Brauchwasser)
EIN/AUS
Festlegen der Vorlauftemperatur
Festlegen der Raumtemperatur
Geräuscharmer Betrieb EIN/AUS
Betrieb mit witterungsgeführtem
Temperatur-Sollwert EIN/AUS
Einstellen der Uhrzeit
Timer programmieren
Timerbetrieb EIN/AUS
Bauseitige Einstellungen
Anzeige von Fehlercodes
Probelauf
Standardmäßig ist keine Ebene zugeordnet, so dass alle Tasten
freigeschaltet sind und auf alle Funktionen zugegriffen werden
kann.
Die tatsächliche Zugriffserlaubnisstufe wird durch bauseitige
Einstellung zugeordnet. Für Zugriffserlaubnisstufe 2 muss die
bauseitige Einstellung [0-00] auf 2 gesetzt werden, für Zugriffs-
erlaubnisstufe 3 ist [0-00] auf 3 zu setzen.
Ist die bauseitige Einstellung vorgenommen, ist die gewählte
den
Zugriffserlaubnisstufe aber noch nicht in Kraft. Um die gewählte
Zugriffserlaubnisstufe in Kraft zu setzen, gleichzeitig die Tasten
pi und pj gedrückt halten und dann sofort gleichzeitig
die Tasten s und ba drücken, so dass alle 4 Tasten
zusammen mindestens 5 Sekunden lang gedrückt sind.
Beachten Sie, dass keine quittierende Anzeige erfolgt. Wird
danach auf die gesperrten Tasten gedrückt, erfolgt keine
Reaktion mehr.
Soll die gewählte Zugriffserlaubnisstufe außer Kraft gesetzt
werden, genauso vorgehen wie oben beschrieben.
■
[0-01] Abgleich Raumtemperaturfühler
Falls erforderlich, kann der von einigen Thermistoren erfasste
Wert durch einen Korrekturwert angepasst werden. Diese
Möglichkeit kann als Gegenmaßnahme ergriffen werden, damit
Thermistor-Toleranzen nicht überschritten werden oder wenn
die Betriebsleistung nicht ausreichend ist.
Die abgeglichene Temperatur (= gemessene Temperatur plus
Abgleichwert) wird dann zur Systemregelung herangezogen,
und im Temperatur-Anzeigemodus wird auch dieser Wert
angezeigt. Zu Abgleichwerten hinsichtlich der Vorlauftemperatur
und der Temperatur des Brauchwassertanks (Warmwasser-
bereitung) siehe
abgleichung" auf Seite 27.
■
[0-03] Status: Legt fest, ob bei der Timer-Programmierung des
Raumheizungsbetriebs Befehle zum Ein- und Ausschalten
verwendet werden können.
Der Timer für Raumheizungsbetrieb kann auf 2 Arten
programmiert werden: für Regulierung gemäß Temperatur-
Sollwerten (für die Vorlauftemperatur und die Raumtemperatur)
oder in Form
Raumheizungsbetriebs.
Zugriffserlaubnis
Stufe 2 Stufe 3
Ermöglicht Ermöglicht
Ermöglicht Ermöglicht
Ermöglicht —
Ermöglicht Ermöglicht
— —
Ermöglicht —
— —
— —
Ermöglicht Ermöglicht
— —
Ermöglicht Ermöglicht
— —
auch "[9] Automatische Temperatur-
von Ein- und Ausschalten
Installationsanleitung
des
