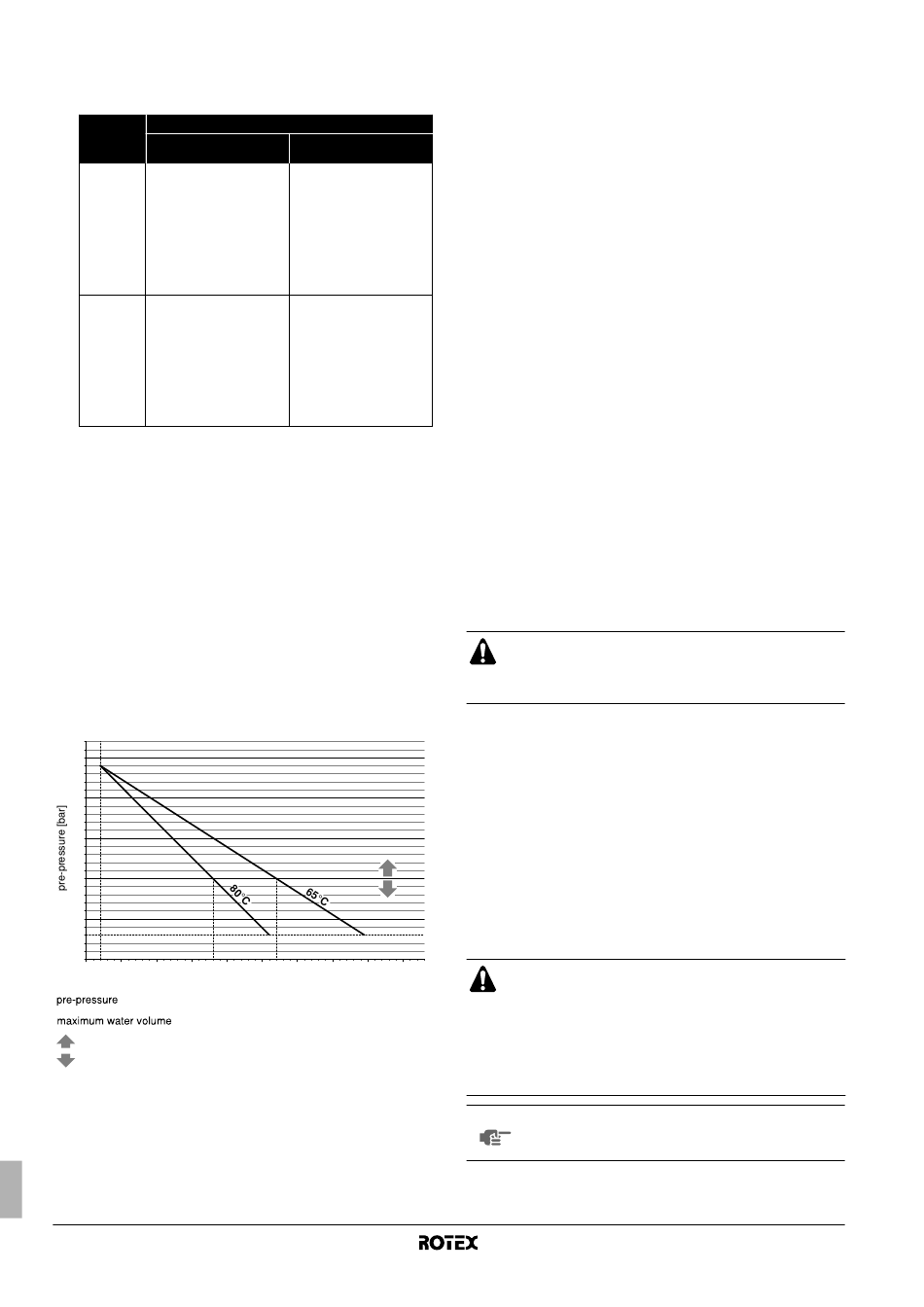

2 Pomocí níže uvedené tabulky a pokynů zkontrolujte, zda je
nutné seřídit předběžný tlak expanzní nádoby a zda celkový
objem vody v instalaci je nižší, než maximální povolený objem
vody.
Výškový
rozdíl 65°C ≤270 l
(a)
instalace 80°C ≤180 l
Není třeba žádná změna
≤7 m
předběžného tlaku.
Nutné akce:
• Předběžný tlak musí být
zvýšen, výpočet viz
"Výpočet předběžného
tlaku v expanzní nádobě".
>7 m
• Zkontrolujte, zda je objem
vody nižší než maximální
povolený objem vody
(použijte dále uvedený
graf).
(a) Výškový rozdíl instalace: výškový rozdíl (m) mezi nejvyšším bodem
vodního okruhu a vnitřní jednotkou. Pokud je vnitřní jednotka instalována
v nejvyšším bodě systému, považuje se výškový rozdíl za nulový (0 m).
Výpočet předběžného tlaku v expanzní nádobě
Předběžný tlak (Pg), který je třeba nastavit, závisí na maximálním
výškovém rozdílu systému (H) a vypočítá se následovně:
Pg=(H/10+0,3) bar
Kontrola maximálního přípustného objemu vody
Při stanovení maximálního přípustného objemu vody v celém, okruhu
postupujte takto:
1 U vypočítaného předběžného tlaku (Pg) určete odpovídající
maximální objem vody pomocí grafu uvedeného dále.
2 Zkontrolujte, zda je celkový objem vody v celém vodním okruhu
nižší než daná hodnota.
Jestliže tomu tak není, expanzní nádoba uvnitř vnitřní jednotky je pro
daný systém příliš malá.
2.5
2
1.5
1
0.5
0.3
0.0
0 20 50 100 150 200
maximum water volume [l]
= předběžný tlak
= maximální objem vody
= zvýšení předběžného tlaku expanzní nádoby
= snížení předběžného tlaku expanzní nádoby
Příklad 1
Jednotka je instalována 5 m pod nejvyšším bodem vodního okruhu.
Celkový objem vody ve vodním okruhu je 100 l.
V tomto příkladu není třeba provádět žádné další úpravy.
Instalační manuál
13
Objem vody
65°C >270 l
80°C >180 l
Nutné akce:
• Předběžný tlak musí být
snížen, výpočet viz
"Výpočet předběžného
tlaku v expanzní nádobě".
• Zkontrolujte, zda je objem
vody nižší než maximální
povolený objem vody
(použijte dále uvedený
graf).
Expanzní nádoba jednotky
je pro daný systém příliš
malá.
250 300 350 400 450
Příklad 2
Vnitřní jednotka je instalována v nejvyšším bodě vodního okruhu.
Celkový objem vody ve vodním okruhu je 380 l.
Výsledek:
■
Vzhledem k tomu, že 380 l je více, než 180 l nebo 270 l, je nutné
snížit předběžný tlak (viz výše uvedenou tabulku).
■
Požadovaný předběžný tlak je:
Pg = (H/10 + 0,3) bar = (0/10 + 0,3) bar = 0,3 bar
■
Odpovídající maximální objem vody lze odvodit z uvedeného
grafu: přibližně 380 l pro vodu na výstupu o teplotě 65°C a
přibližně 250 l pro vodu na výstupu o teplotě 80°C.
■
Vzhledem k tomu, že v případě teploty vody na výstupu 65°C
celkový objem vody (380 l) nepřesahuje maximální objem 380 l),
je expanzní nádoba pro instalaci dostatečná.
Vzhledem k tomu, že při teplotě na výstupu 80°C celkový objem
vody (380 l) přesahuje maximální objem (250 l) expanzní
nádoby, je nutné instalovat přídavnou expanzní nádobu.
Nastavení předběžného tlaku v expanzní nádobě
Je-li třeba změnit výchozí předběžný tlak v expanzní nádobě (1 bar),
nezapomínejte na následující pravidla:
■
K nastavení předběžného tlaku expanzní nádoby používejte jen
suchý dusík.
■
Nesprávné nastavení předběžného tlaku expanzní nádoby
způsobí poruchu systému. Předběžný tlak expanzní nádoby
proto smí seřizovat pouze oprávněný instalační technik.
Nastavení předběžného tlaku expanzní nádoby vyžaduje odstranění
rozváděcí skříňky z jednotky. Způsob tohoto odstranění je popsán
v kapitole "Přístup k vnitřním částem jednotky" na straně 35.
Připojení vodního okruhu
Je nutné provést připojení vody. Umístění vstupní a výstupní přípojky
vody na vnitřní jednotce je znázorněno v kapitole "Hlavní součásti"
na straně 7.
Při připojování potrubí
nadměrnou silou nedeformovali
Deformace potrubí může způsobit poruchy funkce
jednotky.
Vniknutí vzduchu, vlhkosti nebo prachu do vodního okruhu může
způsobit problémy. Při připojování vodního okruhu je proto vždy
nutné dodržovat následující zásady:
■
Používejte pouze čisté potrubí.
■
Při odstraňování otřepů držte trubici ústím směrem dolů.
■
Při protahování potrubí stěnami zakryjte ústí trubice tak, aby do
potrubí nemohl vniknout prach ani nečistoty.
■
K utěsnění šroubovaných spojů použijte dobré těsnění z příze.
■
Při použití kovového potrubí z jiného kovu než mosazi je třeba
materiály navzájem odizolovat, aby nedocházelo ke galvanické
korozi.
■
Vzhledem k tomu, že mosaz je měkký materiál, k připojení
vodního okruhu používejte vhodné nástroje. Nevhodné nástroje
by mohly potrubí poškodit.
■
Jednotky jsou určeny k použití jen v uzavřených
vodních systémech. Použití otevřeného systému
vodního okruhu může způsobit nadměrnou korozi
potrubí vodního okruhu.
■
Ve vodním okruhu nikdy nepoužívejte pozinkované
díly. Mohlo by dojít k nadměrné korozi těchto dílů,
protože ve vnitřním vodním okruhu jednotky je použito
měděné potrubí.
POZNÁMKA Pokud se ve vodním okruhu používá 2-cestný nebo
3-cestný ventil, maximální prodleva přepínání tohoto
ventilu musí být kratší než 60 sekund.
Vnitřní jednotka pro systém tepelných čerpadel vzduch-voda
postupujte opatrně, abyste
potrubí jednotky.
