Zweite Fernbedienung (Option)
Optional kann eine zweite Fernbedienung, der RKRUAHTA Remote
Controller (mit Raumthermostatfunktion), an die Inneneinheit
angeschlossen werden. Damit ist die Möglichkeit gegeben, die
Standard-Fernbedienung in der Nähe der Einheit zu installieren (für
Service-Zwecke), und die andere Fernbedienung an einem anderen
Platz (z.B. im Wohnzimmer) zu platzieren, so dass von dort die
Anlage bedient werden kann.
Weitere Einzelheiten dazu siehe Kapitel "Fernbedienung installieren"
auf Seite 18.
Raumthermostat (Option)
Optional kann an die Inneneinheit ein RKRTR oder RKRTW
Raumthermostat angeschlossen werden.
Weiterer Einzelheiten dazu siehe die Installationsanleitung zum
Raumthermostat.
Ist diese Option installiert, ist es nicht möglich, die
Thermostatfunktion der Fernbedienung zu benutzen.

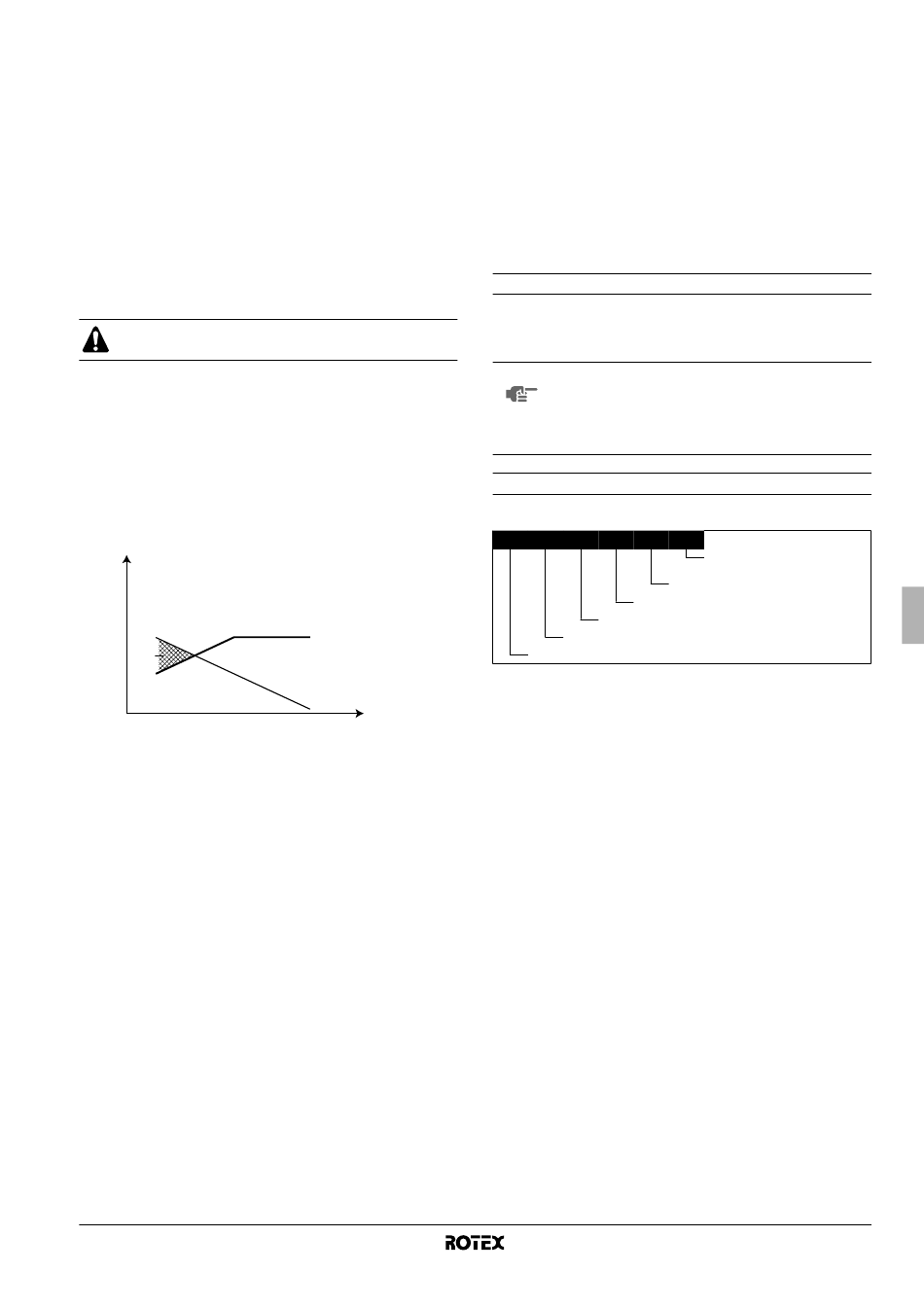

Heizungs-Kit (Option)
Optional kann die Inneneinheit mit dem RKBUH Heizungs-Zusatz
ausgestattet werden. Zweck dieser Ausstattung ist es, bei kalten
Außentemperaturen eine zusätzliche Heizquelle zur Verfügung zu
haben. Der Heizungs-Zusatz hat eine Heizleistung von 6 kW, er ist
für 1-phasigen und für 3-phasigen Stromanschluss erhältlich. Bei
Verwendung dieses Heizungs-Zusatzes muss auch die optionale
Platine zur Anforderungsverarbeitung installiert werden.
Weiterer Einzelheiten dazu siehe die Installationsanleitung zum
Heizungs-Kit.
P
H
2
3
1
1 Leistung der Wärmepumpe
2 Erforderliche Heizleistung (abhängig vom Standort)
3 Zusätzliche Heizleistung, die vom Heizungs-Kit geliefert wird
T
Umgebungstemperatur (außen)
A
P
Heizleistung
H
Digitale E/A-Platine (Option)
Optional kann die Platine EKRP1HBA mit digitalem Ein- und
Ausgang in der Inneneinheit installiert werden. Dann kann das
System von einem entfernten Standort aus überwacht werden. Die
Adresskarte bietet 3 spannungsfreie Kontakte.
Siehe dazu die Bedienungsanleitung der Inneneinheit und die
Installationsanleitung der digitalen E/A-Platine.
Aus dem Elektroschaltplan bzw. Schaltplan können Sie entnehmen,
wie die Platine an die Einheit angeschlossen wird.
RKHBRD011~016ABV1+Y1
Inneneinheit für Luft-Wasser-Wärmepumpensystem
4PW61218-1A
Platine zur Anforderungsverarbeitung (Option)
Optional kann eine EKRP1AHTA Platine zur Anforderungs-
verarbeitung an die Inneneinheit angeschlossen werden. Diese
Platine ist notwendig, wenn das optionale Heizungs-Kit RKBUH oder
der Rotex Raumthermostat RKRTR oder RKRTW installiert ist oder
wenn eine Steuerung auf Grundlage von Mehrfach-Sollwerten
verwendet wird. Dann erfolgt über diese Platine die Kommunikation
mit der Inneneinheit.
Weiterer Einzelheiten dazu siehe die Installationsanleitung der
Platine zur Anforderungsverarbeitung.
Aus dem Elektroschaltplan bzw. Schaltplan können Sie entnehmen,
wie die Platine an die Einheit angeschlossen wird.

Inhalt dieser Anleitung

Diese Installationsanleitung beschreibt, wie die Modelle der
RKHBRD Inneneinheiten transportiert, installiert und angeschlossen
werden.
HINWEIS

Modellkennung

Inneneinheit
RK
(a) Genaue Werte siehe Kapitel "Gerätespezifikationen" auf Seite 42.
T
A
Wie die RRRQ Außen-Wärmepumpe installiert wird,
wird in der Installationsanleitung der Außeneinheit
beschrieben.
Die Bedienung der Inneneinheit
Bedienungsanleitung der Inneneinheit beschrieben.
HBR D 016 AB V1
Baureihe
Angabe der Heizleistung (kW)
Kältemitteltyp: R134a
Wasserkasten - nur Hochtemperatur-Heizung
Rotex Kit
wird in der
V1=1N~, 220-240 V, 50 Hz
Y1=3N~, 380-415 V, 50 Hz
(a)
Installationsanleitung
