Ejemplos de aplicación típica
Los ejemplos de aplicación que se indican a continuación sólo son
válidos con fines ilustrativos.
Ejemplos de aplicación con un solo emisor de calor y
una única fuente de calor (unidad RKHBRD)
Si se utiliza un solo emisor de calor (= todos los sistemas disponen
de un punto de referencia de temperatura del agua), NO se
recomienda utilizar una botella de equilibrado.
La utilización de una botella de equilibrado afectará al control óptimo
de la bomba de la unidad y aumentará innecesariamente el coste del
sistema.
■

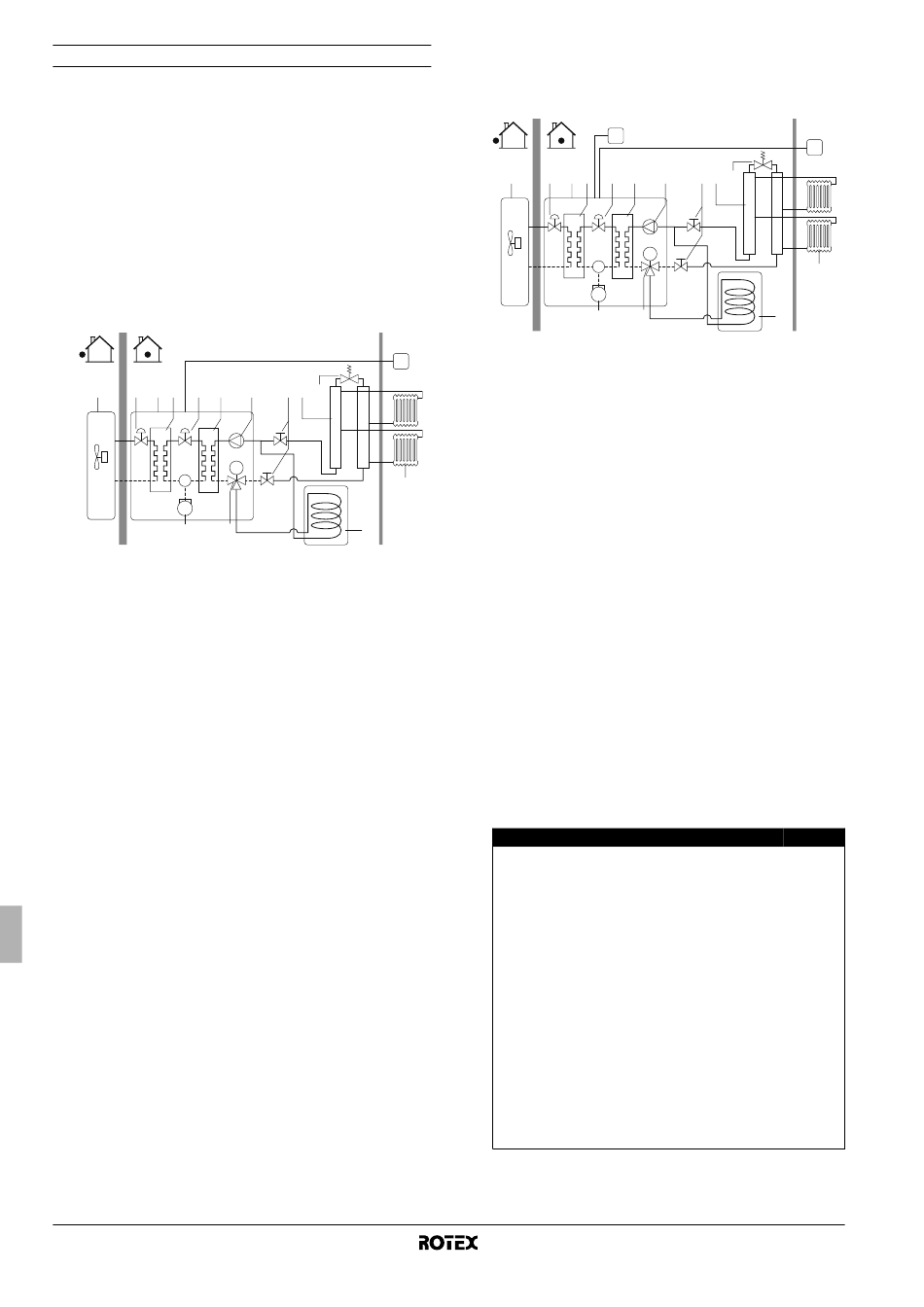

Aplicación 1
Calefacción para habitaciones y calentamiento de agua caliente
sanitaria con un control remoto instalado en la sala de estar.
1 12 2 3 12 4
5 8
1 Unidad exterior
2 Unidad interior
3 Intercambiador de calor
de refrigerante
4 Intercambiador de calor
del agua
5 Compresor
6 Bomba
7 Válvula de cierre
8 Válvula de 3 vías
motorizada (opción)
9 Depósito de agua
caliente sanitaria
(opcional)
El control remoto proporciona retroalimentación a la unidad
interior y de este modo, hace que el rendimiento de la unidad
satisfaga los requisitos de calefacción de forma inteligente. De
esta manera, no se dan inicios/paradas frecuentes de la unidad
ni grandes fluctuaciones de temperatura en las habitaciones
que se van a calentar. Este control remoto también dispone de
una función lógica inteligente que controla la combinación de
calefacción de habitaciones y la demanda de agua caliente
sanitaria (por ejemplo, si la temperatura de la habitación baja
más de 3°C durante el funcionamiento del agua caliente
sanitaria, la unidad pasará automáticamente a calefacción para
habitaciones). No hay control remoto cerca de la unidad.
Durante el mantenimiento, un técnico de servicio puede
conectar un control remoto adicional.
Manual de instalación
3
A B
C1
6 7 10 13
M
11
9
10 Colector (suministro
independiente)
11 Radiador (suministro
independiente)
12 Válvula de expansión
electrónica
13 Válvula de by-pass
(suministro
independiente)
C1 Control remoto
A Lugar de instalación
B Sala de estar
■
Aplicación 2
Calefacción para habitaciones y calentamiento de agua caliente
sanitaria con un control remoto instalado en la unidad y otro
control remoto instalado en la sala de estar.
C2
1 12 2 3 12 4
5 8
1 Unidad exterior
2 Unidad interior
3 Intercambiador de
calor de refrigerante
4 Intercambiador de
calor del agua
5 Compresor
6 Bomba
7 Válvula de cierre
8 Válvula de 3 vías
motorizada (opción)
9 Depósito de agua
caliente sanitaria
(opcional)
El control remoto proporciona retroalimentación a la unidad
interior y de este modo, hace que el rendimiento de la unidad
satisfaga los requisitos de calefacción de forma inteligente. De
esta manera, no se dan inicios/paradas frecuentes de la unidad
ni grandes fluctuaciones de temperatura en las habitaciones
que se van a calentar. Este control remoto también dispone de
una función lógica inteligente que controla la combinación de
calefacción de habitaciones y la demanda de agua caliente
sanitaria (por ejemplo, si la temperatura de la habitación baja
más de 3°C durante el funcionamiento del agua caliente
sanitaria, la unidad pasará automáticamente a calefacción para
habitaciones). El control remoto principal (C1) está instalado en
la sala de estar y puede acceder a todos los ajustes (maestro).
El segundo control remoto (C2) no puede acceder a los ajustes
de campo ni de programación (esclavo).
Funcionamiento ON/OFF
Funcionamiento de calentamiento de agua
sanitaria ON/OFF
Ajuste de la temperatura de agua de salida
Ajuste de la temperatura de la habitación
Modo susurrante ON/OFF
Funcionamiento del punto de referencia
dependiente de las condiciones climáticas
ON/OFF
Ajuste del reloj
Programación del temporizador de programación
Funcionamiento del temporizador de
programación ON/OFF
Ajustes de campo
Visualización del código de error
Prueba de funcionamiento
Función de termostato de la habitación
Consulte el capítulo "Ejecución del cableado eléctrico" en la
página 15 sobre la conexión de los controles remotos maestros
y esclavo.
Unidad interior para bomba de calor de aire-agua
A B
C1
6 7 10 13
M
11
9
10 Colector (suministro
independiente)
11 Radiador (suministro
independiente)
12 Válvula de expansión
electrónica
13 Válvula de by-pass
(suministro
independiente)
C1 Control remoto
(maestro)
C2 Control remoto
opcional (esclavo)
A Lugar de instalación
B Sala de estar
Maestra Esclava
Operable Operable
Operable Operable
Operable Operable
Operable Operable
Operable Operable
Operable Operable
Operable Operable
Operable —
Operable —
Operable —
Operable Operable
Operable Operable
Operable —
