Aksesuarlar

Bu ünite ile verilen aksesuarlar
(Bkz. şekil 1)
1 Montaj kılavuzu
2 Kullanım kılavuzu
3 Ambalaj açma talimat yaprağı
4 Kablo şeması
5 Kullanıcı arabirim kiti (uzaktan kumanda, 4 tespit vidası, 2 fiş)
6 Vidalar (2x üst plaka tespit vidaları + 2x Ses alt plakası tespit
vidaları + 4x kaldırma plakası vidaları)
7 Kelepçe
8 O-ring (yedek parça)
9 İzole koruma halkası (küçük)
10 İzole koruma halkası (büyük)
11 Üst plaka yalıtımı
12 Kaldırma plakası (üniteyi kaldırmak için)
13 Esnek su çıkış boruları
14 Esnek su giriş boruları (manometre ile)
İç ünite tanıtımı

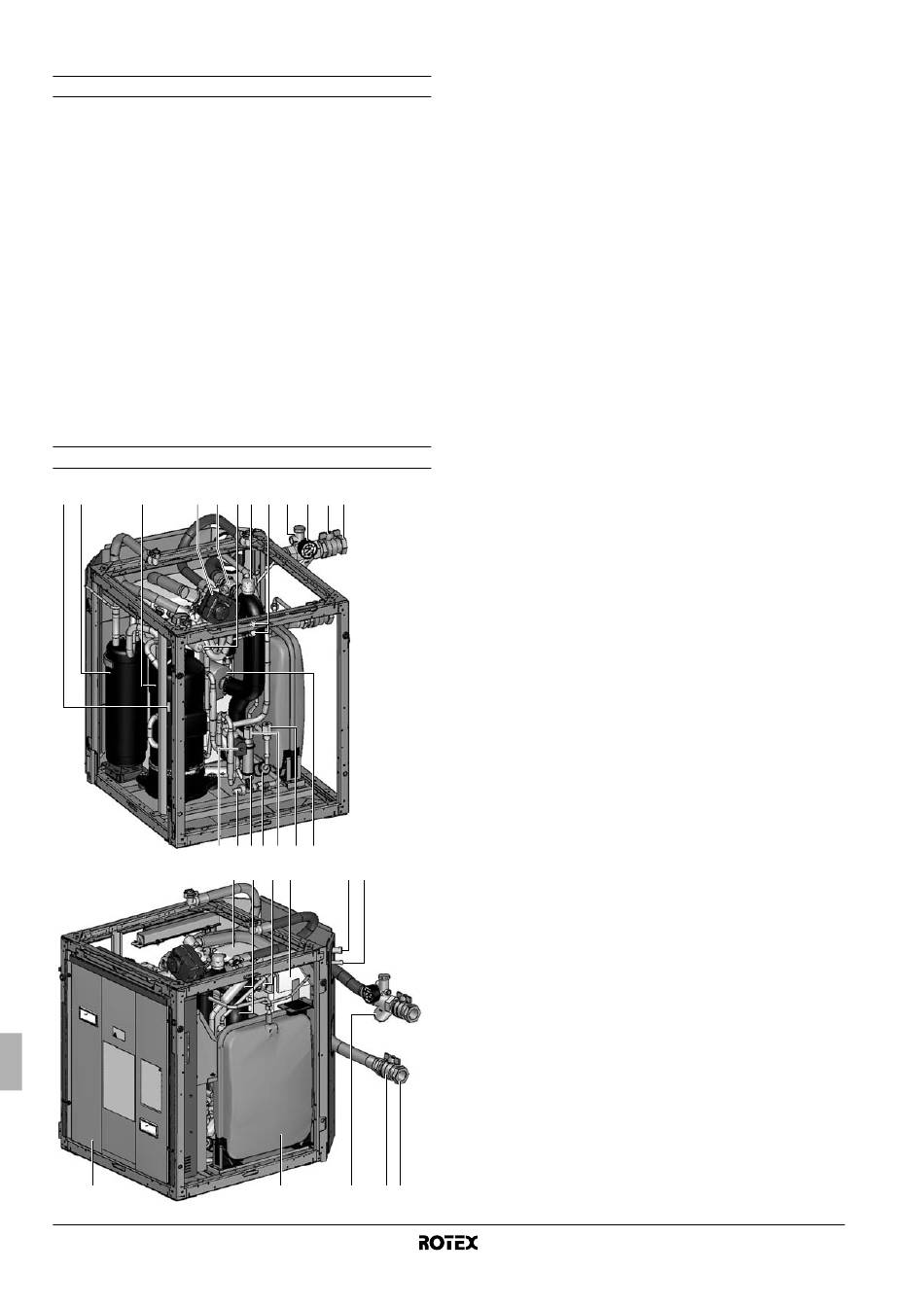

Ana elemanlar

2 18 17 19 24
21 10
3
Montaj kılavuzu
7
20 1 16 15 13 7 8
2 2 23 23 14
4 2 22 4 6 5
12 11 7 9
1. Hava alma vanası
Hava alma vanası aracılığıyla su devresinde kalan hava
otomatik olarak alınacaktır.
2. Sıcaklık sensörleri (termistörler)
Sıcaklık sensörleri, devrenin farklı noktalarında su ve soğutucu
sıcaklığını belirler.
3. Anahtar kutusu
Anahtar kutusu, iç ünitenin ana elektronik ve elektrik parçalarını
içine alır.
4. Isı eşanjörleri
5. Soğutucu sıvı bağlantısı R410A
6. Soğutucu gaz bağlantısı R410A
7. Kesme vanaları
Su giriş bağlantısı ile su çıkış bağlantısı üzerinde bulunan
kesme vanaları, iç ünite su devresi tarafının mesken içi su
devresi tarafından izole edilmesini sağlar. Bunun sayesinde iç
ünitenin boşaltılması ve filtre temizliği yapılır.
8. Su giriş bağlantısı
9. Su çıkış bağlantısı
10. Drenaj vanası
11. Su filtresi
Su filtresi, pompanın zarar görmesini veya ısı eşanjörünün
tıkanmasını önlemek için sudaki kiri temizler. Su filtresi düzenli
aralıklarla temizlenmelidir. Bkz. "Bakım faaliyetleri" sayfa 35.
12. Genleşme kabı (12 l)
13. Manometre
Manometre su devresindeki su basıncının okunmasına imkan
tanır.
14. Pompa
Pompa su devresindeki suyu dolaştırır.
15. Basınç boşaltma valfı
Basınç boşaltma valfı, 3 bar basınçta açılıp bir miktar suyu
boşaltarak su devresindeki aşırı su basıncını önler.
16. Servis ağızları R134a
17. Kompresör
18. Akümülatör
19. 3 yollu vana (opsiyonel) (RKHTS* kullanım sıcak su deposu ile
birlikte verilir)
Motorlu 3 yollu vana, su çıkışının hacim ısıtma veya kullanım
sıcak su deposu için kullanılmasını kontrol eder.
20. 4 yollu vana
21. 2 yollu vana
22. Termik kesici
23. Elektronik genleşme valfı
24. T-parçası (opsiyonel) (RKHTS* kullanım sıcak su deposu ile
birlikte verilir)
RKHBRD011~016ABV1+Y1
Hava su tipi ısı pompa sistemi iç ünitesi
4PW61218-1A
