Pokojový termostat (volitelný příslušenství)
K vnitřní jednotce lze připojit volitelný pokojový termostat RKRTR
nebo RKRTW.
Více informací naleznete v instalačním manuálu pokojového
termostatu.
V případě instalace této možnosti již nelze využívat funkci
termostatu dálkového ovladače.
Vyhřívací souprava (volitelná)
Vnitřní jednotku lze zkombinovat s volitelnou topnou soupravou
RKBUH. Jejím účelem je zajistit přídavný tepelný výkon při nízkých
venkovních teplotách. Topná souprava je dodávána s tepelným
výkonem 6 kW a je k dispozici na 1-fázové i 3-fázové napětí.
Používání této topné soupravy vyžaduje také instalaci volitelné karty
požadavků (PCB).
Více informací naleznete v instalačním manuálu vyhřívací soupravy.

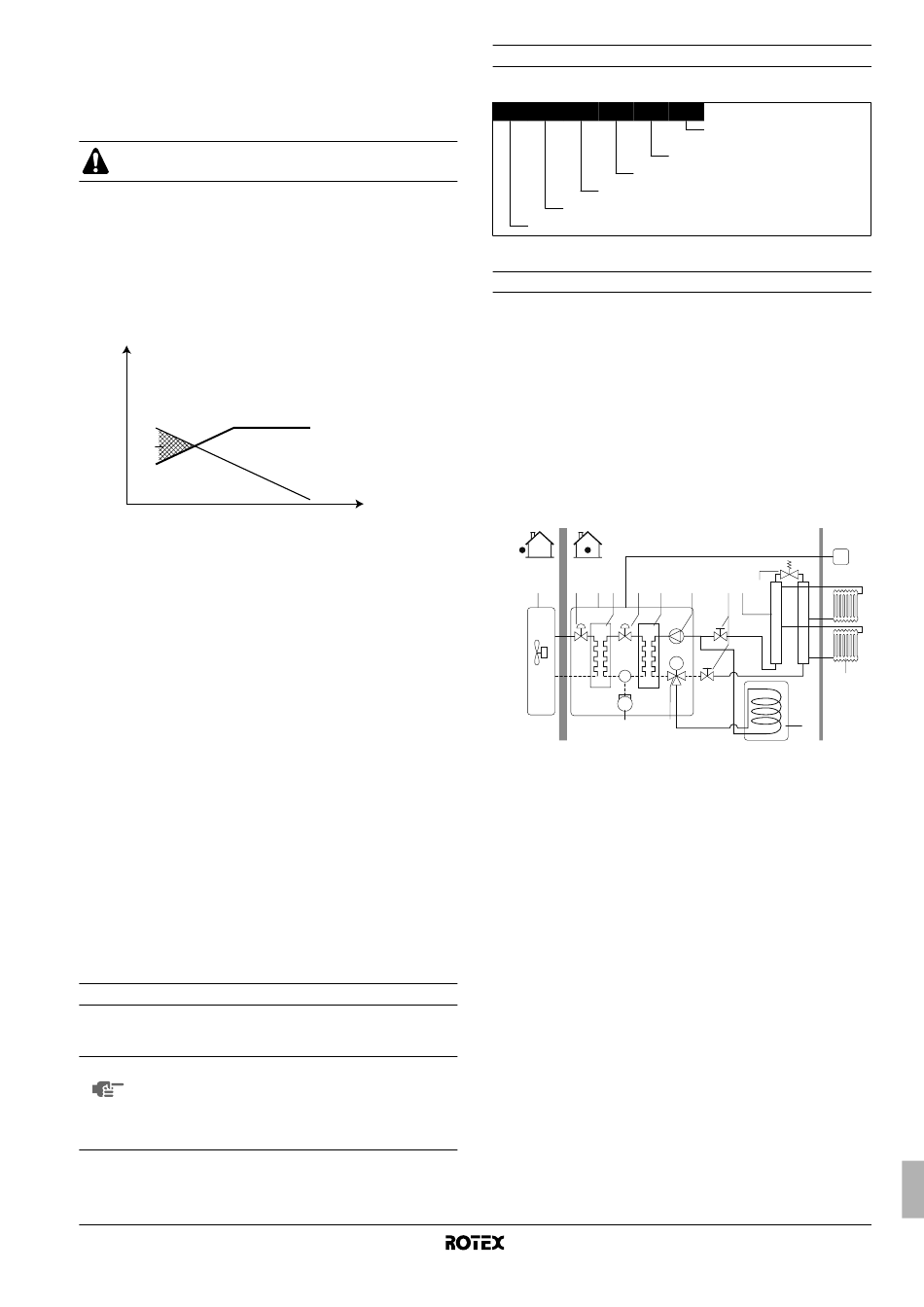

P
H
2
3
1
1 Výkon tepelného čerpadla
2 Požadovaný topný výkon (závisí na místě instalace)
3 Přídavný topný výkon poskytovaný záložním topením
T
Teplota prostředí (venkovní teplota)
A
P
Topný výkon
H
Digitální vstupní/výstupní karta PCB (volitelná)
K vnitřní jednotce lze připojit volitelnou digitální vstupní/výstupní
kartu EKRP1HBA na dálkové monitorování systému. Tato adresní
karta nabízí 3 beznapěťové výstupy.
Více informací naleznete v uživatelském manuálu vnitřní jednotky a
v instalačním manuálu digitální vstupní/výstupní karty.
Informace o způsobu připojení této karty k jednotce naleznete ve
schématu zapojení.
Karta požadavků (volitelná)
K vnitřní jednotce lze připojit
EKRP1AHTA. Tato karta je vyžadována v případě instalace volitelné
vyhřívací soupravy RKBUH nebo pokojového termostatu Rotex
RKRTR nebo RKRTW, nebo při používání regulace s více
nastavenými hodnotami, kdy zajišťuje komunikaci s vnitřní jednotkou.
Více informací naleznete v instalačním manuálu karty požadavků.
Informace o způsobu připojení této karty k jednotce naleznete ve
schématu zapojení.
Rozsah tohoto návodu
V tomto instalačním manuálu jsou uvedeny postupy manipulace,
instalace a zapojení všech modelů vnitřních jednotek RKHBRD.
POZNÁMKA Instalace tepelného čerpadla RRRQ do venkovních
prostorů je popsána v instalačním manuálu venkovní
jednotky.
Provoz vnitřní jednotky je popsán v návodu k obsluze
vnitřní jednotky.
RKHBRD011~016ABV1+Y1
Vnitřní jednotka pro systém tepelných čerpadel vzduch-voda
4PW61218-1A
T
A
volitelnou kartu požadavků

Identifikace modelu

Vnitřní jednotka
RK HBR D 016 AB
Údaj o výkonu topení (kW)
Typ chladiva: R134a
Hydrobox - pouze vysokoteplotní topení
Souprava Rotex
(a) Přesné hodnoty viz část "Technické údaje jednotky" na straně 38.
Příklady typického použití
Příklady aplikací uvedené dále jsou určeny jen k ilustračním účelům.
Příklady aplikace pouze s 1 tepelným zářičem a
1 zdrojem tepla (jednotka RKHBRD)
Při použití pouze 1 tepelného zářiče (= celý systém používá
1 nastavenou hodnotu teploty vody), je doporučeno NEPOUŽÍVAT
vyrovnávací láhev.
Použití vyrovnávací láhve naruší ovládání volitelného čerpadla
jednotky a zbytečně zvýší systémové náklady.
■
Aplikace 1
Prostorové topení a ohřev horké užitkové vody s jediným
dálkovým ovladačem, instalace v obývacím pokoji.
1 12 2 3 12 4
5
1 Venkovní jednotka
2 Vnitřní jednotka
3 Výměník tepla chladiva
4 Vodní tepelný výměník
5 Kompresor
6 Čerpadlo
7 Uzavírací ventil
8 Motorem ovládaný 3-
cestný ventil (volitelný)
9 Nádrž na horkou
užitkovou vodu
(volitelné příslušenství)
Dálkový ovladač poskytuje okamžitou odezvu vnitřní jednotce,
čímž inteligentním způsobem přizpůsobuje výkon jednotky
požadavkům na prostorové vytápění. Tímto způsobem je
vyloučeno časté spouštění a zastavování jednotky a nedochází
k nadměrným teplotním výkyvům ve vytápěných místnostech.
Tento dálkový ovladač je také vybaven inteligentní logikou, která
řídí kombinované požadavky na prostorové vytápění a ohřev
horké užitkové vody (pokud například teplota v místnosti během
ohřevu horké užitkové vody poklesne o více než 3°C, jednotka
automaticky přepne zpět na prostorové vytápění). V blízkosti
jednotky se nenachází dálkový ovladač. Během údržby může
další dálkový ovladač připojit servisní technik.
V1
V1=1N~, 220-240 V, 50 Hz
Y1=3N~, 380-415 V, 50 Hz
Řada
(a)
A B
C1
6 7 10 13
M
11
8 9
10 Kolektor
(běžná dodávka)
11 Radiátor
(běžná dodávka)
12 Elektronický expanzní
ventil
13 Obtokový ventil
(běžná dodávka)
C1 Dálkový ovladač
A Místo instalace
B Obývací pokoj
Instalační manuál
