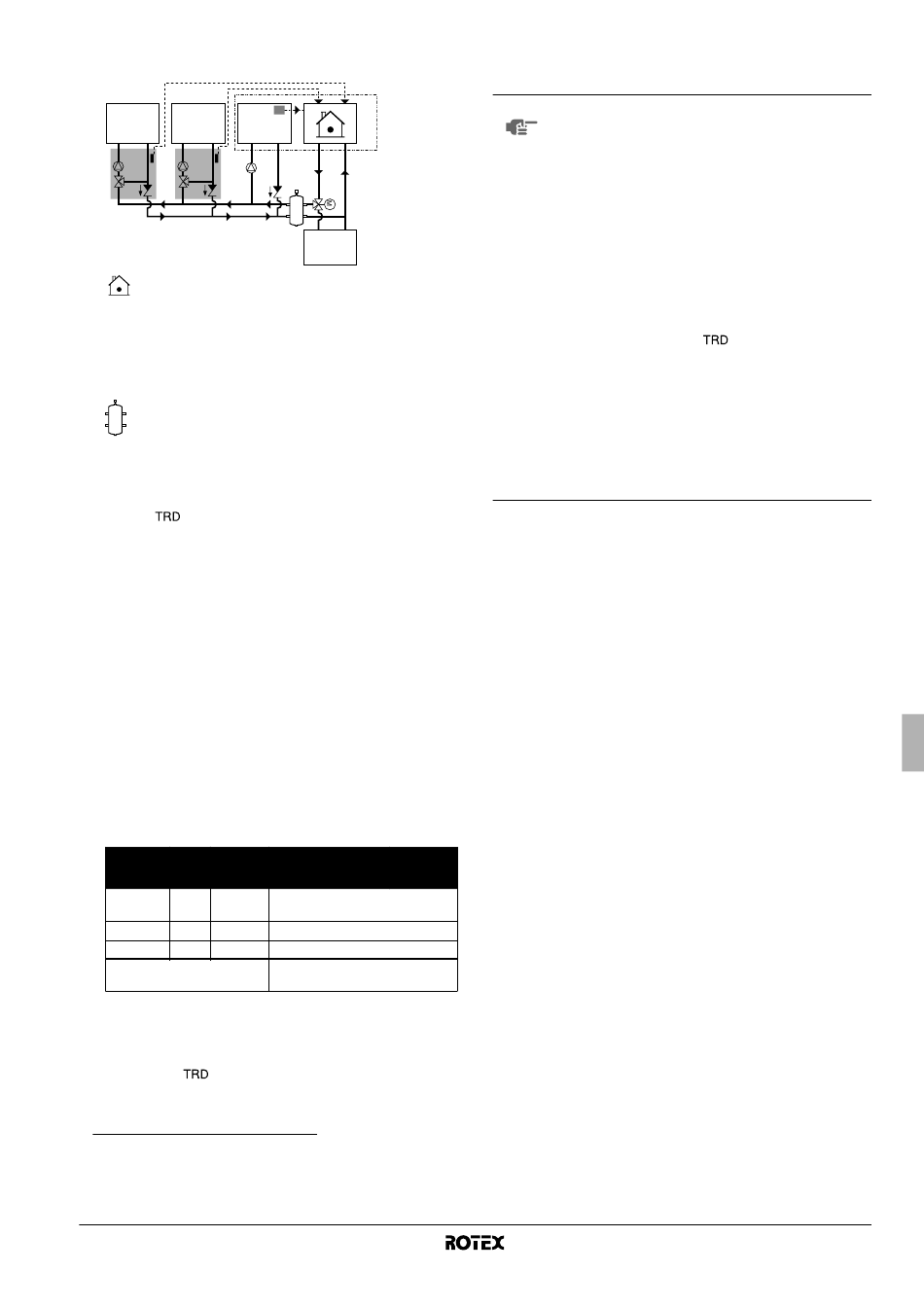

segnale di stato (attivo/disattivo) dal corrispondente dispositivo
per la riduzione della temperatura
Space 1 Space 2 Space 0
TRD TRD
Unità interna
DHW Serbatoio dell'acqua calda per usi domestici
TRD Dispositivo per la riduzione della temperatura
Space 0 Ambiente 0
Space 1 Ambiente 1
Space 2 Ambiente 2
Bombola di compensazione
A Controllo classico del termostato ambiente con funzione di
termostato ambiente del comando a distanza e termostato
ambiente esterno.
L'ambiente 0, senza l'utilizzo di un dispositivo per la riduzione della
temperatura ( ), deve essere sempre collegato al set point della
temperatura dell'acqua più alto e può essere controllato tramite la
funzione di termostato ambiente del comando a distanza o il
termostato ambiente esterno. Le impostazioni per l'ambiente 0
possono essere fatte tramite il comando a distanza (come nel caso
(1)
del funzionamento normale ).
I collegamenti elettrici sull'unità devono essere effettuati sul PCB di
richiesta opzionale.
La configurazione del modello B avviene tramite le impostazioni in
loco:
1 Selezionare il modello appropriato: [7-02]=1
Attivare il set point multiplo 1: [7-03]=0 ➞ [7-03]=1
2
Attivare il set point multiplo 2: [7-04]=0 ➞ [7-04]=1
3 Inserire il set point multiplo della temperatura 1: [A-03] (vedere
sotto)
Inserire il set point multiplo della temperatura 2: [A-04] (vedere
sotto)
Esempio di configurazione:
Imposta-
Set zioni in
point loco
Ambiente 0 65°C Comando
a distanza
Ambiente 1 45°C [A-03]
Ambiente 2 35°C [A-04]
Acqua della pompa di calore
risultante
(a) ON=Accesso, OFF=Spento
Il modello B può anche essere utilizzato per effettuare una multi-
zonizzazione primaria (se tutte le temperature dei set point hanno lo
stesso valore, non è necessario alcun dispositivo per la riduzione
della temperatura, ).
(1) Quando si utilizza la funzione automatica dipendente dal clima per
l'impostazione dell'ambiente 0, è necessario accertarsi che la temperatura
minima possibile del set point variabile dell'ambiente 0 (compreso il possibile
valore di scostamento negativo) sia superiore al set point della temperatura per
gli ambienti 1 e 2.
Ciò implica che per l'impostazione di campo [3-03] dell'ambiente 0 è necessario
un set point della temperatura superiore rispetto agli ambienti 1 e 2.
RKHBRD011~016ABV1+Y1
Unità interna per sistema a pompe di calore aria-acqua
4PW61218-1A
A
DHW
(a)
Stato del termostato
OFF ON OFF OFF OFF
OFF ON/OFF ON ON OFF
OFF ON/OFF OFF ON ON
OFF 65°C 45°C 45°C 35°C
È possibile generare segnali multipli di attivazione della funzione
termica per 3 stanze. I segnali di disattivazione della funzione
termica sono validi soltanto se tutte le richieste sono disattivate.
■
NOTA Il controllo dell'acqua in uscita nono è possibile
nel modello B.
■
È responsabilità dell'installatore accertarsi che
non si verifichino situazioni indesiderate (ad es.
temperatura
verso gli anelli di riscaldamento a pavimento,
ecc.).
■
È responsabilità dell'installatore accertarsi che il
circuito idraulico sia bilanciato correttamente (ad
es. quando si verifica una richiesta di acqua calda
per usi domestici, dovrà esserci un flusso
sufficiente anche verso tutti gli altri apparecchi,
ecc.)
■
Rotex non offre alcun dispositivo per la riduzione
della temperatura (
soltanto la possibilità di utilizzare set point
multipli.
■
Quando la funzione termica nell'ambiente 0 è
disattiva, ma è attiva negli ambienti 1 o 2,
all'ambiente 0 sarà fornita acqua la cui tempera-
tura sarà pari al set point massimo per gli
ambienti 1 e 2.
Ciò può portare al riscaldamento indesiderato
dell'ambiente 0.
dell'acqua eccessivamente alta
). Tale sistema fornisce
