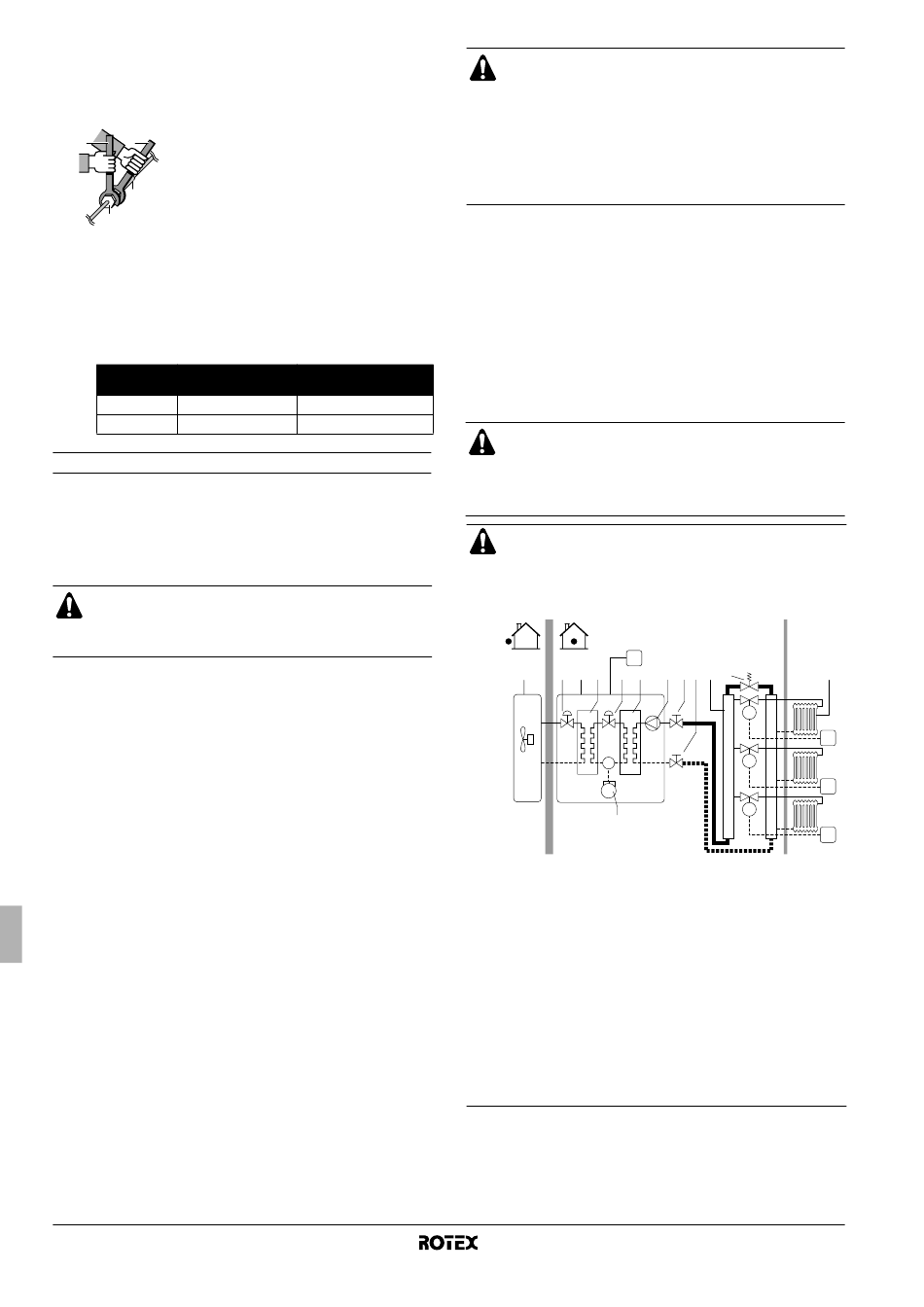

Cuando afloje una tuerca abocardada utilice siempre dos llaves.
Cuando conecte la tubería utilice siempre una llave abierta en
combinación con una llave dinamométrica para apretar la tuerca
abocardada, evitando así que se parta la tuerca y se originen
fugas.
1 Unión de tubería
4 2
2 Llave abierta
3 Tuerca abocardada
1
4 Llave dinamométrica
3
No recomendado excepto en caso de emergencia.
Si tiene que conectar la tubería y no dispone de una llave
dinamométrica, siga el procedimiento de instalación siguiente:
■ Apriete la tuerca del abocardado con una llave abierta hasta
que la resistencia al apriete aumente de pronto.
■ Desde
esta posición,
abocardada en el ángulo que se indica a continuación:
Tamaño de Ángulo de apriete
tubo (mm) adicional (grados)
Ø9,5 60~90
Ø15,9 30~60
Obras de tuberías de agua
Verificación del circuito de agua
Las unidades están equipadas con una entrada y una salida de agua
que se conectan al circuito de agua. Este circuito debe ser instalado
por un técnico autorizado y debe cumplir con todas las regulaciones
europeas y nacionales pertinentes.
Esta unidad sólo se debe utilizar en circuitos de agua
cerrados. La aplicación en un circuito de agua abierto
puede llevar a una corrosión excesiva de las conducciones
de agua.
Antes de continuar la instalación de la unidad, verifique los puntos
siguientes:
■
La presión máxima del agua es de 4 bar.
■
La temperatura máxima del agua es 85°C.
■
Se debe instalar tomas para drenaje en todos los puntos bajos
del sistema para permitir el drenaje completo del circuito
durante el mantenimiento.
La unidad lleva incluida una válvula de drenaje para evacuar el
agua del sistema de agua de la unidad interior.
■
Asegúrese de realizar el drenaje correctamente en la válvula de
alivio de presión, ya que el agua podría entrar en contacto con
partes eléctricas.
■
Se deben proporcionar válvulas de aireación para salida de aire
en todos los puntos altos del sistema. Las salidas de aire deben
colocarse en puntos fácilmente accesibles para el manteni-
miento. Hay una válvula de purga de aire automática en el
interior de la unidad interior. Asegúrese de que esta válvula de
purga de aire no está demasiado apretada de forma que sea
posible eliminar automáticamente el aire del circuito de agua.
■
Procure que los componentes instalados en la tubería de obra
puedan soportar la presión y temperatura del agua.
■
Utilice siempre materiales que sean compatibles con el agua
utilizada en el sistema y con los materiales utilizados en la
unidad interior.
Manual de instalación
13
continúe apretando la tuerca
Longitud recomendada
del brazo de la llave (mm)
±200
±300
ADVERTENCIA
Se recomienda encarecidamente instalar un filtro adicional
en el circuito del agua de calefacción. Especialmente para
eliminar las partículas metálicas de las tuberías de
calefacción de obra se recomienda utilizar un filtro
magnético o ciclónico que pueden eliminar las pequeñas
partículas. Las pequeñas partículas pueden dañar la
unidad y no las eliminan los filtros estándar de la unidad
de bomba de calor.
Comprobación del volumen de agua y de la presión de
carga inicial del depósito de expansión
La unidad está equipada con un depósito de expansión de 12 litros
con una presión de carga inicial preajustada de 1 bar.
Para asegurar el buen funcionamiento de la unidad podría ser
necesario ajustar la presión de carga inicial del depósito de
expansión y se deberá comprobar el volumen máximo y mínimo del
agua.
1 Asegúrese de que caudal de agua total en la instalación,
excluyendo el caudal de agua interno de la unidad sea de 20 l.
como mínimo.
En la mayoría de los equipos, el volumen total de agua
alcanzará unos resultados satisfactorios.
No obstante, en procesos críticos o en habitaciones con
una elevada carga calorífica podría necesitarse un
volumen de agua adicional.
Cuando la circulación en cada lazo de calefacción para
habitaciones/radiador es controlada mediante válvulas de
control remoto es importante mantener un caudal mínimo
de agua de 20 l, incluso si las válvulas están cerradas.
Ejemplo
C1
1 11 2 3 11 4
5
1 Unidad exterior
2 Unidad interior
3 Intercambiador de
calor de refrigerante
4 Intercambiador de
calor del agua
5 Compresor
6 Bomba
7 Válvula de cierre
8 Colector (suministro
independiente)
9 Válvula de by-pass
(suministro
independiente)
Unidad interior para bomba de calor de aire-agua
A B
6 7 7 8 9 10
M3
T3
M2
T2
M1
T1
10 Radiador (suministro
independiente)
11 Válvula de expansión
electrónica
C1 Control remoto
M1...M3 Válvula motorizada
individual para controlar
los radiadores de lazo
(suministro independiente)
T1...T3 Termostato de la
habitación individual
(suministro independiente)
A Espacio para la instalación
B Sala de estar
