Harici oda termostatı
Yeniden ısıtma sıcaklığına erişildiğinde, kullanım sıcak su depo-
sunun daha fazla ısıtılmasına harici oda termostatının ısıl koşulları ve
montajcının programladığı çalışır
tarafından karar verilecektir.

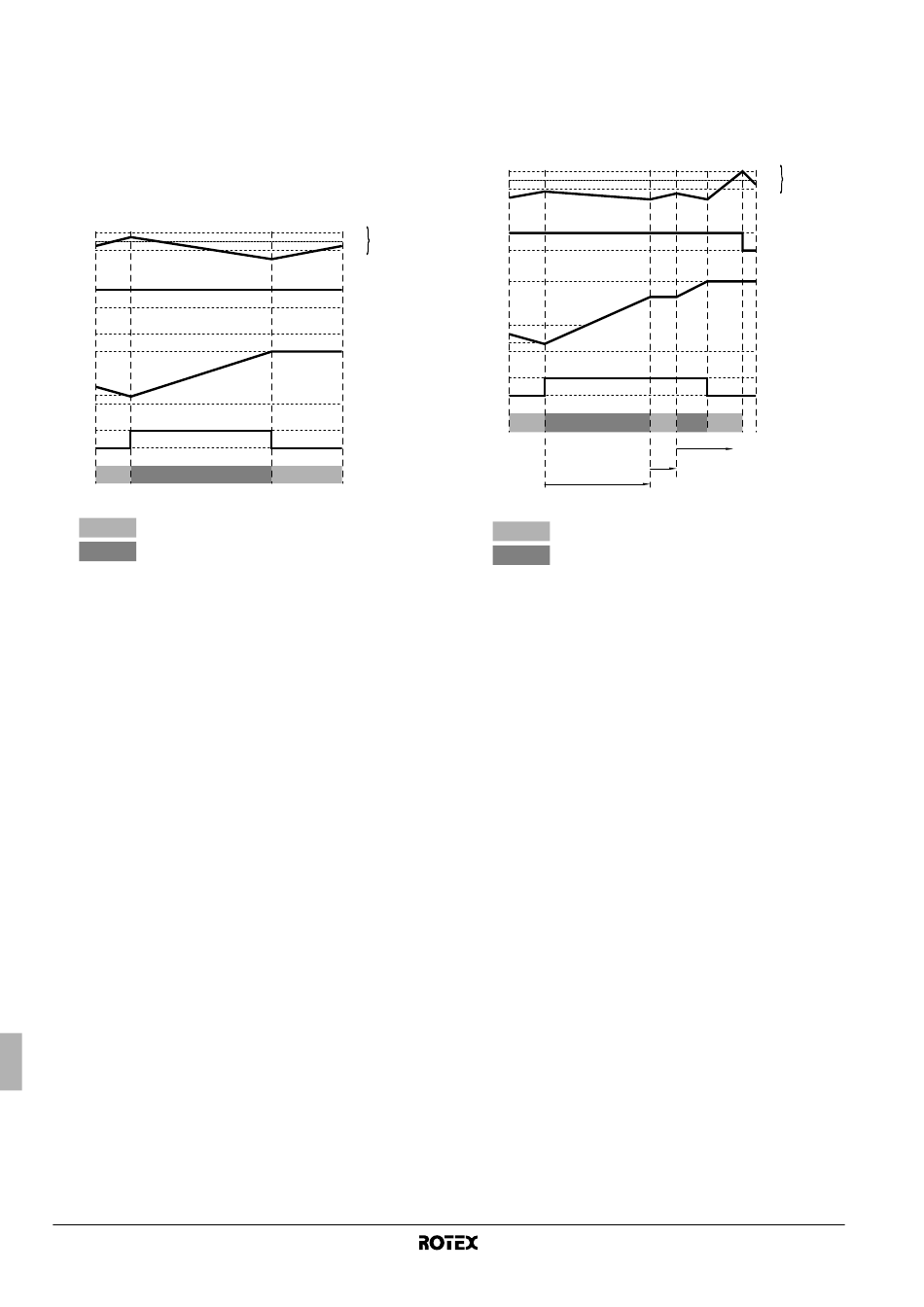

1 Yeniden ısıtma işletimi
Eşanlı olarak hacim ısıtma ve kullanım suyu ısıtma (yeniden
ısıtma) talep edildiğinde, kullanım suyu maksimum yeniden
ısıtma sıcaklığına kadar ısıtılacak, ardından hacim ısıtma tekrar
başlayacaktır.
E
D
J
C
H
B
A
A İşletim
Hacim ısıtma
Kullanım suyu ısıtma
B Kullanım sıcak suyu yeniden ısıtma termo-açma talebi
C Kullanım sıcak su deposu sıcaklığı
D Oda sıcaklığı termo-açma talebi
E Uzaktan kumanda oda sıcaklığı
F Kullanım sıcak suyu alt sınır sıcaklığı
G Kullanım sıcak suyu üst sınır sıcaklığı (imkan dahilindeki
maksimum depolama sıcaklığı) [b-03]
H Kullanım sıcak suyu yeniden ısıtma minimum sıcaklığı
[b-00]
J Kullanım sıcak suyu yeniden ısıtma maksimum sıcaklığı
[b-01]
K Harici oda termostatı ayar noktası
L Harici oda termostatı AÇIK/KAPALI tepki gecikmesi
ON AÇIK
OFF KAPALI
Montaj kılavuzu
27
vaziyetteki zamanlayıcılar
+X°C
L
K K
–X°C
ON
OFF
G
75°C
F
35°C
ON
OFF
2 Depolama işletimi
Eşanlı olarak hacim ısıtma ve kullanım sıcak suyu ısıtma
(depolama) talebi olduğunda, kullanım suyu çalışan zamanlayı-
cıya göre ısıtılacak, ardından çalışan zamanlayıcıya göre hacim
ısıtma tekrar başlayacak, daha sonra çalışır zamanlayıcıya göre
kullanım suyu ısıtma tekrar başlayacaktır, depolama ayar
noktasına erişilen kadar bu sürecektir.
E
D
C
J
H
B
A
1
A İşletim
Hacim ısıtma
Kullanım suyu ısıtma
B Kullanım sıcak suyu depolama termo-açma talebi
C Kullanım sıcak su deposu sıcaklığı
D Oda sıcaklığı termo-açma talebi
E Uzaktan kumanda oda sıcaklığı
F Kullanım sıcak suyu alt sınır sıcaklığı
G Kullanım sıcak suyu üst sınır sıcaklığı (imkan dahilindeki
maksimum depolama sıcaklığı) [b-03]
H Kullanım sıcak suyu yeniden ısıtma minimum sıcaklığı
[b-00]
J Kullanım sıcak suyu yeniden ısıtma maksimum sıcaklığı
[b-01]
K Harici oda termostatı ayar noktası
L Harici oda termostatı AÇIK/KAPALI tepki gecikmesi
ON AÇIK
OFF KAPALI
1 Kullanım suyu ısıtma için minimum işletim süresi
(ilk 30 dakika [d-01])
2 Kullanım suyu ısıtma için aralık minimum durdurma süresi
(ilk 15 dakika [d-02])
3 Kullanım suyu ısıtma için maksimum işletim süresi
(ilk 30 dakika [d-01])
+X°C
K K
L
–X°C
ON
OFF
G
75°C
F 35°C
ON
OFF
3
2
