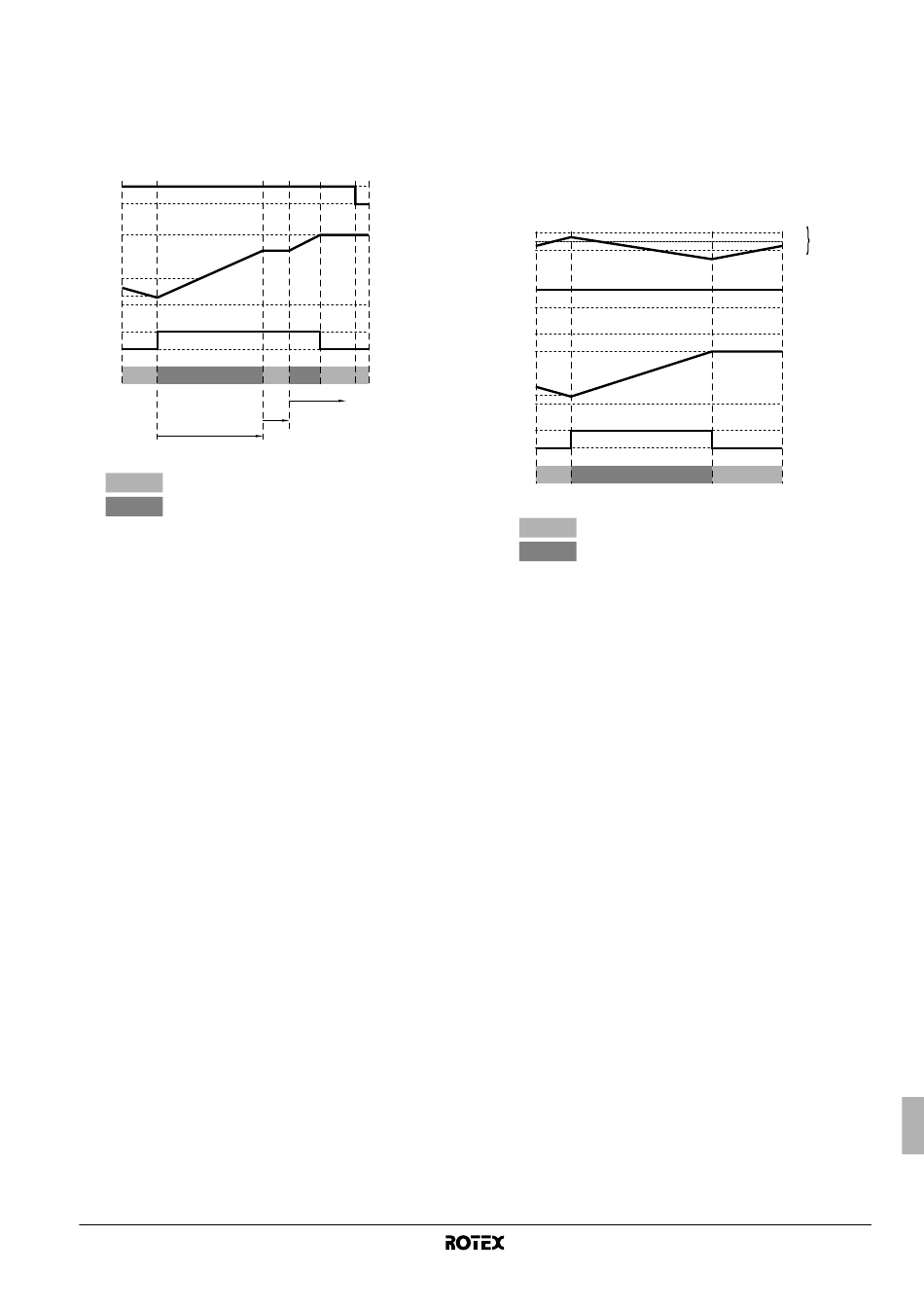

2 Operaţiunea de stocare
Când se cere în acelaşi timp încălzirea spaţiului şi încălzirea
apei menajere (stocarea), apă menajeră va fi încălzită conform
temporizatorului în funcţiune, apoi încălzirea spaţiului va începe
din nou conform temporizatorului în funcţiune, apoi încălzirea
apei menajere va porni din nou conform temporizatorului în
funcţiune, aceasta va continua până se atinge valoarea de
referinţă pentru stocare.
D
C
J
H
B
A
1
A Funcţionare
Încălzirea spaţiului
Încălzirea apei menajere
B Stocarea apei menajere calde termo la cerere
C Temperatura rezervorului de apă menajeră caldă
D Apa la ieşire termo la cerere
F Temperatura limită inferioară a apei menajere calde
G Temperatura limită superioară a apei menajere calde
(temperatura de stocare maximă posibilă) [b-03]
H Temperatura minimă de reîncălzire a apei menajere calde
[b-00]
J Temperatura maximă de reîncălzire a apei menajere
calde [b-01]
ON Cuplat
OFF Decuplat
1 Timpul minim de funcţionare pentru încălzirea apei
menajere (iniţial 30 minute [d-01])
2 Intervalul de timp minim de oprire a încălzirii apei
menajere (iniţial 15 minute [d-02])
3 Timpul maxim de funcţionare pentru încălzirea apei
menajere (iniţial 30 minute [d-01])
RKHBRD011~016ABV1+Y1
Unitate interioară pentru sistem de pompă termică aer la apă
4PW61218-1A
ON
OFF
G
75°C
F
35°C
ON
OFF
3
2
Termostatul extern de încăpere
Când este atinsă temperatura de reîncălzire, încălzirea în continuare
a rezervorului de apă menajeră va fi decisă de situaţiile termo ale
termostatului de încăpere extern şi de temporizatoarele în funcţiune
programate de instalator.
1 Operaţiunea de reîncălzire
Când se cere în acelaşi timp încălzirea spaţiului şi încălzirea
(reîncălzirea) apei menajere, apa menajeră va fi încălzită până
la temperatura maximă de reîncălzire, apoi încălzirea spaţiului
va începe din nou.
E
D
J
C
H
B
A
A Funcţionare
Încălzirea spaţiului
Încălzirea apei menajere
B Reîncălzirea apei menajere calde termo la cerere
C Temperatura rezervorului de apă menajeră caldă
D Temperatura încăperii termo la cerere
E Temperatura încăperii cu telecomandă
F Temperatura limită inferioară a apei menajere calde
G Temperatura limită superioară a apei menajere calde
(temperatura de stocare maximă posibilă) [b-03]
H Temperatura minimă de reîncălzire a apei menajere calde
[b-00]
J Temperatura maximă de reîncălzire a apei menajere
calde [b-01]
K Valoarea de referinţă a termostatului exterior de încăpere
L Histereza cuplării/decuplării termostatului de încăpere
extern
ON Cuplat
OFF Decuplat
+X°C
L
K K
–X°C
ON
OFF
G
75°C
F
35°C
ON
OFF
