Controlo remoto (opção)
Pode ser ligado à unidade interior um controlo remoto secundário
opcional, RKRUAHTA (com a funcionalidade de termóstato de
divisão). A finalidade deste é permitir ao instalador instalar o controlo
remoto normal junto da unidade (por motivos de intervenção técnica)
e instalar outro controlo remoto noutro local (por ex., numa sala de
estar), para controlar a instalação.
Consulte "Instalação do controlo remoto" na página 18 para obter
mais pormenores.
Termóstato de ambiente (opção)
Pode ser ligado à unidade interior um termóstato de ambiente
opcional RKRTR ou RKRTW.
Consulte o manual de instalação do termóstato de ambiente para
obter mais pormenores.
Se essta opção for instalada, não será possível utilizar a
função de termóstato do controlo remoto.
Kit de aquecedor (opção)
Pode se combinado com a unidade interior um kit opcional de
aquecedor RKBUH. A finalidade é proporcionar capacidade de
aquecimento adicional durante épocas de baixa temperatura
exterior. O kit de aquecedor tem 6 kW de capacidade de
aquecimento, estando disponível com fontes de alimentação
monofásicas ou trifásicas. Ao usar este kit de aquecedor, a
instalação da placa opcional de circuito impresso de exigência é
também obrigatória.
Consulte o manual de instalação do kit de aquecedor para obter
mais pormenores.

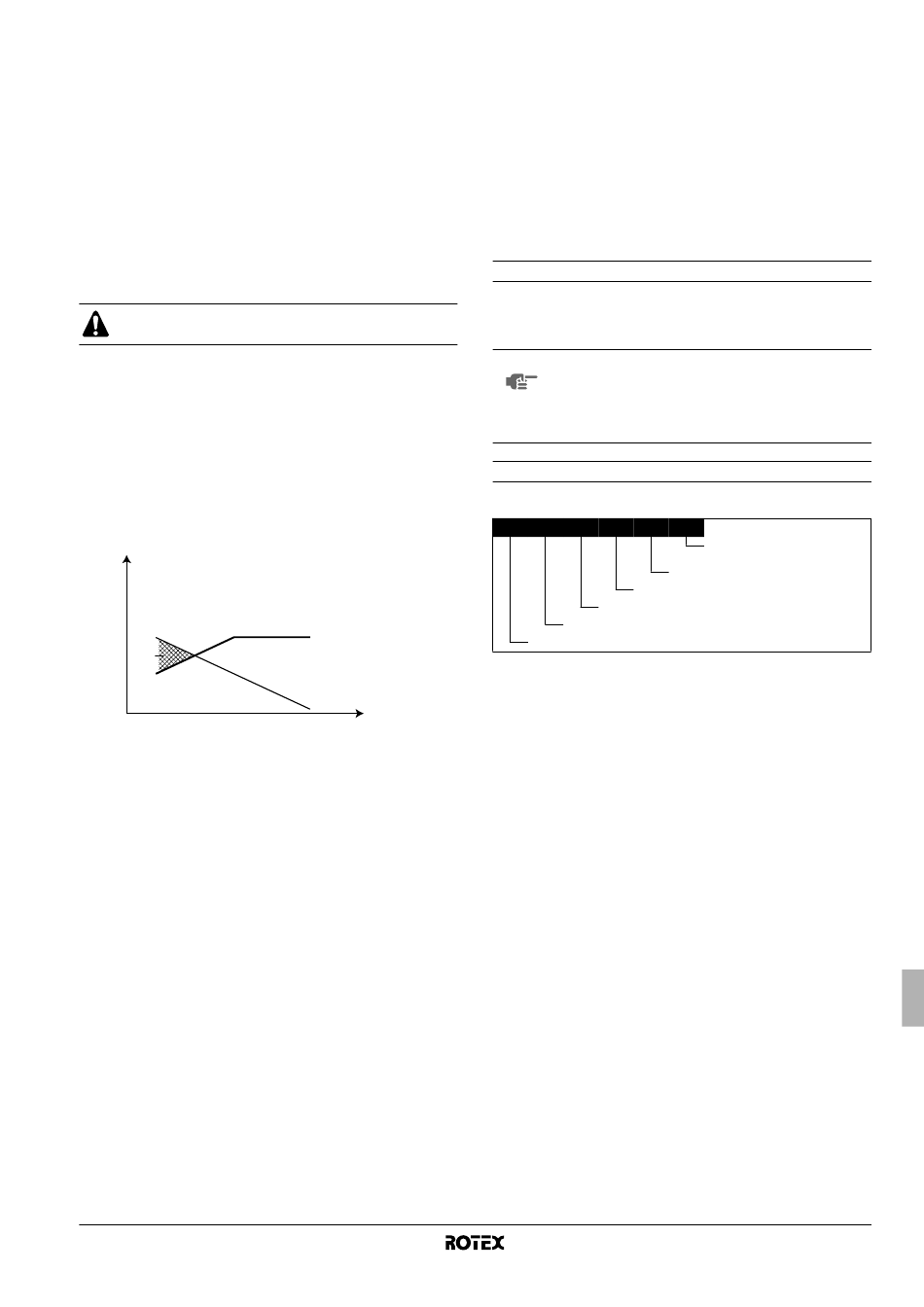

P
H
2
3
1
1 Capacidade da bomba de aquecimento
2 Capacidade de aquecimento necessária (depende do local)
3 Capacidade adicional de aquecimento prestada pelo kit de
aquecedor
T
Temperatura ambiente (exterior)
A
P
Capacidade de aquecimento
H
Placa de circuito impresso de E/S digitais (opção)
Uma placa de circuito impresso opcional de E/S digitais,
EKRP1HBA, pode ser ligada à unidade interior e utilizada para
monitorizar remotamente o sistema. Esta placa de endereços
disponibiliza 3 saídas isentas de tensão.
Consulte o manual de utilização da unidade interior e o manual de
instalação da placa de circuito impresso opcional de E/S digitais,
para mais informações.
Consulte o esquema eléctrico ou o diagrama de ligações,
relativamente às conexões da placa de circuito impresso à unidade.
RKHBRD011~016ABV1+Y1
Unidade interior para o sistema de bomba de calor ar/água
4PW61218-1A
Placa de circuito impresso de exigência (opção)
É possível ligar à unidade interior uma placa de circuito impresso de
exigência opcional EKRP1AHTA. Esta placa de circuito impresso é
necessária quando se instala o kit de aquecedor opcional RKBUH ou
o termóstato de ambiente Rotex RKRTR ou RKRTW, ou quando se
utilizam vários pontod de regulação para controlo. Proporciona a
comunicação com a unidade interior.
Consulte o manual de instalação da placa de circuito impresso de
exigência para obter mais pormenores.
Consulte o esquema eléctrico ou o diagrama de ligações,
relativamente às conexões da placa de circuito impresso à unidade.
Âmbito deste manual
Este manual de instalação descreve os procedimentos para
tratamento, instalação e conexão de todos os modelos de unidades
interiores RKHBRD.
NOTA
Identificação do modelo
Unidade interior
RK
(a) Para obter os valores exactos, consulte "Especificações da unidade" na
T
A
A instalação de bombas de calor exteriores RRRQ é
descrita nos manuais de instalação das unidades de
exterior.
A utilização da unidade interior é descrita no Manual
de Operações da unidade interior.
HBR D 016 AB V1
Série
Capacidade de aquecimento (kW)
Tipo de refrigerante: R134a
Hydro Box - Apenas para aquecimento a altas temperaturas
Kit Rotex
página 40.
V1 = 1N~, 220-240 V, 50 Hz
Y1 = 3N~, 380-415 V, 50 Hz
(a)
