Exemple tipice de aplicaţii
Exemplele de aplicaţie de mai jos sunt date în scop ilustrativ.
Exemple de aplicaţie cu numai 1 radiator de căldură şi
1 sursă de căldură (unitatea RKHBRD)
Dacă există numai 1 radiator de căldură (= tot sistemul are 1 valoare
de referinţă pentru apă), este recomandat să NU se utilizeze un vas
compensator.
Utilizarea unui vas compensator va afecta controlul optim al pompei
unităţii şi va mări inutil costul sistemului.
■

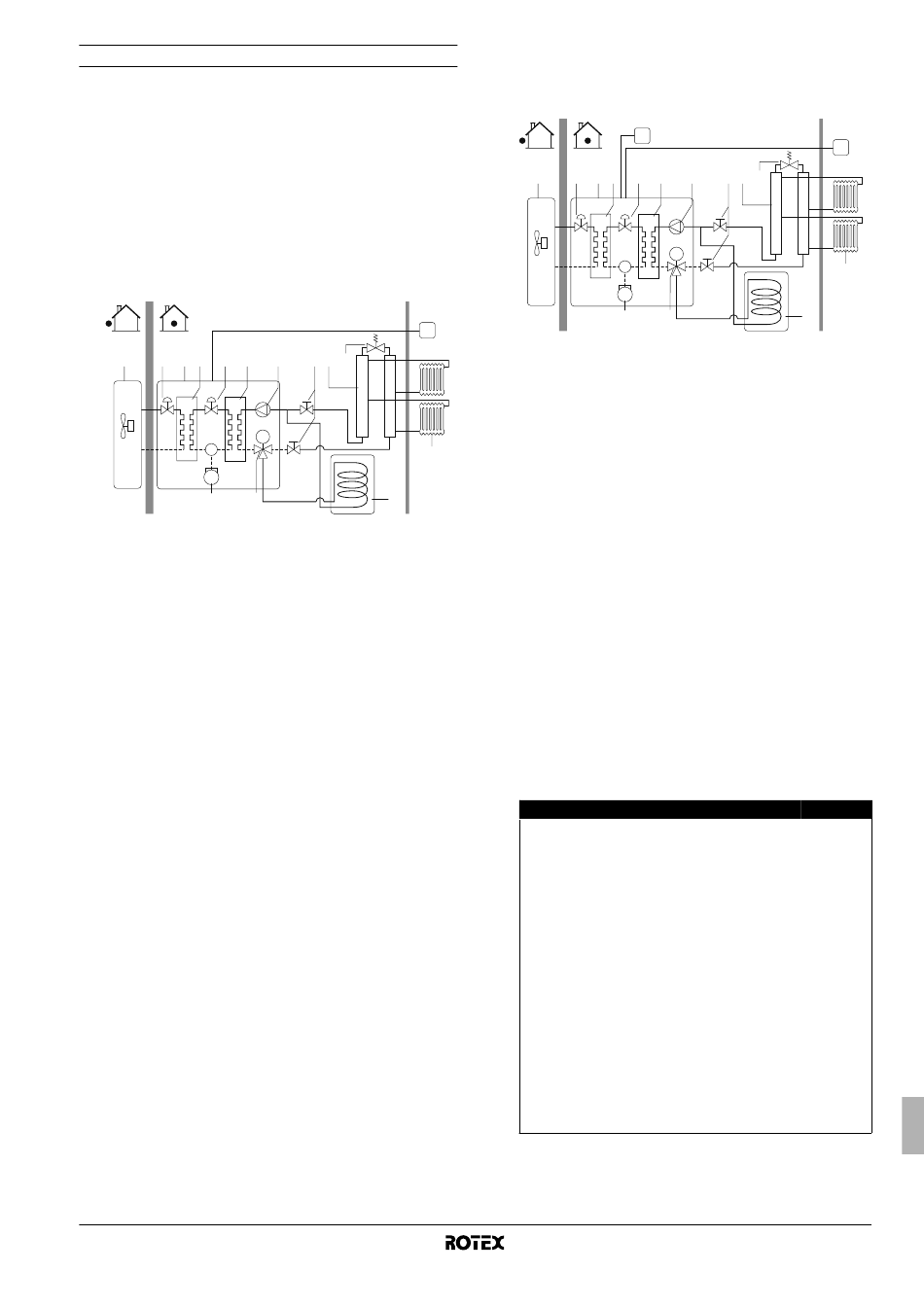

Aplicaţia 1
Încălzirea spaţiului şi încălzirea apei menajere cu o singură
telecomandă instalată în camera de zi.
1 12 2 3 12 4
5 8
1 Unitatea exterioară
2 Unitatea interioară
3 Schimbătorul de
căldură al agentului
frigorific
4 Schimbător de căldură
pentru apă
5 Compresor
6 Pompă
7 Ventil de închidere
8 Ventil cu 3 căi cu
servomotor (opţional)
9 Rezervor de apă
menajeră caldă
(opţional)
Telecomanda oferă un feedback imediat unităţii interioare şi prin
aceasta adaptează inteligent performanţa unităţii la cerinţele de
încălzire a spaţiului. În acest mod nu se produc porniri/opriri
frecvente ale unităţii şi nu există fluctuaţii prea mari ale
temperaturii în încăperile încălzite. Această telecomandă are de
asemenea o funcţionalitate logică inteligentă ce controlează
solicitările combinate de încălzire a spaţiului şi a apei menajere
(de ex. dacă temperatura încăperii scade cu mai mult de 3°C în
timpul operaţiunii de încălzire a apei menajere, unitatea se va
comuta automat înapoi pe încălzirea spaţiului). Nu există
telecomandă lângă unitate. În timpul deservirii de întreţinere,
persoana care execută deservirea poate conecta o telecomandă
suplimentară.
RKHBRD011~016ABV1+Y1
Unitate interioară pentru sistem de pompă termică aer la apă
4PW61218-1A
A B
C1
6 7 10 13
M
11
9
10 Colector (procurare la
faţa locului)
11 Radiator (procurare la
faţa locului)
12 Ventil electronic de
destindere
13 Ventil de ocolire
(procurare la faţa
locului)
C1 Telecomandă
A Loc de instalare
B Cameră de zi
■
Aplicaţia 2
Încălzirea spaţiului şi
telecomandă instalată cu unitatea, şi cu o altă telecomandă
instalată în camera de zi.
C2
1 12 2 3 12 4
5
1 Unitatea exterioară
2 Unitatea interioară
3 Schimbătorul de
căldură al agentului
frigorific
4 Schimbător de căldură
pentru apă
5 Compresor
6 Pompă
7 Ventil de închidere
8 Ventil cu 3 căi cu
servomotor (opţional)
9 Rezervor de apă
menajeră caldă
(opţional)
Telecomanda oferă un feedback imediat unităţii interioare şi prin
aceasta adaptează inteligent performanţa unităţii la cerinţele de
încălzire a spaţiului. În acest mod nu se produc porniri/opriri
frecvente ale unităţii şi nu există fluctuaţii prea mari ale
temperaturii în încăperile încălzite. Această telecomandă are de
asemenea o funcţionalitate logică inteligentă ce controlează
solicitările combinate de încălzire a spaţiului şi a apei menajere
(de ex. dacă temperatura încăperii scade cu mai mult de 3°C în
timpul operaţiunii de încălzire a apei menajere, unitatea se va
comuta automat înapoi pe încălzirea spaţiului). Telecomanda
principală (C1) este instalată în camera de zi şi poate accesa
toate setările (principală). A doua telecomandă (C2) nu poate
accesa reglajele de program şi cele locale (secundară).
Pornirea/oprirea exploatării
Pornirea/oprirea operaţiunii de încălzire a
apei menajere
Reglarea temperaturii apei la ieşire
Reglarea temperaturii încăperii
Pornirea/oprirea modului silenţios
Pornirea/oprirea funcţionării cu valoarea
de referinţă funcţie de vreme
Potrivirea ceasului
Programarea temporizatorului de
program
Cuplarea/decuplarea temporizatorului de
program
Reglaje locale
Afişajul codului de erori
Proba de funcţionare
Funcţionalitatea de termostat de
încăpere
Consultaţi capitolul "Cablajul electric" la pagina 16 despre
conectarea telecomenzii principale şi secundare.
încălzirea apei menajere cu
A B
C1
6 7 10 13
M
11
8 9
10 Colector (procurare la
faţa locului)
11 Radiator (procurare la
faţa locului)
12 Ventil electronic de
destindere
13 Ventil de ocolire
(procurare la faţa
locului)
C1 Telecomandă
(principală)
C2 Telecomandă opţională
(secundară)
A Loc de instalare
B Cameră de zi
Principală Secundară
Acţionabilă Acţionabilă
Acţionabilă Acţionabilă
Acţionabilă Acţionabilă
Acţionabilă Acţionabilă
Acţionabilă Acţionabilă
Acţionabilă Acţionabilă
Acţionabilă Acţionabilă
Acţionabilă —
Acţionabilă —
Acţionabile —
Acţionabil Acţionabil
Acţionabilă Acţionabilă
Acţionabilă —
