Hasar görmüş kabloları, soyulmuş iletken kablolarını ("Dikkat
edilecek hususlar", sayfa 15 bölümündeki 1. uyarıya bakın),
uzatma kabloları veya yıldız sistemi bağlantılarını kullanmayın;
aksi takdirde aşırı ısınma, elektrik çarpması veya yangın
meydana gelebilir.
■
Ürün içerisinde sahada
kullanmayın ve ısıtıcı bandı vs. için terminal bloğundan
beslenen gücü kullanmayın. Aksi takdirde, elektrik çarpması
veya yangına yol açabilir.
■
Bu ünitede bir inverter bulunduğundan, faz ilerletme kapasitörü
takılması güç faktörü iyileştirme etkisini bozmakla kalmaz aynı
zamanda yüksek frekanslı dalgalardan dolayı kapasitörün
anormal ısınması kazasına da yol açabilir. Bu nedenle, hiçbir
zaman faz ilerletme kapasitörü takmayın.
İKAZ
Gerekli sigortaların ve devre kesicilerin takıldığından emin
olun.
■
Sistem empedansı Z kullanıcının beslemesi ile kamuya açık
sys
sistem arasındaki interfaz noktasında Z
eţit olmak ţartıyla bu ekipman EN/IEC 61000-3-11
uyumludur. Ekipmanın sadece sistem empedans Z
Z 'dan küçük veya ona eţit bir beslemeye bağlanması,
max
gerekirse dağıtım ağı iţletmeni ile istiţare ederek ekipman
montajcısı veya kullanıcısının sorumluluğudur. Z
■ (2)
EN/IEC 61000-3-12 ile uyumlu ekipman
14.2. Dahili kablo bağlantıları – Parça listesi
AC1,AC2 ........................... Konektör
E1,E2 ................................ Konektör
E1H ................................... Alt plaka ısıtıcısı
FU1 ................................... Sigorta 30 A
FU2,FU3............................ Sigorta 3,15 A
FU4,FU5............................ Sigorta 1 A 250 V
HR1,HR2........................... Konektör
L ........................................ Cereyanlı
L1R.................................... Reaktör
LED A ................................ Pilot lamba
M1C................................... Kompresör motoru
M1F ................................... Fan motoru
MRM10,MRM20,MRC/W .. Manyetik röle
N........................................ Nötr
PCB1,PCB2 ...................... Baskılı devre kartı
PM1................................... Güç modülü
Q1L ................................... Aşırı yük koruyucu
R1T~R3T........................... Termistör
S2~S102 ........................... Konektör
SA2 ................................... Darbe koruyucu
Sheet metal ....................... Terminal şeridi sabitleme plakası
SW1 .................................. Zorlamalı AÇMA/KAPAMA anahtarı
SW4 .................................. Lokal ayar anahtarı
U........................................ Konektör
V........................................ Konektör
V2,V3,V5,V9,V100 ............ Varistör
W....................................... Konektör
X11A,X12A ........................ Konektör
X1M,X2M .......................... Terminal şeridi
Y1E ................................... Elektronik genleşme vanası serpantini
Y1R ................................... Tersleyici solenoid vana serpantini
Z1C~Z7C........................... Ferrit çekirdek
(1) ≤75 A anma akımına sahip ekipman için kamuya açık düţük akımlı
besleme sistemlerindeki voltaj değiţiklikleri, voltaj dalgalanmaları ve
oynamaları için sınırları tespit eden Avrupa/Uluslararası Teknik Standardı.
(2) Her bir fazda >16 A ve ≤75 A giriţ akımı ile kamuya açık düţük akımlı
sistemlere bağlanan ekipman tarafından üretilen harmonik akımlar için
sınırları tespit eden Avrupa/Uluslararası Teknik Standardı.
Montaj kılavuzu
14
temin edilen elektrik parçaları
'dan küçük veya ona
max
(1)
değerinin
sys
=0,42 Ω
max

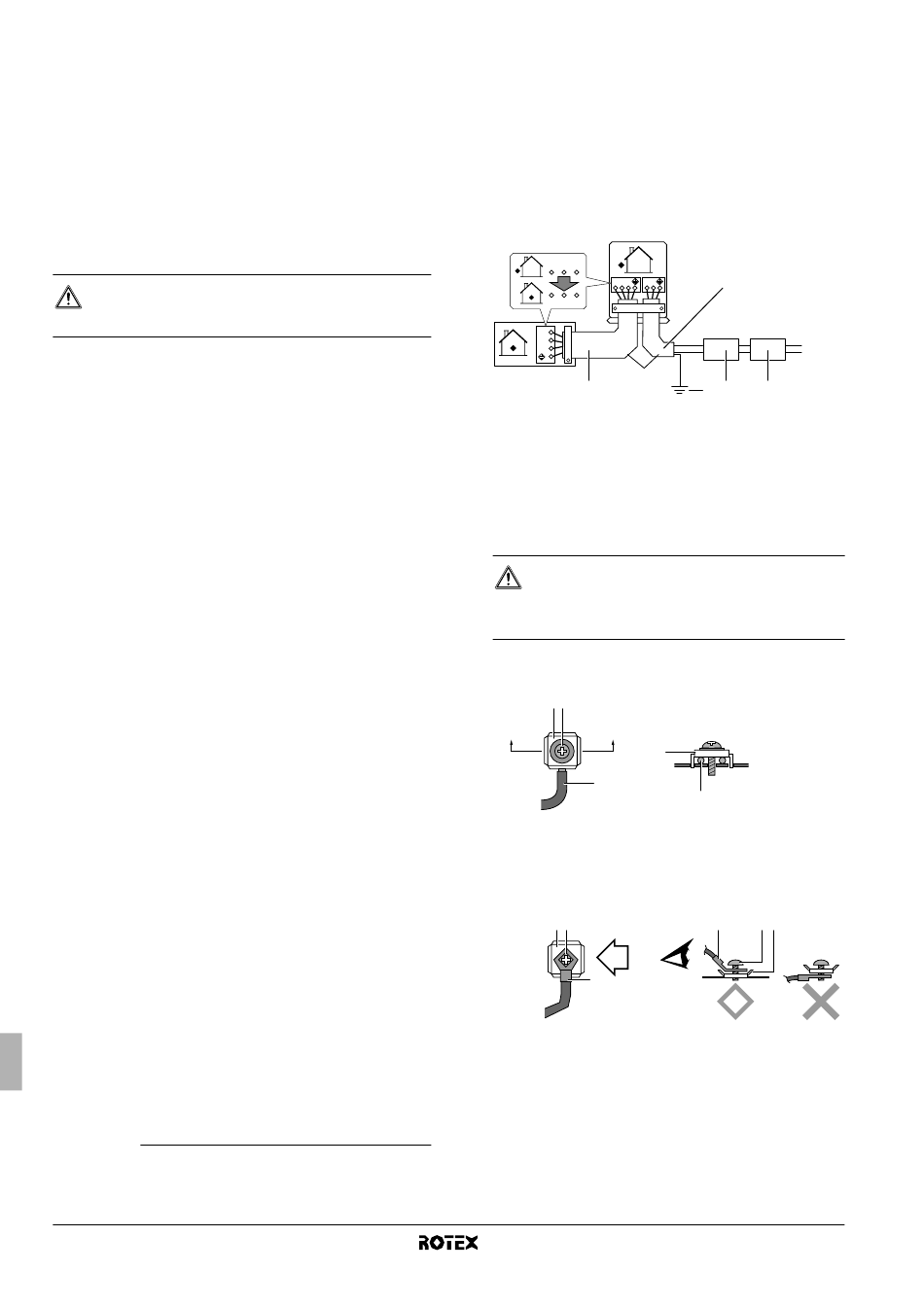

14.3. Güç beslemesinin ve üniteler arası kabloların
bağlanması
1 Kablonun yalıtımını (20 mm) soyun.
2 Bağlantı kablolarını iç ve dış üniteler arasına terminal
numaraları eşleşecek (aşağıdaki kablo şemasına bakın)
şekilde bağlayın. Terminal vidalarını sağlam şekilde sıkın.
Vidaların sıkılması için düz uçlu tornavida kullanılmasını
öneririz.
Kablo bağlantı talimatları için, ayrıca "Dikkat edilecek hususlar",
sayfa 15 bölümündeki 2. uyarıya bakın.
1 2 3
1 2 3
1
2
3
ile
1
1 İç ünite ile dış ünite arasındaki bağlantı: kablo uzunluğu
10 m'den fazlaysa, ∅1,5 mm kablolar yerine ∅2,5 mm
kablolar kullanın.
2 Güç besleme kablosu
(maksimum çalışma akımı için ünite etiketine bakın)
3 Topraklama
4 Emniyet kesici
5 Toprak kaçağı devre kesicisi
3 Topraklama terminali yalıtımı
UYARI
Bu ünite mutlaka topraklanmalıdır.
Topraklama
yürürlükteki standardı takip edin.
■ Tek çekirdekli kabloları döşerken aşağıda açıklanan yöntemi
kullanın.
3 2
A
1 Tek çekirdekli kablo
2 Vida
3 Düz pul
■ Yuvarlak
bükümlü
yöntemi takip edin.
3 2
1 Yuvarlak kablo pabucu
2 Vida
3 Düz pul
4 Bağlanan kabloyu çekin ve bağlantının kesilmediğinden emin
olun. Daha sonra, kabloları kablo pabuçlarıyla sabitleyin. Aynı
zamanda bkz. "Dikkat edilecek hususlar", sayfa 15.
2
1 2 3 L N
H05VV
3 4 5
için, elektrik montajlarına
AA'
A'
3
1
1
terminaller kullanılıyorsa,
1 2 3
B
B
1
RRLQ006~008BBV3
Hava kaynaklı ısı pompası dış ünitesi
4PW68222-1 – 02.2011
50 Hz
230 V
ilişkin
aşağıdaki
