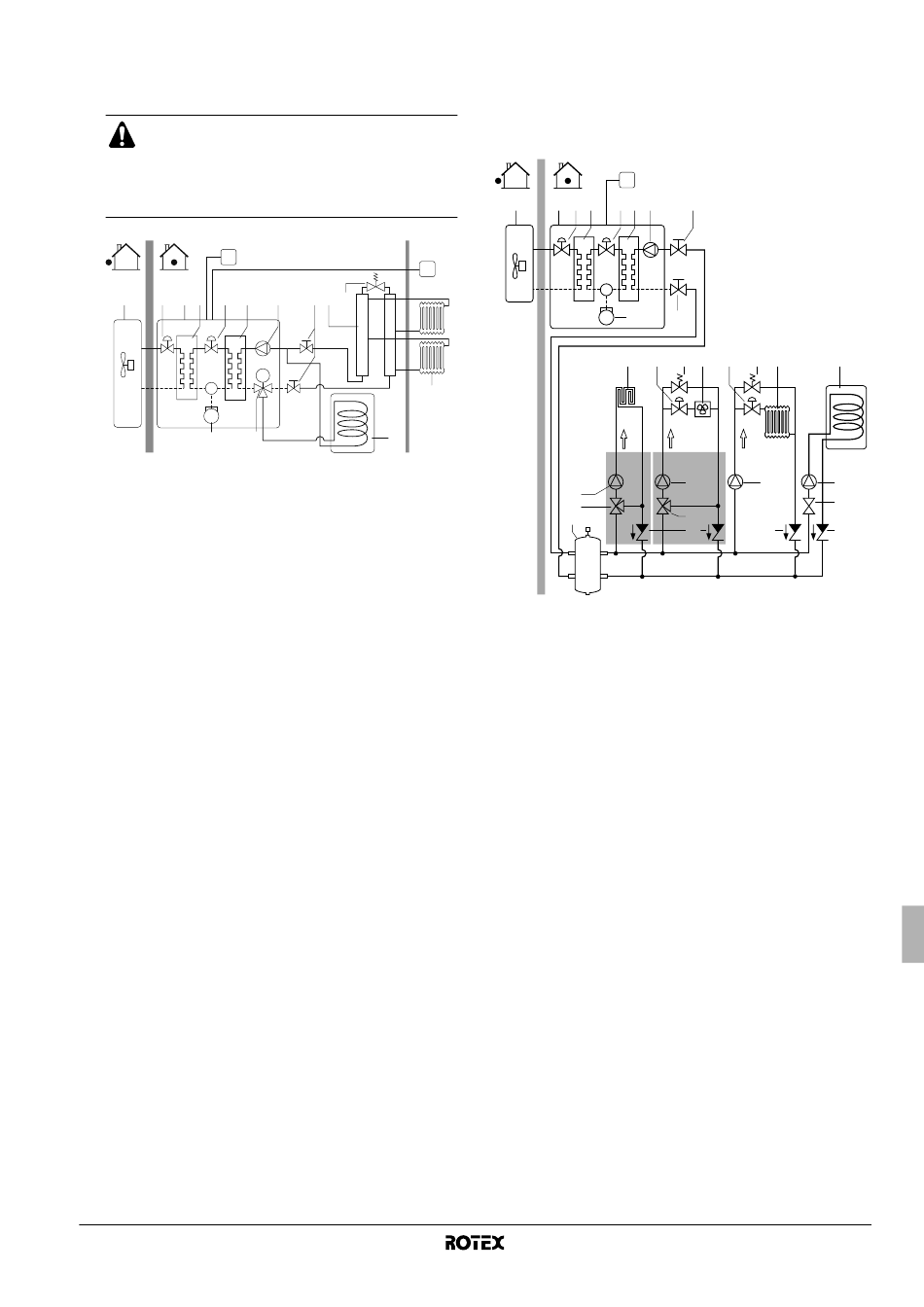

Aplicación 3
Calefacción para habitaciones y calentamiento de agua caliente
sanitaria con un único control remoto instalado en la unidad y el
termostato para habitaciones externo instalado en la sala de estar.
De forma opcional, el termostato para habitaciones
Rotex RKRTR o RKRTW puede conectarse al
sistema Rotex. Rotex no puede garantizar el buen
funcionamiento, ni la fiabilidad del sistema si se utiliza
otro termostato. Por este motivo Rotex no puede
ofrecer garantía del sistema en este caso.
C1
1 12 2 3 12 4
5 8
1 Unidad exterior
2 Unidad interior
3 Intercambiador de calor
de refrigerante
4 Intercambiador de calor
del agua
5 Compresor
6 Bomba
7 Válvula de cierre
8 Válvula de 3 vías
motorizada (opción)
9 Depósito de agua
caliente sanitaria
(opcional)
Solamente hay un control de encendido/apagado (ON/OFF) del
termostato para habitaciones. No existe función lógica inteligente
para la calefacción para habitaciones. Cuando exista una
demanda simultánea de calefacción y agua caliente sanitaria, el
funcionamiento del agua caliente sanitaria se realizará de acuerdo
con el funcionamiento mínimo y máximo del temporizador.
Ejemplos de aplicación con 2 o más emisores de calor
diferentes y una única fuente de calor (unidad RKHBRD)
La utilización de diferentes emisores de calor supone la utilización de
diferentes puntos de referencia del agua en el sistema.
Dichas instalaciones deben llevarse a cabo mediante una botella de
equilibrado y cada emidor de calor deberá disponer de una bomba
específica.
■
Aplicación 4
La calefacción proporcionada a través de la combinación de
circuitos cerrados de calefacción de suelo radiante, unidad
fancoil y calefacción de radiador. Para aplicaciones de cale-
facción de suelo en combinación con radiadores, la temperatura
del agua suministrada por el sistema Rotex es demasiado alta.
Por este motivo, es necesario un dispositivo reductor de tempe-
ratura (suministro independiente) para bajar la temperatura (el
agua caliente se mezclará con agua fría para reducir la tempe-
ratura). El control de esta válvula de suministro independiente
no se realiza mediante el sistema de bomba de calor. El funcio-
namiento y configuración del circuito de suministro de agua
independiente y la selección de la botella de equilibrado, las
bombas etc..., es responsabilidad del instalador. Rotex sola-
mente ofrece la posibilidad de varios puntos de referencia a
petición.
RKHBRD011~016ABV1+Y1
Unidad interior para bomba de calor de aire-agua
4PW61218-1A
A B
T
6 7 10 13
M
11
9
10 Colector (suministro
independiente)
11 Radiador (suministro
independiente)
12 Válvula de expansión
electrónica
13 Válvula de by-pass
(suministro
independiente)
C1 Control remoto
T Termostato de la
habitación
A Lugar de instalación
B Sala de estar
■ Patrón A
El depósito de agua caliente sanitaria se instala en paralelo
con el dispositivo(s) de reducción de temperatura. Esto
permite el funcionamiento de la unidad en calefacción para
habitaciones y calentamiento de agua sanitaria simultánea-
mente. El ajuste de la distribución del agua en este caso, es
responsabilidad del instalador.
C1
1 2 3 4 3 5 6 10
9 10
12 13 14
FHL
35°C 45°C
TRD1 TRD2
19
18
11
1 Unidad exterior
2 Unidad interior
3 Válvula de expansión
electrónica
4 Intercambiador de
calor de refrigerante
5 Intercambiador de
calor del agua
6 Bomba
8 Depósito de agua
caliente sanitaria
(opcional)
9 Compresor
10 Válvula de cierre
11 Botella de equilibrado
(suministro
independiente)
12 FHL: Circuito cerrado
de calefacción radiante
en suelos (suministro
independiente)
13 Válvula de cierre
(suministro indepen-
diente) o kit de
válvulas de 2 vías
EKVKHPC para el
convector de la bomba
de calor (opcional)
15 16 14 17 8
FCU
65°C
19 19 19
21
18
20 20 20
14 Válvula de bypass
(suministro
independiente)
15 FCU: Unidad fancoil o
FWXV (opcional)
16 Válvula de cierre
(suministro
independiente)
17 Radiador (suministro
independiente)
18 Válvula de mezcla
(suministro
independiente)
19 Bomba (suministro
independiente)
20 Válvula antirretorno
(suministro
independiente)
21 Válvula (suministro
independiente)
(Consulte el apartado
"Control de puntos de
referencia múltiples"
en la página 31 para
obtener más
información).
C1 Mando a distancia
TRD1 Dispositivo reductor de
temperatura 1
TRD2
Dispositivo reductor de
temperatura 2
