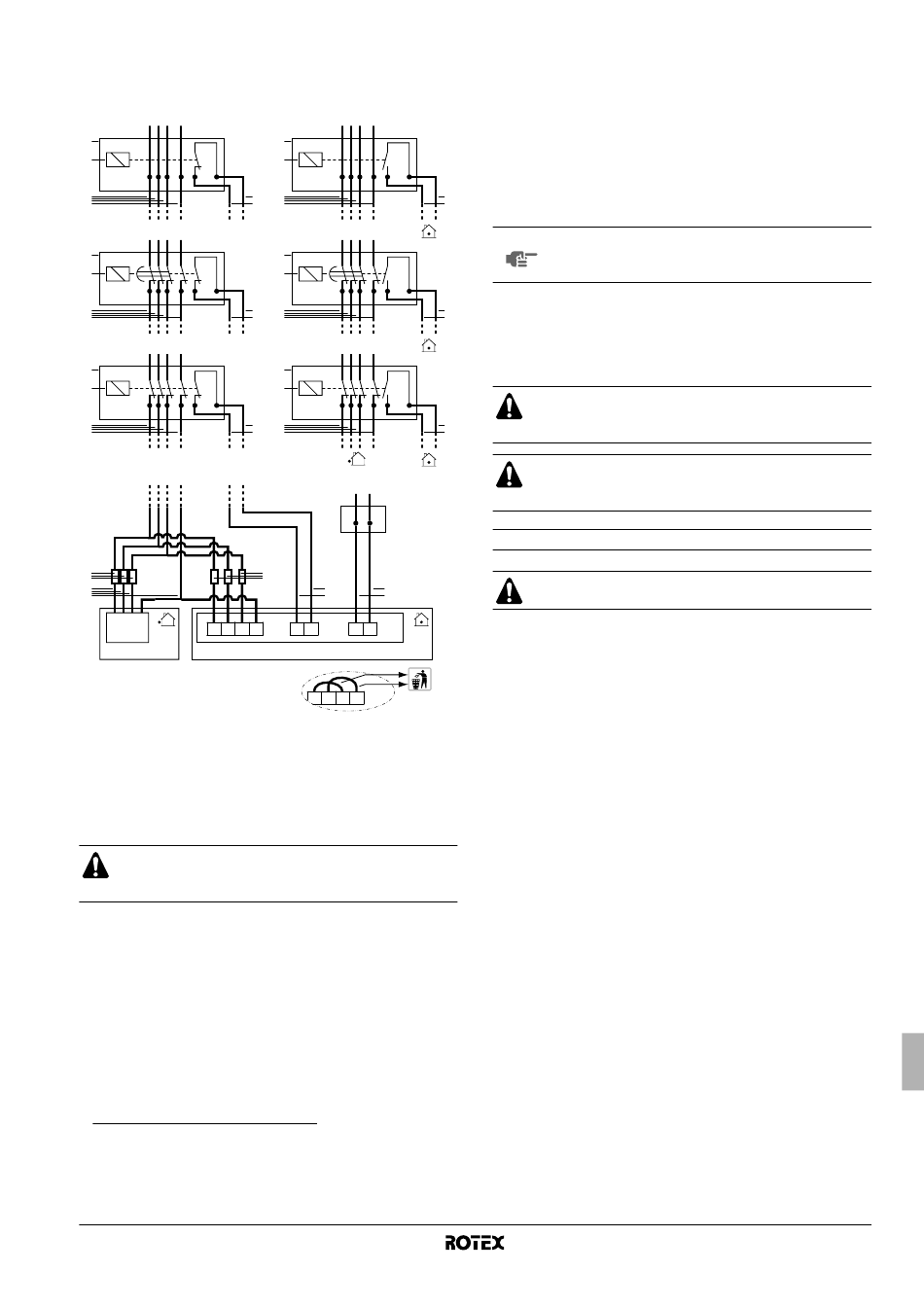

Yalnız Y1 ünite tipleri için (3~)
[6-04]=1
1
L1 L2L3 N
1
2 S1S
3
2
L1 L2L3 N
1
2 S1S
3
3
L1 L2L3 N
1
2 S1S
3
6
3
L1 L2 L3 N X1M
1 İndirimli elektrik tarifesi besleme kutusu
2 Elektrik şirketinin sinyalini kontrol eden alıcı
3 İndirimli elektrik tarifesi güç kaynağı
4 İç üniteye giden gerilimsiz kontak
5 Normal elektrik tarifesi güç kaynağı
6 Sigorta (sahadan temin edilir)
İndirimli elektrik tarifesi kurulumu olması halinde, normal
elektrik tarifesi güç kaynağı bağlamadan önce X2M
üzerindeki kablo bağlantı köprülerini çıkarın.
İç ve dış ünite indirimli elektrik tarifesi güç kaynağına bağlandığında,
elektrik şirketinin indirimli elektrik tarifesini kontrol eden gerilimsiz
kontak X3M'nin 7 ve 8 bağlantılarına bağlanmalıdır (yukarıdaki
şekilde gösterildiği gibi).
Elektrik şirketi tarafından indirimli elektrik tarife sinyali gönderildiği
anda parametre [6-04]=1 olduğunda, bu kontak açılacak ve ünite
zorunlu kapama moduna girecektir
Elektrik şirketi tarafından indirimli elektrik tarife sinyali gönderildiği
anda parametre [6-04]=2 olduğunda, bu kontak kapanacak ve ünite
zorunlu kapama moduna girecektir
(1) Sinyal tekrar yayınlandığında, gerilimsiz kontak kapanacak ve ünite işletimi
yeniden başlayacaktır. Bu nedenle otomatik yeniden başlatma fonksiyonunun
etkin halde bırakılması önemlidir. "Saha ayarları" sayfa 19 bölümündeki saha
ayarı "[8] Opsiyon kurulumu, [8-01]" konusuna bakın.
(2) Sinyal tekrar yayınlandığında, gerilimsiz kontak açılacak ve ünite işletimi yeniden
başlayacaktır. Bu nedenle otomatik yeniden başlatma fonksiyonunun etkin halde
bırakılması önemlidir. "Saha ayarları" sayfa 19 bölümündeki saha ayarı
"[8] Opsiyon kurulumu, [8-01]" konusuna bakın.
RKHBRD011~016ABV1+Y1
Hava su tipi ısı pompa sistemi iç ünitesi
4PW61218-1A
[6-04]=2
1
L1 L2L3 N
1
2 S1S
4 3
2
L1 L2L3 N
1
2 S1S
4 3
3
L1 L2L3 N
1
2 S1S
4 3
L N
6
4 5
X1M 7 8 X3M 8 9 X2M
8 9 10 11 X2M
(1)
.
(2)
.
Tip 1
İndirimli elektrik tarifesi güç kaynağı güç beslemesinde kesinti
olmayan tiptedir.
Tip 2
İndirimli elektrik tarifesi güç kaynağı süre dolduğunda güç
beslemesinde kesinti oluşacak tiptedir.
Tip 3
İndirimli elektrik tarifesi güç kaynağı, güç beslemesinin derhal
4
kesintiye uğrayacağı tiptedir.
NOT İndirimli
beslemesinin kesintiye uğramadığı türden olması
durumunda ünite kapanmaya zorlanacaktır.
4
İlk çalıştırma ve konfigürasyon
İç ünite, montaj ortamına (dış hava, takılan opsiyonlar, vs.) ve
kullanıcı düzeyine uyum için montajcı tarafından yapılandırılmalıdır.
Bu bölümde yer alan bütün bilgilerin montajcı tarafından
sırasıyla okunması ve sistemin uygulanabilir şekilde
4
düzenlenmesi önemlidir.
Bir güç kesintisi olduğunda ve güç üniteye geri geldiğinde
sistem otomatik olarak ayarlarını geri yükler ve yeniden
başlar.
Çalıştırma öncesi kontroller
Bağlantı yapmadan önce güç girişini kesin.
Ünitenin montajından sonra aşağıdakileri kontrol edin:
1 Saha kablo bağlantıları
Saha kablo bağlantılarının "Elektrik kablo tesisatı" sayfa 14
bölümünde açıklanan talimatlara, kablo bağlantı şemalarına,
Avrupa ve ulusal düzenlemelere göre yapıldığından emin olun.
2 Sigortalar ve koruma cihazları
Sigortaların ve diğer yerel olarak montajı yapılan koruma
cihazlarının "Elektrik özellikleri" sayfa 38 bölümünde belirtilen
büyüklük ve tipte olduğunu kontrol edin. Bir sigorta ya da
koruma cihazının atlanmadığından emin olun.
3 Toprak kablo bağlantıları
Toprak kablolarının gereği gibi bağlandığından ve toprak
terminallerinin sıkıldığından emin olun.
4 İç kablo bağlantıları
Gevşek bağlantılar veya zarar görmüş elektrik elemanları
açısından anahtar kutusunu ve ünitenin içini gözle kontrol edin.
5 Montaj
Üniteyi çalışmaya başlatırken anormal gürültü ve titreşimlerin
olmaması için ünitenin gereği gibi monte edildiğini kontrol edin.
6 Zarar görmüş donatım
Ünitenin içini, zarar görmüş elemanlar veya sıkıştırılmış borular
açısından kontrol edin.
7 Soğutucu kaçağı
Ünitenin içini soğutucu kaçağı açısından kontrol edin. Soğutucu
kaçağı varsa, yerel satıcınızı arayın.
Soğutucu boru bağlantılarından sızmış olan hiçbir soğutucuya
dokunmayın.
Bu, soğuk ısırmasına yol açabilir.
8 Su kaçağı
Ünitenin içini su kaçağı açısından kontrol edin. Su kaçağı olması
durumunda su giriş ve su çıkış kesme vanalarını kapatın ve
yerel satıcınızı arayın.
elektrik tarifesi güç kaynağının,
