Rotex RKHBRD011ABV1 Manuel D'installation page 337

Uzaktan kumanda ile oda sıcaklık kontrolü
Oda sıcaklığının aşırı düşmesini önlemek için, yeniden ısıtma
sıcaklığına erişildiğinde kullanım sıcak su deposunun depolama
sıcaklığına kadar daha fazla ısıtılmasına uzaktan kumandanın oda
termostatı tarafından karar verilecektir.

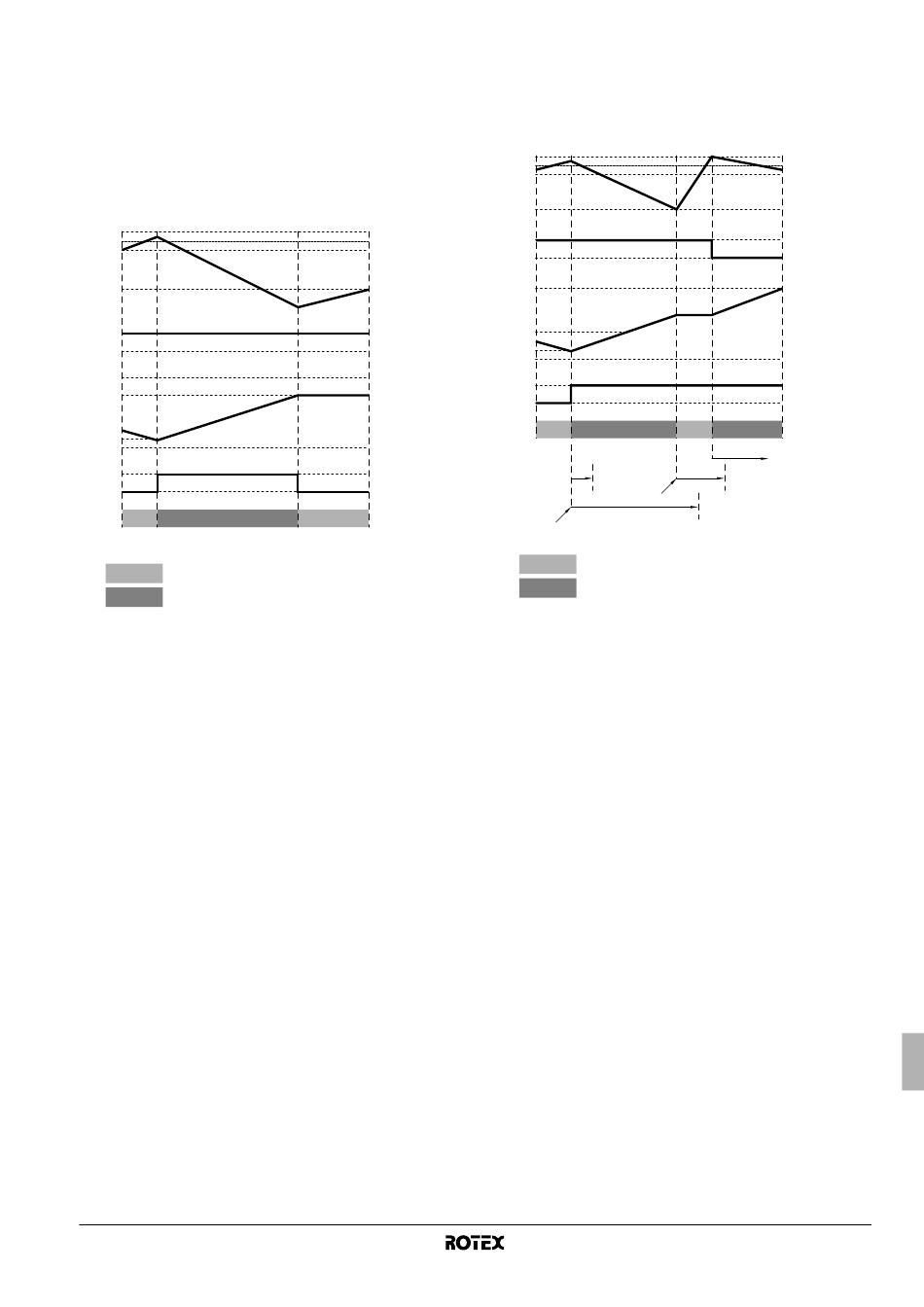

1 Yeniden ısıtma işletimi
Eşanlı olarak hacim ısıtma ve kullanım suyu ısıtma (yeniden
ısıtma) talep edildiğinde, kullanım suyu maksimum yeniden
ısıtma sıcaklığına kadar ısıtılacak, ardından hacim ısıtma tekrar
başlayacaktır.
K
E
D
J
C
H
B
A
A İşletim
Hacim ısıtma
Kullanım suyu ısıtma
B Kullanım sıcak suyu yeniden ısıtma termo-açma talebi
C Kullanım sıcak su deposu sıcaklığı
D Oda sıcaklığı termo-açma talebi
E Uzaktan kumanda oda sıcaklığı
F Kullanım sıcak suyu alt sınır sıcaklığı
G Kullanım sıcak suyu üst sınır sıcaklığı (imkan dahilindeki
maksimum depolama sıcaklığı) [b-03]
H Kullanım sıcak suyu yeniden ısıtma minimum sıcaklığı
[b-00]
J Kullanım sıcak suyu yeniden ısıtma maksimum sıcaklığı
[b-01]
K Uzaktan kumanda termostat ayar noktası
ON AÇIK
OFF KAPALI
RKHBRD011~016ABV1+Y1
Hava su tipi ısı pompa sistemi iç ünitesi
4PW61218-1A
2 Depolama işletimi
Eşanlı olarak hacim ısıtma ve kullanım suyu ısıtma (depolama)
talebi olduğunda, kullanım suyu ısıtılacak ancak oda sıcaklığı
ayar noktasından 3°C aşağı düşer düşmez hacim ısıtma ayar
noktasının 0,5°C üzerine kadar çalışacak, ardından kullanım
suyu depolama ayar noktasına kadar tekrar ısıtılacaktır.
K
E
+0.5°C
D
–0.5°C
–3.0°C
C
J
ON
H
OFF
G
75°C
B
A
F 35°C
ON
OFF
A
B
C
D
E
F
G
H
J
K
ON
OFF
1
2
3
4
5
6
(a) Minimum işletim süresi sadece oda sıcaklığının ayar noktasına göre
(b) Maksimum işletim süresi sadece oda sıcaklığının ayar noktasına göre
1 3
6
2
5
İşletim
Hacim ısıtma
Kullanım suyu ısıtma
Kullanım sıcak suyu depolama termo-açma talebi
Kullanım sıcak su deposu sıcaklığı
Oda sıcaklığı termo-açma talebi
Uzaktan kumanda oda sıcaklığı
Kullanım sıcak suyu alt sınır sıcaklığı
Kullanım sıcak suyu üst sınır sıcaklığı (imkan dahilindeki
maksimum depolama sıcaklığı) [b-03]
Kullanım sıcak suyu yeniden ısıtma minimum sıcaklığı
[b-00]
Kullanım sıcak suyu yeniden ısıtma maksimum sıcaklığı
[b-01]
Uzaktan kumanda termostat ayar noktası
AÇIK
KAPALI
Kullanım suyu ısıtma için minimum işletim süresi
(a)
(ilk 10 dakika [d-00])
Kullanım suyu ısıtma için maksimum işletim süresi
(b)
(ilk 30 dakika [d-01])
Kullanım suyu ısıtma için aralık minimum durdurma süresi
(ilk 15 dakika [d-02])
Eşanlı işletim yok
Kullanım suyu ısıtma başlatılması için zamanlayıcılar
Hacim ısıtma başlatılması için zamanlayıcılar
3°C'den daha fazla aşağıda olması ve J ayar noktasına ulaşılması halinde
geçerlidir.
0,5°C'den daha fazla aşağıda olması ve J ayar noktasına ulaşılması
halinde geçerlidir.
+0.5°C
–0.5°C
–3.0°C
ON
OFF
G
75°C
F 35°C
ON
OFF
4
Montaj kılavuzu
28
