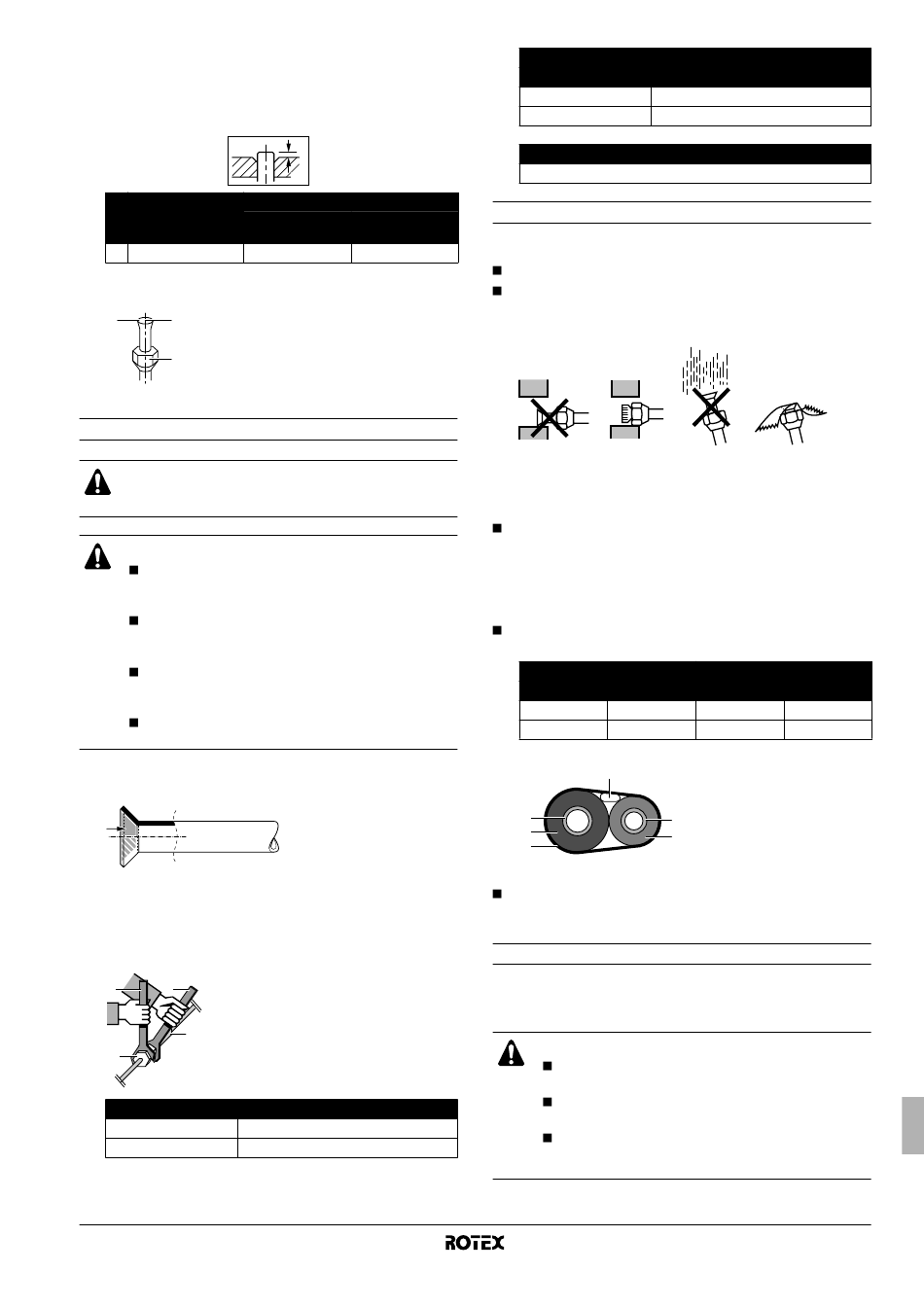

3 Stop vanasından havşa somununu sökün ve boru üzerine
yerleştirin.
4 Boruya havşa açın. Tam olarak aiağıda gösterilen pozisyona
ayarlayın.
R410A için havşa
takımı (kavramalı tip)
A 0~0,5 mm
5 Havşanın düzgün açıldığını kontrol edin.
1 2
1 Havşanın iç yüzeyi kusursuz olmalıdır.
2 Boru ucuna eşit olarak tam daire
şeklinde havşa açılmalıdır.
3
3 Havşa somununun takıldığından emin
olun.
Dış üniteye soğutucu borularının bağlanması
Sahadaki tüm boru tesisat işlemleri lisanslı bir soğutma
teknisyeni tarafından yapılmalı ve ilgili yerel ve ulusal
yönetmeliklere uygun olmalıdır.
İKAZ
Havşa kısmında mineral yağ kullanmayın.
Sisteme giren
azaltacaktır.
Daha önceki montajlarda kullanılmış boruları asla
kullanmayın. Sadece
parçaları kullanın.
Ömrünü garantilemek için bu R410A ünitesine hiçbir
zaman bir kurutucu takmayın. Kurutucu madde
eriyerek sisteme zarar verebilir.
Kusurlu havşa açılması soğutucu gaz kaçağına yol
açabilir.
1 Havşa somununu takarken, havşanın iç yüzeyine eter yağı veya
ester yağı sürün ve iyice sıkmadan önce 3 veya 4 tur elle sıkın.
2 Havşa somununu gevşetirken, daima iki anahtarı birlikte
kullanın.
Boru bağlantılarını yaparken somunun çatlamasını ve kaçakları
önlemek amacıyla havşa somununu sıkmak için daima bir açık
ağız anahtar ile tork anahtarını birlikte kullanın.
1
1 2
2
3
3
4
4
Havşa somunu
Ø6,4 mm (1/4")
Ø15,9 mm (5/8")
RRHQ+RRLQ006~008BAV3
Hava su tipi ısı pompası için dış ünite
4PW54244-1
A
Geleneksel havşa takımı
Kavrama tipi Kelebek somun tipi
(Ridgid tipi) (Imperial tipi)
1,0~1,5 mm 1,5~2,0 mm
mineral yağ ünitelerin ömrünü
üniteyle beraber verilen
Tork anahtarı
Somun anahtarı
Boru birleşimi
Havşa somunu
Havşa somunu sıkma torku
15~17 N•m
63~75 N•m
Vana başlığı sıkma torku
Vana başlığı
Ø6,4 mm (1/4")
Ø15,9 mm (5/8")
Servis ağzı başlığı sıkma torku
10,8~14,7 N•m
Soğutucu borularının döşenmesi
Boru işlemi esasları
Borunun açık ucunu toz neme karşı koruyun.
Tüm boru kavisleri mümkün mertebe yumuşak olmalıdır. Büküm
için bir boru bükme aleti kullanın.
Bükme yarıçapı 30 ila 40 mm veya daha büyük olmalıdır.
Bakır ve ısı yalıtım malzemelerinin seçimi
Ticari bakır borular ve eklenti parçaları kullanıldığında aşağıdakilere
dikkat edin:
Yalıtım malzemesi: polietilen köpük
Isı transfer oranı: 0,041
0,045 kcal/mh°C)
Soğutucu gaz borusunun yüzey sıcaklığı maksimum 110°C'ye
ulaşır.
Bu sıcaklığa karşı koyacak yalıtım ısı yalıtım malzemeleri seçin.
Gaz ve sıvı borularının her ikisini de yalıtılmalı ve aşağıda
verilen yalıtım ölçüleri sağlanmalıdır.
Boru ebadı
Dış çap Kalınlık
6,4 mm (1/4") 0,8 mm
15,9 mm (5/8") 1,0 mm
2
1
6
5
Gaz ve sıvı soğutucu boruları için ayrı termal yalıtım boruları
kullanın.
Hava alınması ve gaz kaçağının kontrol edilmesi
Bütün boru bağlantı işleri tamamlandıktan ve dış ünite iç üniteye
bağlandıktan sonra, havanın alınması ve gaz kaçağı kontrolü
yapılması gerekir.
UYARI
Soğutucu devresi
(R410A) başka hiçbir şey karıştırmayın.
Soğutucu gaz kaçağı olduğunda, odayı en kısa
zamanda ve mümkün olduğunca çok havalandırın.
Diğer soğutucular
toplanmalıdır ve
bırakılmamalıdır.
Gaz borusu
21,6~27,4 N•m
44,1~53,9 N•m
ila 0,052 W/mK (0,035
Boru yalıtımı
İç çap Kalınlık
8-10 mm ≥10 mm
16-20 mm ≥13 mm
1 Gaz borusu
2 Üniteler arası kablolar
3 Sıvı borusu
3
4 Sıvı borusu yalıtımı
4
5 Son işlem bandı
6 Gaz borusu yalıtımı
içine belirtilen soğutucudan
gibi R410A, her zaman
asla doğrudan çevreye
Montaj kılavuzu
ila
