2 Akumulační provoz
Při současném požadavku na prostorové vytápění a ohřev
užitkové vody (akumulace) bude spuštěn ohřev užitkové vody,
avšak při poklesu okolní teploty o 3°C vzhledem k nastavené
hodnotě bude spuštěn prostorový ohřev, dokud se teplota
nezvýší o 0,5°C nad nastavenou hodnotu, poté bude znovu
spuštěn ohřev užitkové vody až do nastavené hodnoty
akumulační teploty.
K
E
D
C
J
H
B
A
1
6
5
A Provoz
Prostorové vytápění
Ohřev užitkové vody
B Požadavek na akumulační teplotu horké užitkové vody
C Teplota v nádrži na horkou užitkovou vodu
D Požadavek na teplotnu prostředí
E Teplota prostředí regulovaná dálkovým ovladačem
F Spodní teplotní limit horké užitkové vody
G Horní teplotní limit horké užitkové vody (nejvyšší možná
teplota akumulace) [b-03]
H Minimální teplota opětovného ohřevu horké užitkové vody
[b-00]
J Maximální teplota opětovného ohřevu horké užitkové
vody [b-01]
K Nastavená hodnota teploty pomocí termostatu dálkového
ovladače
ON ZAP
OFF VYP
1 Minimální provozní doba ohřevu užitkové vody (výchozí
nastavení je 10 minut [d-00])
2 Maximální provozní doba ohřevu užitkové vody (výchozí
nastavení je 30 minut [d-01])
3 Minimální časový interval zastavení ohřevu užitkové vody
(výchozí nastavení je 15 minut [d-02])
4 Bez současného provozu
5 Časovače pro spuštění ohřevu užitkové vody
6 Časovač pro spuštění prostorového ohřevu
(a) Minimální provozní doba je platná pouze tehdy, je-li okolní teplota nejméně
o 3°C nižší, než nastavená hodnota a je-li dosaženo nastavené hodnoty J.
(b) Maximální provozní doba je platná pouze tehdy, je-li okolní teplota nejméně
o 0,5°C nižší, než nastavená hodnota a je-li dosaženo nastavené
hodnoty J.
Instalační manuál
29
+0.5°C
–0.5°C
–3.0°C
ON
OFF
G
75°C
F 35°C
ON
OFF
4
3
2
(a)
(b)
Regulace s více nastavenými hodnotami
Chcete-li používat regulaci s více nastavenými hodnotami, je nutné
nainstalovat zařízení na redukci teploty (
teploty převádí vysokou teplotu vstupní vody na sníženou teplotu
výstupní vody, se kterou je voda přiváděna do spotřebiče
(spotřebičů).
Jsou-li nainstalována zařízení na redukci teploty, systém lze
nakonfigurovat na provoz s více nastavenými hodnotami teploty
vody.
Nastavené hodnoty teploty vody lze vybrat jako funkci provozních
schémat s více nastavenými hodnotami.
Následující 2 možná provozní schémata jsou vysvětlena podrobně.
Regulace s více nastavenými hodnotami podle schématu A
Během normálního provozu jsou režimy ohřevu užitkové vody a
prostorového vytápění odděleny a aktivují se přerušovaně tak, aby
byl splněn současný požadavek. Pro tento účel lze schéma s více
nastavenými hodnotami A nakonfigurovat tak, aby byl současně
možný ohřev užitkové vody a prostorové vytápění bez přerušení.

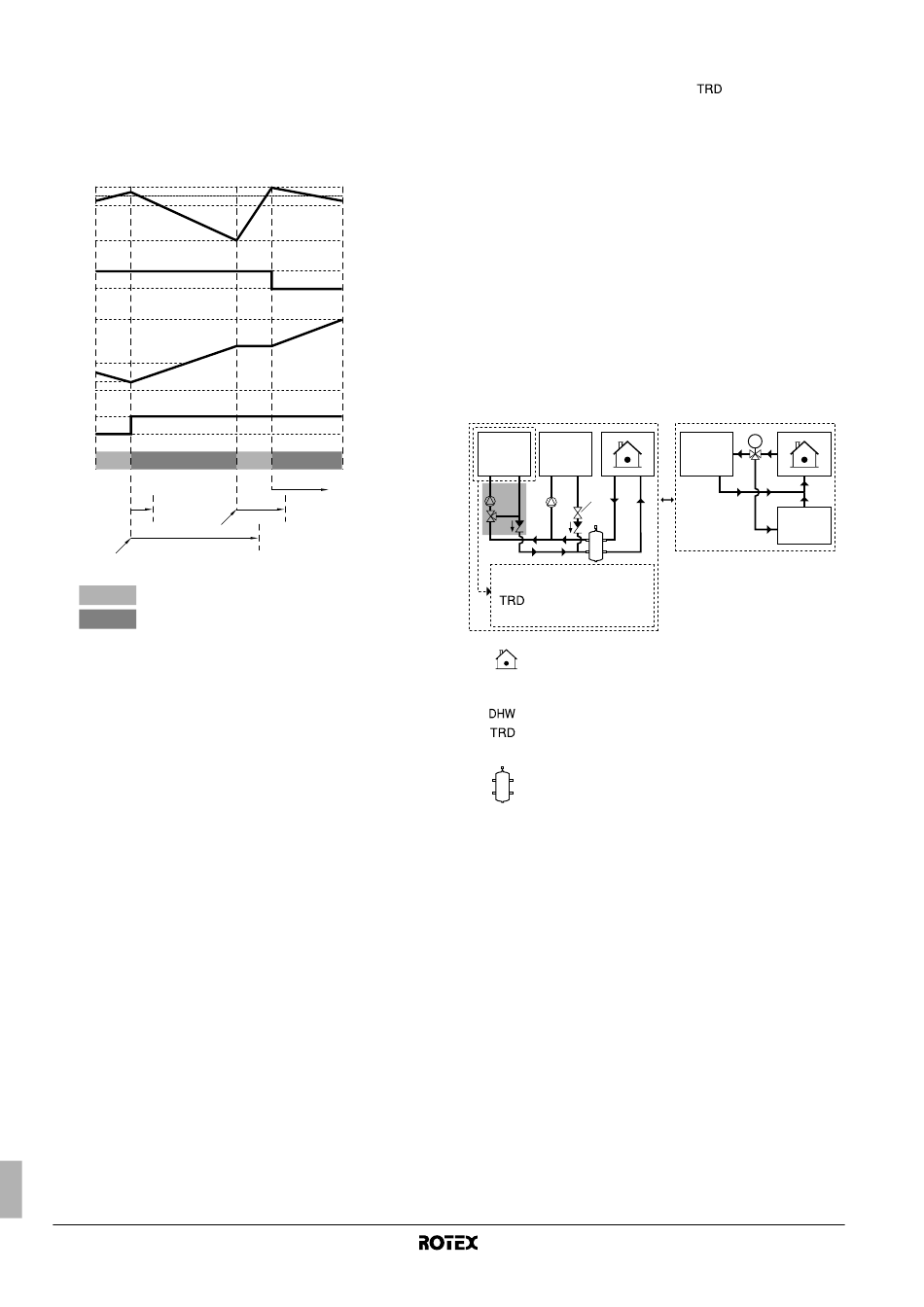

Schematické znázornění:
Uspořádání schématu A
Space 1 DHW
TRD
1
Je nutné použít ochranu pomocí
zařízení na redukci teploty
( ) (v závislosti na
nastavené hodnotě)
Vnitřní jednotka
1 Uzavírací ventil nádrže na horkou užitkovou vodu (běžná
dodávka)
Nádrž na horkou užitkovou vodu
Zařízení na redukci teploty
Space 1 Prostor 1
Vyrovnávací láhev
■
Během prostorového ohřevu je dodávka vody uskutečňována na
základě zvolené nastavené hodnoty teploty vody pro prostorový
ohřev. V okruhu spirály nádrže na horkou užitkovou vodu musí
být zařazen uzavírací-ventil (běžná dodávka). Tento ventil musí
být uzavřen, aby byla nádrž na horkou užitkovou vodu chráněna
před ochlazením vodou o nižší teplotě, která prochází spirálou
během prostorového vytápění. Připojení a ovládání tohoto
uzavíracího ventilu je odpovědností instalačního technika.
■
Během ohřevu užitkové vody je nastavená teplota vody běžně
vyšší, než nastavená hodnota požadovaná při prostorovém
vytápění. Ventil umožňující vstup vody do cívky nádrže na
horkou užitkovou vodu je otevřený. Tepelné čerpadlo dodává
vodu o vyšší teplotě, která je potřebná pro výrobu horké
užitkové vody. Spotřebiče pracující při nižší teplotě musejí být za
této situace chráněny proti vstupu vody o vyšší teplotě použitím
teplotního redukčního ventilu.
Konfigurace podle schématu A umožňuje použití dvou nastavených
hodnot teploty pro prostorové vytápění a jedné nastavené hodnoty
teploty pro ohřev užitkové vody (stejné, jako v klasickém
uspořádání).
Vnitřní jednotka pro systém tepelných čerpadel vzduch-voda
). Zařízení na redukci
Klasické uspořádání
M
Space 1
DHW
RKHBRD011~016ABV1+Y1
4PW61218-1A
