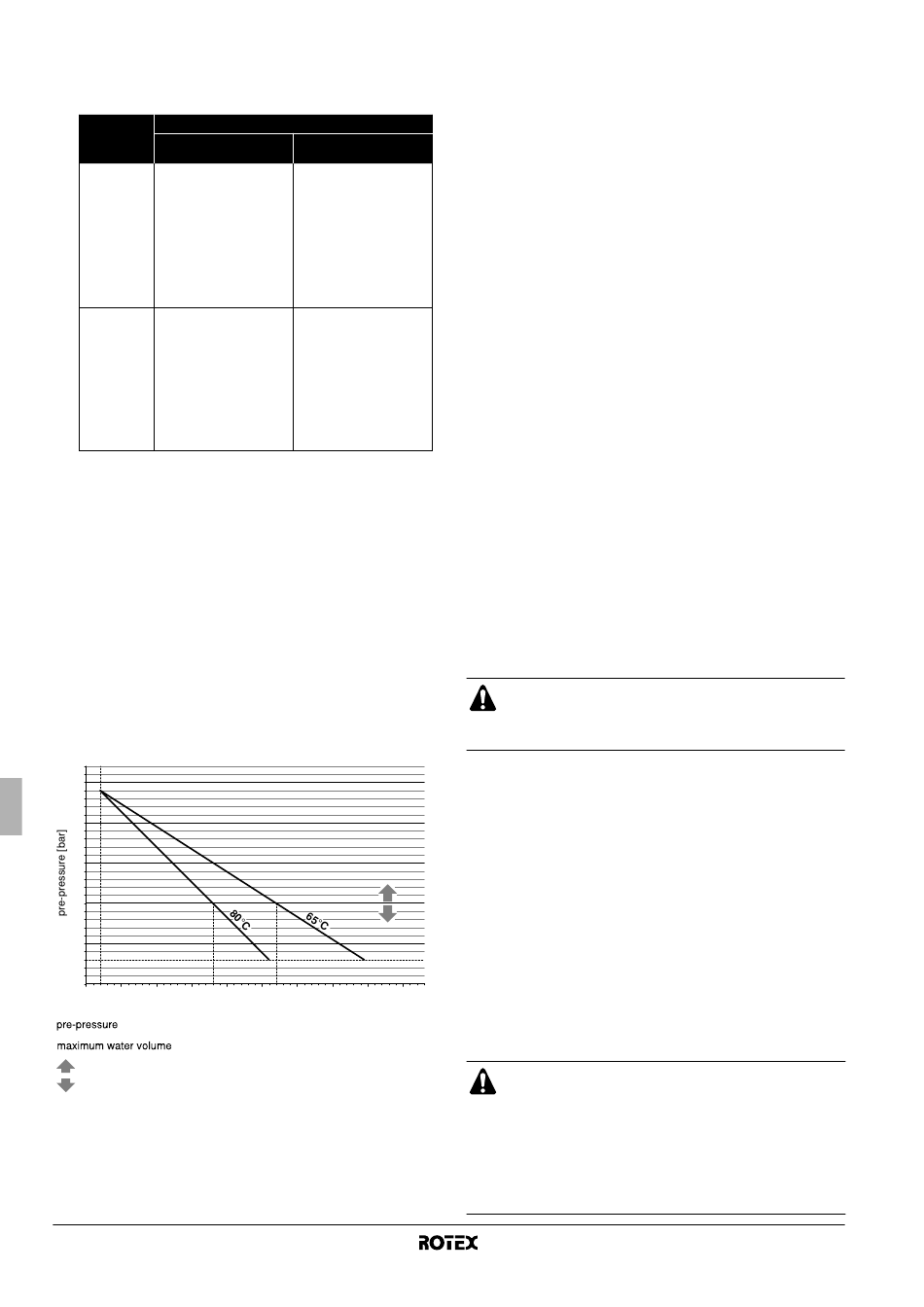

Réglage De La Pré-Pression Du Vase D'expansion; Raccordement Du Circuit D'eau - Rotex RKHBRD011ABV1 Manuel D'installation

2 A l'aide du tableau et des instructions ci-dessous, déterminer si
la prépression du vase d'expansion nécessite un ajustement et
déterminer si le volume d'eau total dans l'installation est en
dessous du volume d'eau maximal autorisé.
Différence
65°C ≤270 l
de hauteur
(a) 80°C ≤180 l
d'installation
Aucun réglage de
≤7 m
pré-pression requis
Actions requises:
• la pré-pression doit être
augmentée, calculer en
fonction de "Calcul de la
pré-pression du vase
>7 m d'expansion"
• vérifier si le volume d'eau
est inférieur au volume
d'eau maximal autorisé
(utiliser le graphique
ci-dessous)
(a) Différence de hauteur d'installation: hauteur de différence (m) entre le point
le plus eau du circuit d'eau et l'unité intérieure. Si l'unité est située au point
le plus haut de l'installation, la hauteur d'installation est considérée à 0 m.
Calcul de la pré-pression du vase d'expansion
La pré-pression (Pg) à régler dépend de la différence de hauteur
d'installation maximale (H) et est calculée comme ci-dessous:
Pg=(H/10+0,3) bar
Vérification du volume d'eau maximal autorisé
Pour déterminer le volume d'eau autorisé maximal dans l'ensemble
du circuit, procéder comme suit:
1 Déterminer le volume d'eau maximal correspondant à la
pré-pression calculée (Pg) à l'aide du graphique ci-dessous.
2 Vérifier que le volume d'eau total dans l'ensemble du circuit
d'eau est inférieur à cette valeur.
Si ce n'est pas le cas, le vase d'expansion à l'intérieur de l'unité
intérieure est trop petit pour l'installation.
2.5
2
1.5
1
0.5
0.3
0.0
0 20 50 100 150 200
maximum water volume [l]
= pré-pression
= volume d'eau maximal
= augmenter volume de pré-pression
= diminuer volume de pré-pression
Exemple 1
L'unité intérieure est installée 5 m en dessous du point le plus élevé
du circuit d'eau. Le volume d'eau total dans le circuit d'eau est de
100 l.
Dans cet exemple, aucune action ou réglage n'est requis.
Manuel d'installation
14
Volume d'eau
65°C >270 l
80°C >180 l
Actions requises:
• la pré-pression doit être
diminuée, calculer en
fonction de "Calcul de la
pré-pression du vase
d'expansion"
• vérifier si le volume d'eau
est inférieur au volume
d'eau maximal autorisé
(utiliser le graphique
ci-dessous)
Vase d'expansion de l'unité
trop petit pour l'installation.
Il faudra rajouter une vase
d'expansion
supplémentaire
dimensionné et fourni par
l'installateur.
250 300 350 400 450
Exemple 2
L'unité intérieure est installée au point le plus élevé du circuit d'eau.
Le volume d'eau total dans le circuit d'eau est de 380 l.
Résultat:
■
Etant donné que 380 l est supérieur à 180 l ou 270 l, la
pré-pression doit être réduite (voir le tableau ci-dessus).
■
La pré-pression requise est:
Pg=(H/10+0,3) bar=(0/10+0,3) bar=0,3 bar
■
Le volume d'eau maximal correspondant peut être lu à partir du
graphique: environ 380 l pour l'eau de sortie de 65°C et environ
250 l pour l'eau de sortie de 80°C.
■
Si l'eau de sortie est à 65°C et étant donné que le volume d'eau
total (380 l) n'est pas supérieur au volume d'eau maximum
(380 l), le vase d'expansion suffit pour l'installation.
Si l'eau de sortie est à 80°C et étant donné que le volume d'eau
total (380 l) est supérieur au volume d'eau maximum (250 l) du
vase d'expansion, un vase d'expansion supplémentaire doit être
installé.
Réglage de la pré-pression du vase d'expansion
Lorsqu'il est nécessaire de changer la pré-pression par défaut du
vase d'expansion (1 bar), garder à l'esprit les directives suivantes:
■
Utiliser uniquement de l'azote sec pour régler la pré-pression du
vase d'expansion.
■
Un réglage inapproprié de la pré-pression du vase d'expansion
entraînera un dysfonctionnement du système. Par conséquent,
la pré-pression doit uniquement être ajustée par un technicien
qualifié.
Pour pouvoir régler la pré-pression du vase d'expansion, le coffret
électrique doit être retiré de l'unité. La manière de procéder est
expliquée dans le chapitre "Ouverture de l'unité" à la page 37.

Raccordement du circuit d'eau

Les raccordements d'eau doivent être faits. L'emplacement du
raccord d'entrée d'eau et le raccord de sortie d'eau sur l'unité
intérieure sont illustrés dans le chapitre "Principaux composants" à la
page 7.
Veiller à ne pas déformer la tuyauterie de l'appareil en
utilisant une force excessive lors du raccordement du
tuyau. La déformation de la tuyauterie pourrait entraîner un
mauvais fonctionnement de l'appareil.
La présence d'air, d'humidité ou de poussière dans le circuit d'eau
peut entraîner des dysfonctionnements. Par conséquent, lors de la
connexion du circuit d'eau, prière de tenir compte des points
suivants:
■
N'utiliser que des conduites propres.
■
Maintenir l'extrémité de la conduite vers le bas pour retirer les
bavures.
■
Couvrir l'extrémité de la conduite lorsque vous l'insérez dans
une paroi, afin d'éviter toute pénétration de poussière et de
saleté.
■
Utiliser un bon agent d'étanchéité pour filet afin de rendre les
raccords étanches.
■
Lors de l'utilisation de tuyau métalliques sans laiton, veiller à
isoler les deux matériaux l'un de l'autre pour éviter la corrosion
galvanique.
■
Etant donné que le laiton est un matériau doux, utiliser l'outillage
adéquat pour raccorder le circuit d'eau. Un outillage inapproprié
entraînera des dégâts aux tuyaux.
■
L'unité ne doit être utilisée que dans un réseau
d'alimentation en eau fermé. L'application dans un
réseau d'alimentation en eau ouvert conduit à une
corrosion excessive de la tuyauterie d'eau.
■
Ne jamais utiliser de composants revêtus de zinc
dans le circuit d'eau. Une corrosion excessive de ces
pièces peut se produire étant donné que des tuyaux
de cuivre sont utilisés dans le circuit d'eau interne de
l'unité.
