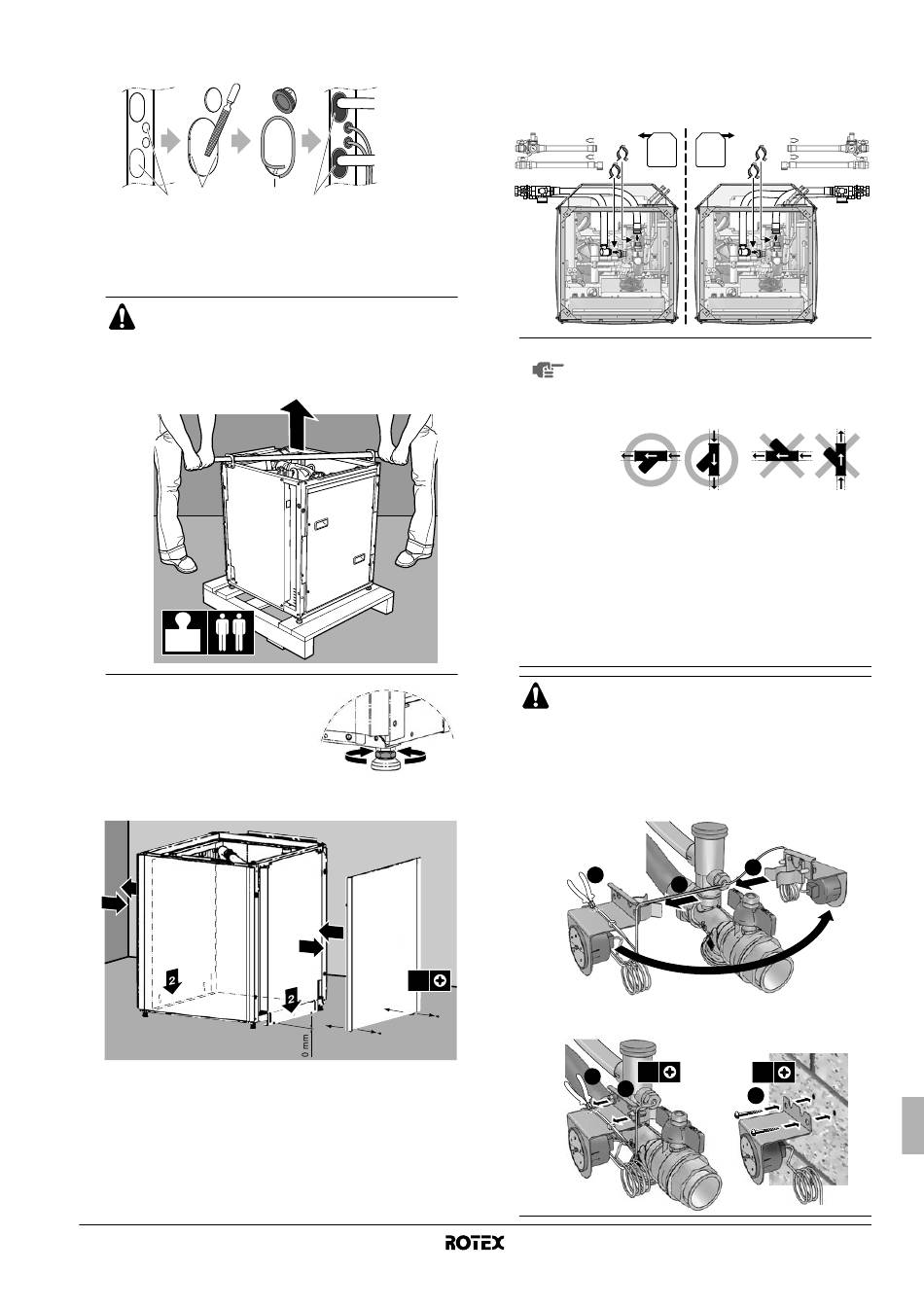

■ Instalaţi garniturile (accesorii) în jurul orificiilor prestabilite
pentru a preveni deteriorările.
1 2
1 Orificiu prestabilit
2 Bavură
■
Plasaţi unitatea în locul de instalare adecvat.
Greutatea unităţii este de aproximativ 145 kg. Pentru
montarea unităţii sunt necesare cel puţin două
persoane.
Utilizaţi plăcile livrate cu unitatea pentru a ridica
unitatea.
145 kg
■
Orizontalizaţi unitatea la o poziţie
stabilă cu ajutorul picioarelor de
orizontalizare.
■
Apăsaţi pe sol benzile de izolaţie fonică şi fixaţi plăcile laterale
cu şuruburile corespunzătoare.
1
3
■
Închideţi panoul (panourile) de izolaţie fonică şi panoul
(panourile) decorative care vor fi pe partea peretelui şi pentru
care nu mai e posibilă fixarea după ce unitatea este aşezată în
poziţia sa finală.
RKHBRD011~016ABV1+Y1
Unitate interioară pentru sistem de pompă termică aer la apă
4PW61218-1A
3 4
3 Garnitură
4 Chit sau materiale de izolare
(procurare la faţa locului)
3
1
2x
■
Racordaţi mai întâi tubulatura flexibilă pentru apă livrată cu
unitatea la tubulatura de legătură. Racordaţi apoi tubulatura
flexibilă pentru apă prin orificiile prestabilite la sistemul de apă al
unităţii pentru a preveni îndoirea (răsucirea) excesivă a
tubulaturii flexibile pentru apă în timpul lucrului.
■
NOTĂ Luaţi în considerare cu grijă locul de instalare
a conductei flexibile de intrare a apei.
■
În funcţie de direcţia de curgere a apei, filtrul
de apă trebuie poziţionat aşa cum este
prezentat în figura.
■
Lăsaţi spaţiu suficient pentru a permite
accesul uşor la curăţarea filtrului de apă şi
controlul funcţionării normale a supapei de
siguranţă.
■
Asiguraţi
descărcarea supapei de siguranţă (procurare
la faţa locului).
■
Luaţi în considerare sprijinirea conductei de
intrare a apei şi a conductei de ieşire a apei
pentru a nu tensiona tubulatura de legătură.
Este foarte importantă menţinerea bunei vizibilităţi a
manometrului. Poziţia
modificată aşa cum este prezentat în figura de mai
jos. Aveţi grijă ca tubul capilar să nu vină în contact cu
muchiile ascuţite şi preveniţi pe cât posibil îndoirea
tubului capilar.
■
Modificaţi poziţia manometrului când tubulatura
este pe partea stângă a unităţii
1
■
Montarea manometrului
2 şuruburi se procură la faţa locului).
2x
1
2
un furtun flexibil pentru
manometrului poate
3
2
pe perete (cele
2x
3
