Besturing met meerdere instelpunten

Om besturing met meerdere instelpunten te gebruiken, is een
temperatuurverlagingsapparaat (
verlagingsapparaat zet de hoge temperatuur intredend water om in
een verlaagde temperatuur uittredend water dat naar het (de)
toestel(len) zal worden gestuurd.
Wanneer temperatuurverlagingsapparaten geïnstalleerd zijn, kan het
systeem worden geconfigureerd voor meerdere instelpunten van het
water.
De instelpunten van het water kunnen worden geselecteerd in functie
van bedrijfspatronen met meerdere instelpunten.
Hieronder vindt u een gedetailleerde verklaring van de 2 mogelijke
patronen.
Besturing met meerdere instelpunten volgens patroon A
Bij normale werking verlopen het verwarmen van water voor
huishoudelijk gebruik en het verwarmen van ruimten gescheiden en
worden zij afwisselend geactiveerd om te voldoen aan een gelijktijdig
verzoek. Patroon A met meerdere instelpunten kan dan worden
geconfigureerd om gelijktijdig verwarmen van water voor huishoude-
lijk gebruik en verwarmen van ruimten zonder onderbreking mogelijk
te maken.

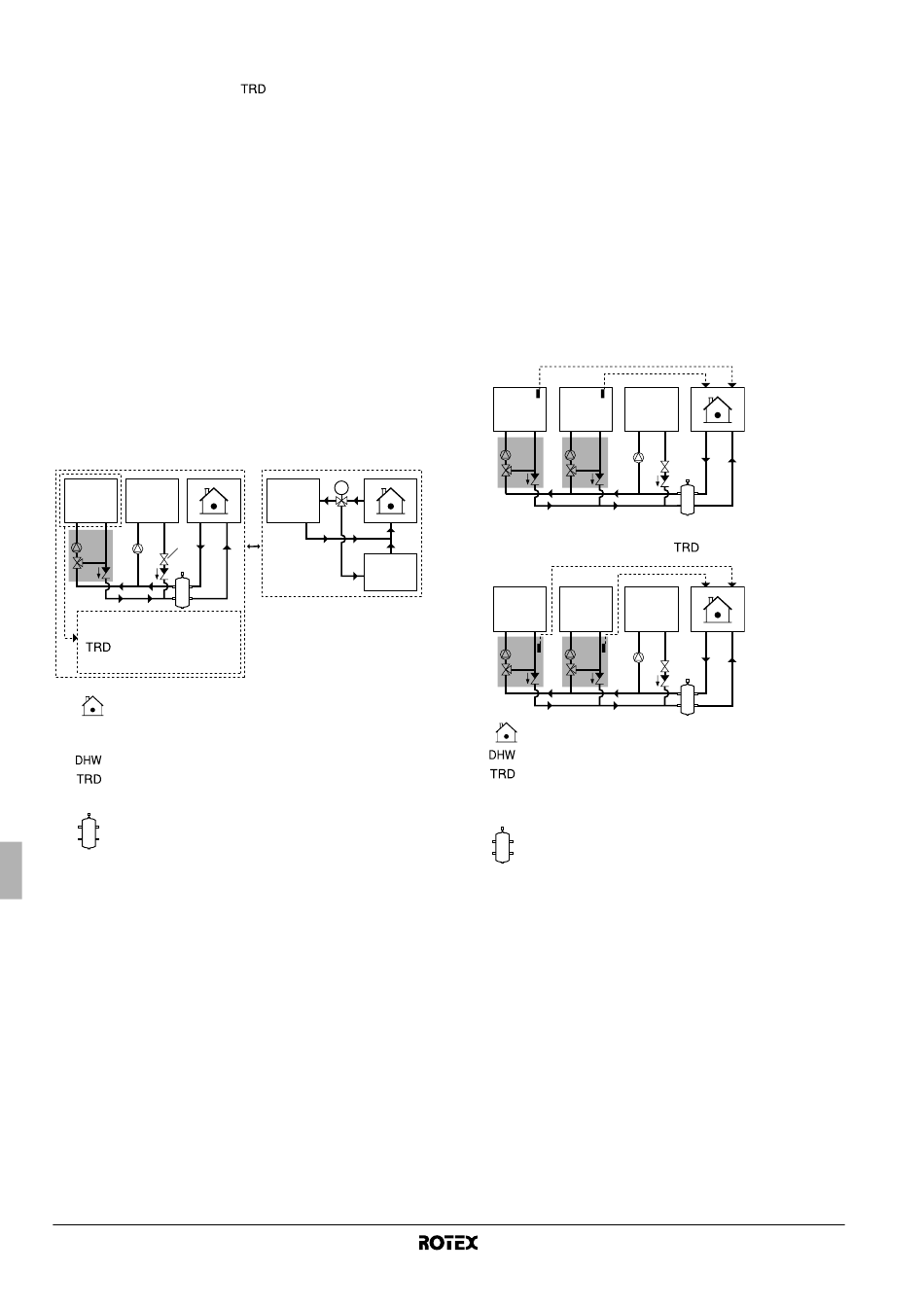

Schematisch overzicht:
Ontwerp patroon A
Space 1 DHW
TRD
1
Een beveiliging met een
temperatuurverlagingsapparaat
( ) is vereist (afhankelijk
van instelpunt)
Binnenunit
1 Afsluiter warm water voor huishoudelijk gebruik (lokale
levering)
Tank voor warm water voor huishoudelijk gebruik
Temperatuurverlagingsapparaat
Space 1 Ruimte 1
Nivelleringsreservoir
■
Bij het verwarmen van ruimten wordt het water geleverd op
basis van het geselecteerde instelpunt van de watertemperatuur
voor het verwarmen van ruimten. In het warmtewisselaarcircuit
van de tank voor warm water voor huishoudelijk gebruik moet
een afsluiter (lokale levering) worden geïnstalleerd. De afsluiter
moet gesloten zijn om de tank voor warm water voor
huishoudelijk gebruik te beschermen tegen afkoeling door
tijdens het verwarmen van ruimten water met een lagere
temperatuur door de warmtewisselaar te sturen. Aansluiting en
regeling van deze afsluiter behoren tot de verantwoordelijkheid
van de installateur.
Montagehandleiding
31
) vereist. Het temperatuur-
Klassiek ontwerp
M
Space 1
DHW
■
Tijdens het verwarmen van water voor huishoudelijk gebruik is
het instelpunt van de watertemperatuur normaal hoger dan het
instelpunt dat gevraagd is bij het verwarmen van ruimten. De
klep die water in de warmtewisselaar van de tank voor warm
water voor huishoudelijk gebruik laat staat open. De warmte-
pomp levert water met een hogere temperatuur dan nodig is
voor de productie van het warm water voor huishoudelijk
gebruik. Op dat moment moeten de apparaten met lagere
temperatuur door middel van een temperatuurverlagings-
apparaat worden beschermd tegen het water met hogere
temperatuur.
In de configuratie van patroon A zijn 2 instelpunten voor het ver-
warmen van ruimten en één (hetzelfde als in het klassieke ontwerp)
instelpunt voor het verwarmen van water voor huishoudelijk gebruik
mogelijk.
De verzoeksignalen voor het verwarmen van ruimten kunnen op
2 verschillende manier worden geïmplementeerd (keuze van de
installateur):
■
thermo AAN/UIT-signaal (van externe kamerthermostaat)
Space 1 Space 2 DHW
TRD TRD
■
statussignaal (actief/niet actief) van het overeenkomstige
temperatuurverlagingsapparaat (
Space 1 Space 2 DHW
TRD TRD
Binnenunit
Tank voor warm water voor huishoudelijk gebruik
Temperatuurverlagingsapparaat
Space 1 Ruimte 1
Space 2 Ruimte 2
Nivelleringsreservoir
De elektrische aansluitingen op de unit moeten worden uitgevoerd op
de vraag-printplaat in optie.
