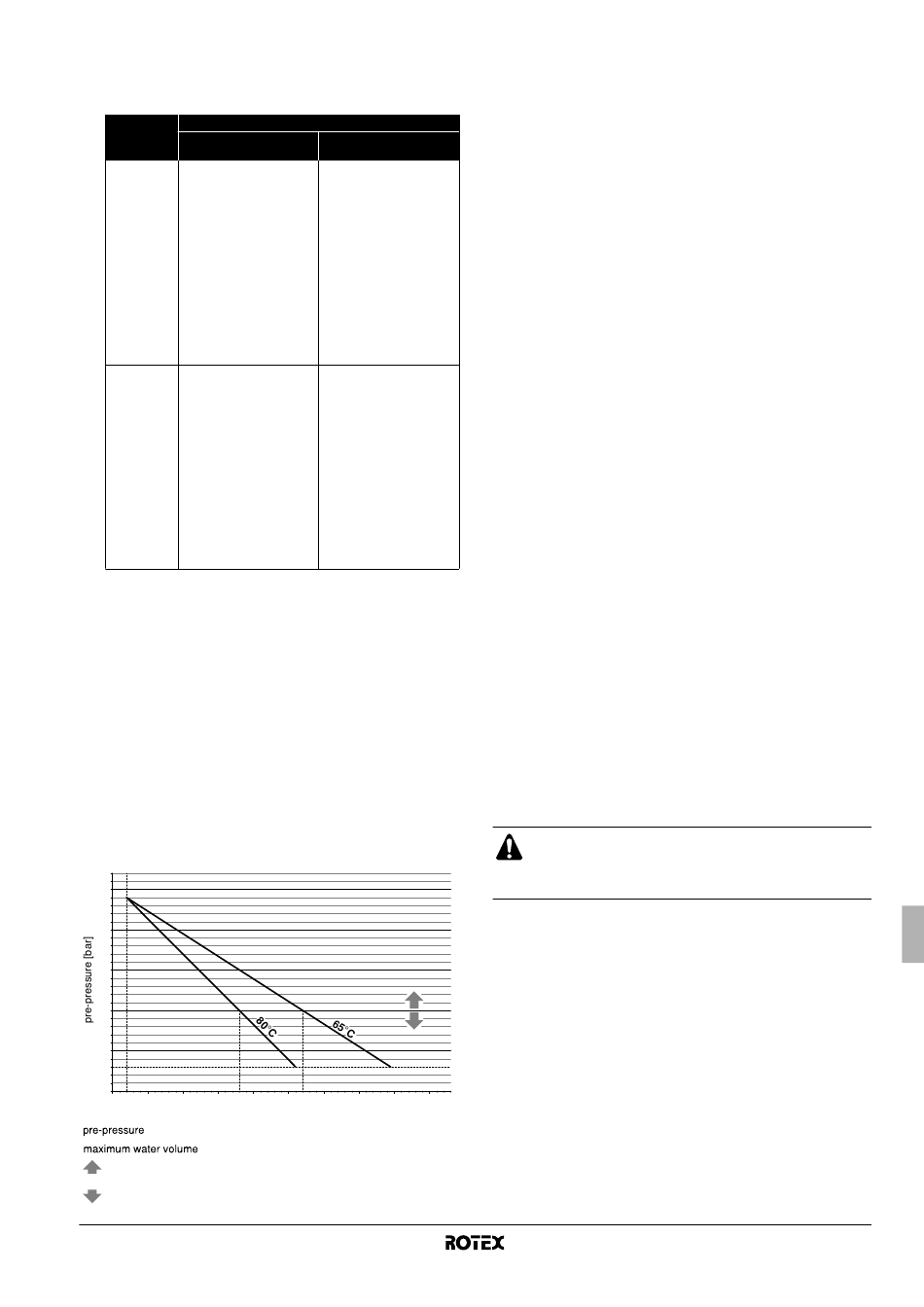

2 Mediante la siguiente tabla y las instrucciones que aparecen a
continuación compruebe si la presión de carga inicial del recipiente
de expansión necesita ajuste y si el volumen total de agua en la
instalación está por debajo del volumen de agua máximo admisible.
Diferencia de
65°C ≤270 l
altura de
(a)
80°C ≤180 l
instalación
No se requiere ajuste de
≤7 m
presión de carga inicial.
Acciones requeridas:
• se debe aumentar la
presión de carga inicial;
calcule la presión de
carga inicial requerida
conforme a las
instrucciones del
apartado "Cálculo de la
>7 m
presión de carga inicial
del recipiente de
expansión"
• compruebe si el volumen
de agua es inferior al
volumen máximo
admisible (utilice el
siguiente gráfico)
(a) Diferencia de altura de instalación: Diferencia de altura (en metros) entre el
punto más alto del circuito de agua y la unidad interior. Si la unidad está
situada en el punto más alto de la instalación se considera que la altura de
la instalación es de 0 m.
Cálculo de la presión de carga inicial del recipiente de expansión
La presión de carga inicial (Pg) a ajustar depende de la diferencia de
instalación máxima (H) y se calcula como se muestra a continuación:
Pg=(H/10+0,3) bar
Comprobación del volumen de agua máximo admisible
Para obtener el volumen de agua máximo admisible en todo el
circuito proceda del siguiente modo:
1 Calcule el volumen de agua máximo para la presión de carga
inicial (Pg) obtenida, utilizando el siguiente gráfico.
2 Compruebe si el volumen total de agua en todo el circuito de
agua es inferior a este valor.
Si no es así, esto significa que el depósito de expansión del interior
de la unidad interior es demasiado pequeño para la instalación.
2.5
2
1.5
1
0.5
0.3
0.0
0 20
50 100 150 200
maximum water volume [l]
= presión de carga inicial
= volumen máximo de agua
= aumentar la presión de carga inicial del
depósito de expansión
= reducir la presión de carga inicial del depósito
de expansión
RKHBRD011~016ABV1+Y1
Unidad interior para bomba de calor de aire-agua
4PW61218-1A
Volumen de agua
65°C >270 l
80°C >180 l
Acciones requeridas:
• se debe reducir la
presión de carga inicial;
calcule la presión de
carga inicial requerida
conforme a las
instrucciones del
apartado "Cálculo de la
presión de carga inicial
del recipiente de
expansión"
• compruebe si el volumen
de agua es inferior al
volumen máximo
admisible (utilice el
siguiente gráfico)
El depósito de expansión
de la unidad es demasiado
pequeño para la
instalación.
250 300 350 400 450
Ejemplo 1
La unidad está instalada 5 m debajo del punto más alto del circuito
de agua. El volumen total de agua en el circuito de agua es de 100 l.
En este ejemplo no se requiere realizar ninguna acción o ajuste.
Ejemplo 2
La unidad interior está instalada en el punto más alto del circuito de
agua. El volumen total de agua en el circuito de agua es de 380 l.
Resultado:
■
Como 380 l es un volumen superior a 180 l o 270 l, deberá
reducirse la presión de carga inicial (consulte la tabla de arriba).
■
La presión de carga inicial requerida es de:
Pg = (H/10 + 0,3) bar = (0/10 + 0,3) bar = 0,3 bar
■
El volumen de agua máximo correspondiente puede observarse
en la gráfica: aproximadamente 380 l para agua de salida de
65°C y aproximadamente 250 l para agua de salida de 80°C.
■
En el caso de agua de salida de 65°C, puesto que el volumen
total de agua (380 l) es inferior al volumen de agua máximo
(380 l), el depósito de expansión es suficiente para la
instalación.
En el caso de agua de salida de 80°C, puesto que el volumen
total de agua (380 l) es inferior al volumen de agua máximo
(250 l) del depósito de expansión, debe instalarse un depósito
de expansión adicional.
Ajuste de la presión de carga inicial del depósito de
expansión
Si es necesario cambiar la presión de carga inicial preajustada del
depósito de expansión (1 bar) tenga presente las siguientes
directrices:
■
Utilice sólo nitrógeno seco para ajustar la presión de carga
inicial del depósito de expansión.
■
Si el depósito de expansión no se ajusta adecuadamente, la
presión de carga inicial causará un fallo de funcionamiento del
sistema. Por lo tanto, la presión de carga inicial sólo deberá ser
ajustada por un instalador autorizado.
Para poder ajustar la presión de carga inicial del depósito de
expansión, la caja de interruptores debe extraerse de la unidad. La
manera de hacerlo se explica en el capítulo "Apertura de la unidad"
en la página 38.
Conexión del circuito de agua
Deben realizarse conexiones de agua. La ubicación de la conexión
de entrada de agua y la conexión de salida de agua en la unidad
interior se muestra en el capítulo "Componentes principales" en la
página 7.
Procure no deformar las tuberías de la unidad al emplear
excesiva fuerza durante la conexión de los tubos. La
deformación de los tubos puede causar que la unidad no
funcione adecuadamente.
La entrada de aire, humedad o polvo en el circuito de agua puede
ocasionar problemas. Por lo tanto, tenga siempre en cuenta lo
siguiente cuando conecte el circuito de agua:
■
Utilice solamente tubos limpios.
■
Mantenga el extremo del tubo hacia abajo cuando quite las
rebabas.
■
Cubra el extremo del tubo cuando lo inserte a través de la pared
para que no entren el polvo y la suciedad.
■
Utilice un buen producto sellante para sellar las conexiones.
■
Si las tuberías instaladas no son de latón asegúrese de aislar
los dos materiales entre sí para evitar la corrosión galvánica.
■
Como el latón es un material dúctil, utilice una herramienta
adecuada para conectar el circuito de agua. Una herramienta
inadecuada causaría daños en las tuberías.
