HINWEIS Standardmäßig ist die Methode freigeschaltet, bei der
der Raumheizungsbetrieb
Sollwerten geregelt wird (Methode 1), so dass also nur
Temperaturveränderungen nach Zeitplan festgelegt
werden können (keine EIN/AUS-Befehle).
Der Vorteil dieser Methode ist, dass Sie bei Bedarf
einfach den Raumheizungsbetrieb
können, indem Sie die Taste y drücken, ohne dass
dadurch der automatische Betrieb zur Warmwasser-
bereitung und -speicherung deaktiviert wird (z.B. im
Sommer, wenn kein Raumheizungsbedarf besteht).

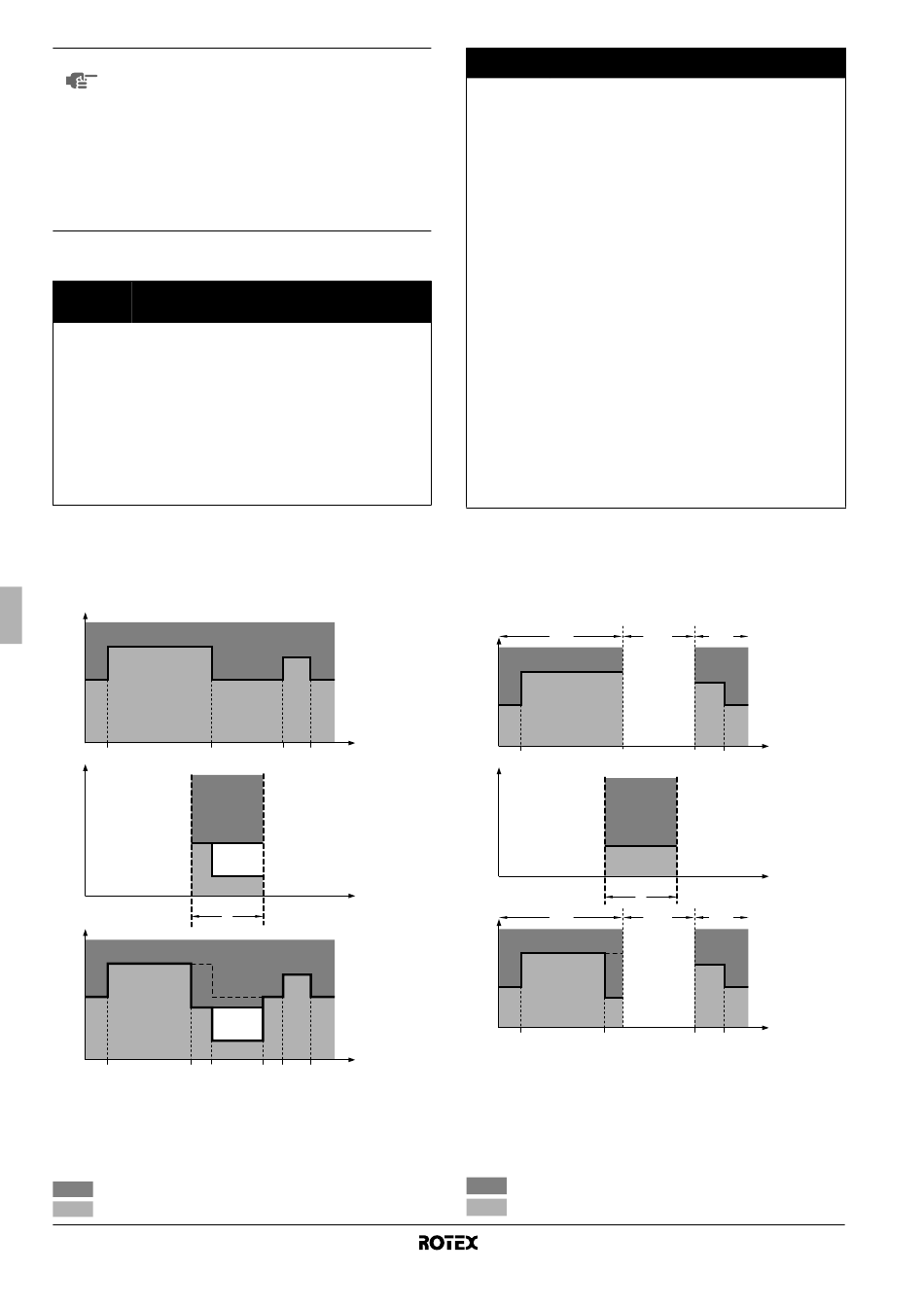

Die folgenden Tabellen zeigen, was bei den 2 Methoden der
Timerprogrammierung geschieht.
Methode 1
[0-03]=1
(Standard) Raumheizung auf Basis von Temperatur-Sollwerten
Während des Während des Timerbetriebs leuchtet die Betriebs-LED
Betriebs kontinuierlich.
Bei Drücken Der Timer für Raumheizung stellt seinen Betrieb ein und
der Taste y
bleibt inaktiv.
Der Regler wird ausgeschaltet (die Betriebs-LED brennt
nicht mehr).
Das Timer-Symbol wird jedoch weiterhin angezeigt,
was bedeutet, dass die Warmwasserbereitung
(Brauchwasser) weiterhin freigeschaltet ist.
Bei Drücken Der Timer für Raumheizung und Warmwasserbereitung
der Taste stellt seinen Betrieb ein und bleibt inaktiv, auch die
r/p
geräuscharme Betriebsart wird eingestellt.
Das Timer-Symbol wird nicht mehr angezeigt.
(a) Für Vorlauftemperatur und/oder Raumtemperatur
Beispiel: Timerprogrammierung mit Regelung auf Grundlage von
Temperatur-Sollwerten.
Ist der Absenkbetrieb aktiviert, hat diese Priorität gegenüber
timerprogrammierten Aktionen.
T
22°C 22 22°C
65 65°C 65°C
1
19°C 19°C
62 62°C 62°C
0:30
16:00
T
2
18°C 18°C
60 60°C 60°C
57°C 57°C
23:00 23:00 23:00
A
T
22°C 22 22°C
65°C 65°C
3
19°C 19°C
18°C 18°C
62°C 62°C
60°C 60 60°C
57°C 57°C
16:00 23:00 0:30
1 Timer
2 Absenkbetrieb
3 Wenn sowohl der Absenkbetrieb als auch der Timer aktiviert sind
A Absenkbetrieb
t Uhrzeit
T Temperatur-Sollwert
Raumtemperatur
Vorlauftemperatur
Installationsanleitung
23
nach Temperatur-
ausschalten
(a)
21°C 21°C
64°C 64°C
19°C 19°C 19°C 19°C
62°C 62°C 62°C 62°C
t
6:30 9:00
t
5:00 5:00
21°C 21°C
64°C 64°C
19°C 19°C 19°C 19°C 19°C 19°C 19°C 19°C
62°C 62°C 62°C 62°C 62°C 62°C 62°C 62°C
t
5:00 6:30 9:00
Methode 2 Raumheizungsregulierung auf Basis von Befehlen zum
[0-03]=0 Ein-/Ausschalten
Während des Wenn der Timer den Raumheizungsbetrieb auf AUS
Betriebs schaltet, wird der Regler ausgeschaltet (die Betriebs-LED
erlischt). Beachten Sie, dass dies keinen Einfluss auf die
Warmwasserbereitung (Brauchwasser) hat.
Bei Drücken Der Timer hält den Raumheizungsbetrieb an (sofern er
der Taste y
gerade aktiv ist) und nimmt den Betrieb wieder auf, wenn
die nächste programmierte Aktion zum Einschalten
durchgeführt wird.
Der jeweils "letzte" programmierte Befehl zur Ausführung
einer Aktion tritt immer an Stelle des "vorherigen" Befehls,
und er bleibt so lange wirksam, bis der "nächste"
programmierte Befehl auftaucht und ausgeführt wird.
Beispiel: Stellen Sie sich vor, die aktuelle Uhrzeit ist 17:30
und die Aktionen sind für 13:00, 16:00 und 19:00
programmiert. Der "letzte" programmierte Befehl (16:00)
wird an Stelle des "vorhergehenden" Befehls (13:00)
ausgeführt, und er bleibt aktiv, bis der "nächste"
programmierte Befehl (19:00) auszuführen ist.
Um die jeweils aktuelle Einstellung zu kennen, sollte
erkundet werden, was der zuletzt programmierte Befehl
beinhaltete. Es ist offensichtlich, dass der "letzte"
programmierte Befehl auch vom Tag zuvor datieren kann.
Siehe Bedienungsanleitung.
Der Regler wird ausgeschaltet (die Betriebs-LED brennt
nicht mehr).
Das Timer-Symbol wird jedoch weiterhin angezeigt,
was bedeutet, dass die Warmwasserbereitung
(Brauchwasser) weiterhin freigeschaltet ist.
Bei Drücken Der Timer für Raumheizung und Warmwasserbereitung
der Taste r/p
stellt seinen Betrieb ein und bleibt inaktiv, auch die
geräuscharme Betriebsart wird eingestellt.
Das Timer-Symbol wird nicht mehr angezeigt.
Beispiel: Timerprogrammierung mit Befehlen zum Ein-/Ausschalten.
Ist der Absenkbetrieb aktiviert, hat diese Priorität gegenüber
Vorgängen nach programmierter Aktion zum Einschalten. Ist als
letzte Aktion auf AUS geschaltet worden, dann hat das Vorrang
gegenüber dem Absenkbetrieb. Eine programmierte Aktion zum
Ausschalten hat immer höchste Priorität.
ON
B
22°C 22 22°C
65 65°C 65°C
1
19°C 19°C
62°C 62°C
0:30
16:00
18 18°C 18°C
2
60 60°C 60°C
23:00 23:00
A
ON
B
22°C 22 22°C
65°C 65°C
19 19°C 19°C
18 18°C 18°C
62°C 62°C
3
60 60°C 60°C
16:00 23:00
1 Timer
2 Absenkbetrieb
3 Wenn sowohl der Absenkbetrieb als auch der Timer aktiviert sind
A Absenkbetrieb
B EIN/AUS-Befehl
t Uhrzeit
T Temperatur-Sollwert
Raumtemperatur
Vorlauftemperatur
Inneneinheit für Luft-Wasser-Wärmepumpensystem
OFF ON
21°C 21°C
64°C 64°C
19°C 19°C
62°C 62°C
t
6:30 9:00
t
5:00 5:00 5:00
OFF ON
21°C 21°C
64°C 64°C
19°C 19°C
62°C 62°C
t
6:30 9:00
