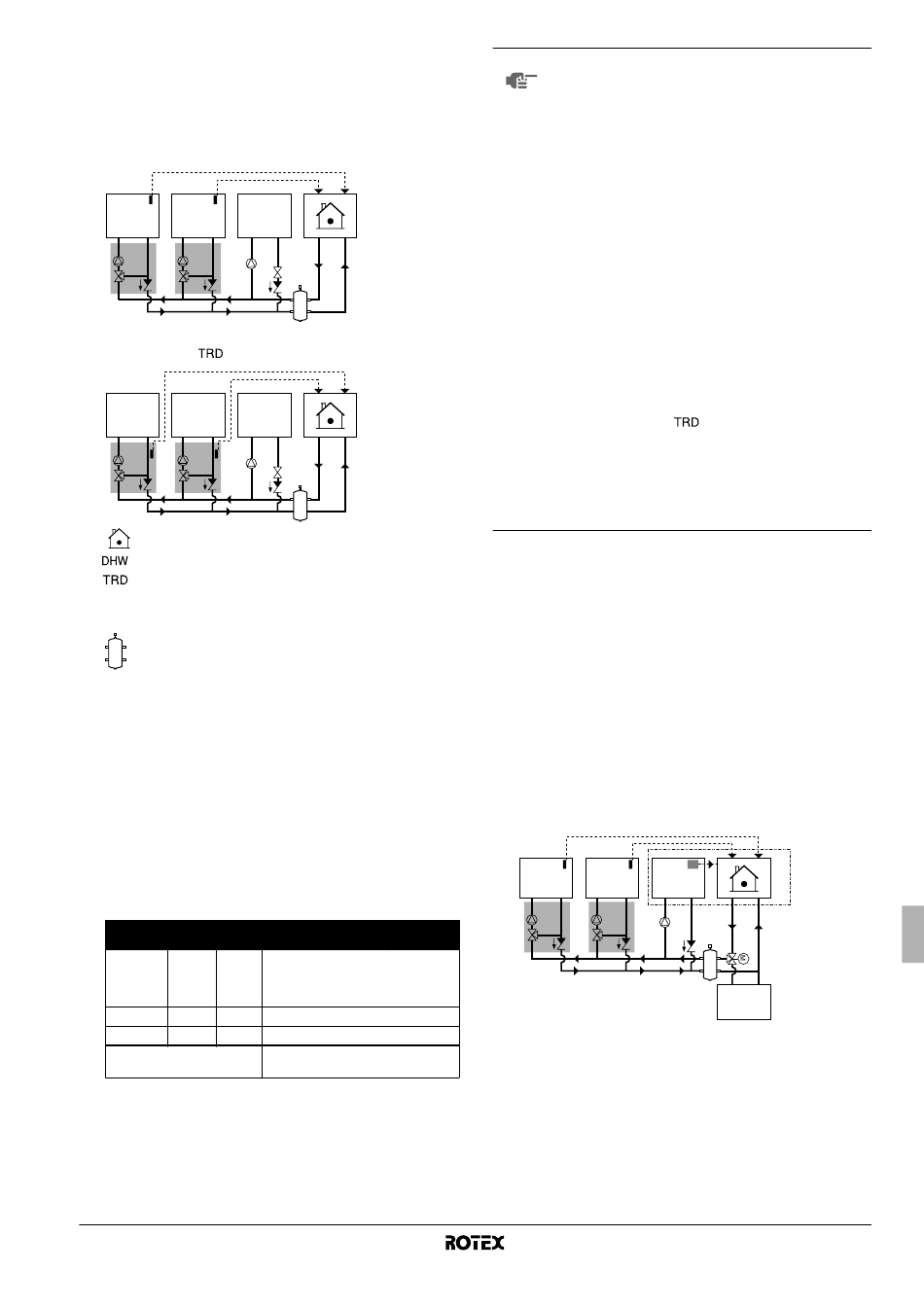

La configuración del patrón A permite 2 puntos de referencia para
calefacción y 1 punto de referencia (igual que el diseño clásico) para
el agua caliente sanitaria.
Las señales de solicitud para calefacción para habitaciones pueden
implementarse de 2 formas diferentes (a elección del instalador):
■
señal ON/OFF del termostato (desde el termostato para
habitaciones externo)
Space 1 Space 2 DHW
TRD TRD
■
señal de estado (activa/no activa) desde el dispositivo reductor
de temperatura ( ) correspondiente
Space 1 Space 2 DHW
TRD TRD
Unidad interior
Depósito de agua caliente sanitaria
Dispositivo reductor de temperatura
Space 1 Espacio 1
Space 2 Espacio 2
Botella de equilibrado
Las conexiones eléctricas de la unidad deben realizarse en la PCB
de demanda opcional.
La configuración del patrón A se realiza mediante los ajustes de
campo:
1 Seleccione el patrón apropiado: [7-02]=0
Active el punto de referencia múltiple 1: [7-03]=0 ➞ [7-03]=1
2
Active el punto de referencia múltiple 2: [7-04]=0 ➞ [7-04]=1
3 Introduzca el punto de referencia múltiple 1: [A-03] (consulte
abajo)
Introduzca el punto de referencia múltiple 2: [A-04] (consulte
abajo)
Ejemplo de configuración:
Punto de Ajustes
referencia de obra Estado del termostato
(a)
Agua 70°C [b-03]
caliente
sanitaria
(ACS)
Espacio 1 65°C [A-03]
Espacio 2 35°C [A-04]
Agua de bomba de calor
resultante
(a) La temperatura de agua necesaria para alcanzar este punto de referencia
es superior a 70°C.
RKHBRD011~016ABV1+Y1
Unidad interior para bomba de calor de aire-agua
4PW61218-1A
OFF ON OFF OFF OFF
OFF ON/OFF ON ON OFF
OFF ON/OFF ON OFF ON
OFF >70°C 65°C 65°C 35°C
■
NOTA Si el sistema está configurado de acuerdo con el
patrón A, la función de termostato para habita-
ciones del control remoto (por defecto OFF si se
seleccionan puntos de referencia múltiples) y el
termostato para habitaciones externo (como
sustitución de la función de termostato para
habitaciones del control remoto) no podrán
utilizarse.
■
El valor de temperatura del agua del control
remoto será ignorado cuando el patrón A esté
activo.
■
Es responsabilidad del instalador asegurarse de
que no puedan ocurrir situaciones no deseadas
(por ejemplo, temperaturas de agua demasiado
altas hacia los lazos de calefacción del suelo,
etc.).
■
Es responsabilidad del instalador asegurarse de
que el circuito de agua está bien equilibrado (por
ejemplo, cuando tiene lugar una solicitud de agua
caliente sanitaria, también habrá suficiente flujo
hacia otros aparatos, etc.).
■
Rotex no ofrece ningún dispositivo reductor de
temperatura (
proporciona la posibilidad de utilizar puntos de
referencia múltiples.
■
Se recomienda utilizar solamente la función de
almacenaje automático para el calentamiento de
agua sanitaria cuando se aplique el patrón A (con
una temperatura de punto de referencia alta).
Control de puntos de referencia múltiples en función del patrón B
La configuración básica del patrón B de los puntos de referencia
múltiples es la misma que la del diseño clásico normal, por lo que de
nuevo, no es posible el calentamiento de agua sanitaria ni la
calefacción para habitaciones simultáneamente.
El patrón B de puntos de referencia múltiples se centra en el
funcionamiento de la calefacción para habitaciones y permite utilizar
varios puntos de referencia múltiples junto con el control remoto o
termostato para habitaciones externo.
La configuración del patrón B permite 3 puntos de referencia de la
calefacción para habitaciones y 1 punto de referencia de agua
caliente sanitaria.
Las señales de solicitud para calefacción para habitaciones pueden
implementarse de 2 formas diferentes (a elección del instalador):
■
señal ON/OFF del termostato (desde el termostato para
habitaciones externo)
Space 1 Space 2 Space 0
TRD TRD
). Este sistema solamente
A
DHW
