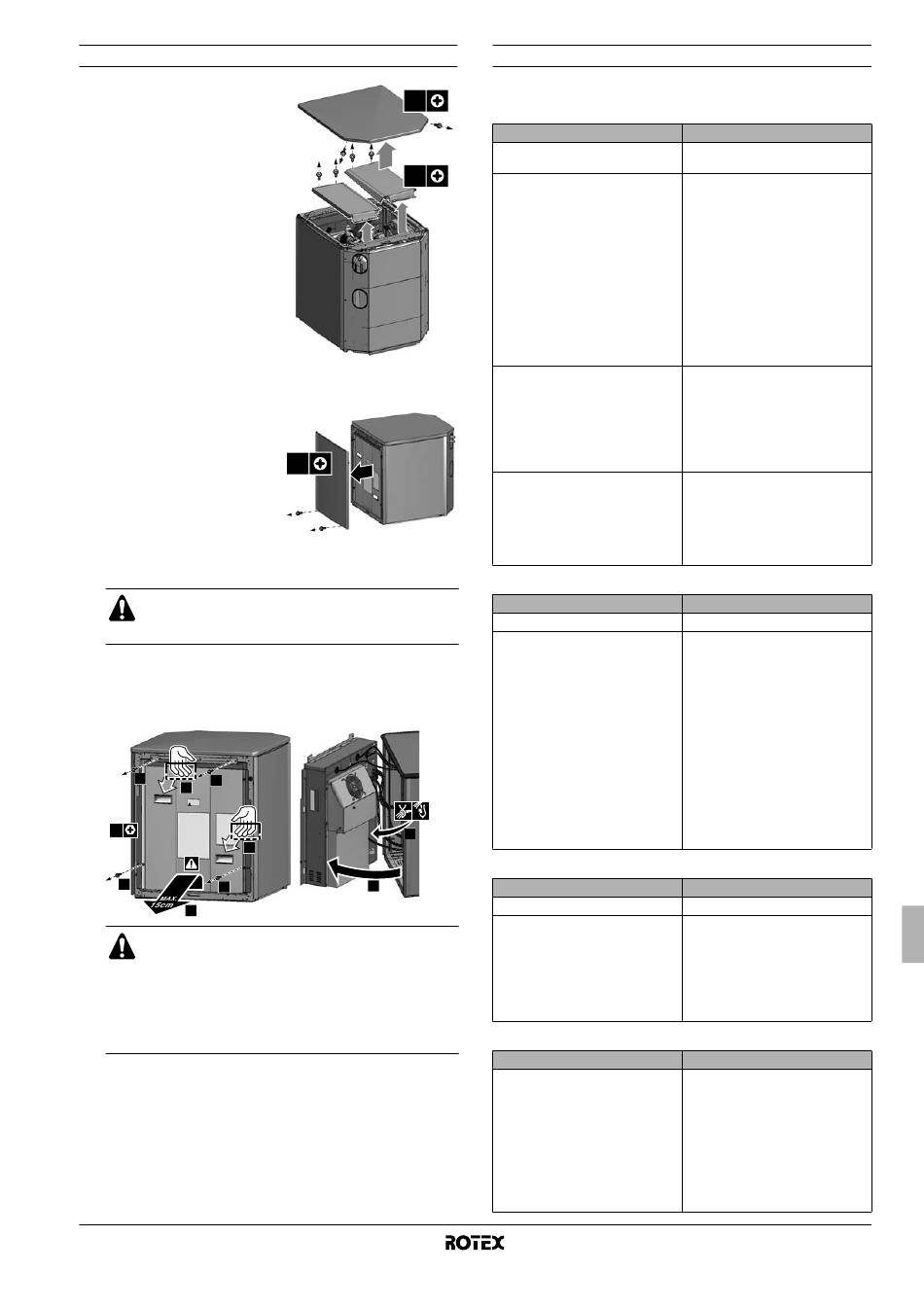

Apertura de la unidad

■
Para facilitar el acceso a la
válvula de purga de aire, la
protección térmica, la válvula
de 3 vías, los termistores, los
conductos de cableado de
obra, se puede retirar el panel
decorativo superior de
unidad, extrayendo
2 tornillos en la parte trasera y
desenganchando el panel.
Las dos placas de drenaje
pueden retirarse.
■
Para acceder a la unidad interior por el lado delantero, se puede
extraer toda la caja de interruptores de la unidad.
1 Para extraer el panel
decorativo delantero, retire los
2 tornillos inferiores
desenganche el panel.
2 Afloje los tornillos delanteros y desenganche toda la caja de
interruptores.
Desconecte la alimentación, también la del exterior,
etc,... antes de retirar la cubierta de servicio de la
caja de interruptores.
Ahora, la caja de interruptores puede colocarse antes de la
unidad interior. El cable del compresor situado en el lado trasero
de la unidad puede desconectarse para colocar la caja de
interruptores aún más separada de la unidad.
1
1
2
4x
2
1
1
3
■
Asegúrese de fijar siempre la cubierta con
tornillos cuando retire la caja de interruptores.
■
Las piezas dentro de la unidad pueden estar
calientes y provocar quemaduras.
■
Asegúrese de apagar todos los suministros
eléctricos antes de retirar la caja de interruptores
de la unidad.
RKHBRD011~016ABV1+Y1
Unidad interior para bomba de calor de aire-agua
4PW61218-1A
2x
4x
la
los
y
2x
4
5
Síntomas generales
Síntoma 1: La unidad está encendida (LED y encendido) pero sin
embargo, no calienta como se espera
C
AUSAS POSIBLES
El ajuste de la temperatura no es
correcto.
El flujo de agua es demasiado bajo.
El volumen de agua de la instalación
es demasiado bajo.
Capacidad de almacenaje
Síntoma 2: La bomba hacer ruido (cavitación)
C
AUSAS POSIBLES
Hay aire en el sistema.
La presión del agua a la entrada de
la bomba es demasiado baja.
Síntoma 3: La válvula de alivio de la presión del agua se abre
C
AUSAS POSIBLES
El tanque de expansión está roto.
El caudal de agua en la instalación
es demasiado elevado.
Síntoma 4: La válvula de alivio de la presión del agua presenta una fuga
C
AUSAS POSIBLES
La suciedad bloquea la salida de la
válvula de alivio de presión del agua.
A
CCIONES CORRECTIVAS
Compruebe el punto de referencia
del controlador.
• Compruebe que todas las válvulas
de cierre del circuito de agua
estén completamente abiertas.
• Compruebe si el filtro de agua
está sucio.
• Asegúrese de que no quede aire
en el sistema (purgue el aire).
• Observe el manómetro para
asegurarse de que la presión
del agua es suficiente. La presión
del agua deberá ser de >0,3 bar
(el agua está fría), >>0,3 bar
(el agua está caliente).
• Asegúrese de que el depósito de
expansión no está roto.
Asegúrese de que el volumen de
agua de la instalación está por
encima del valor mínimo requerido
(consulte el apartado
"Comprobación del volumen de
agua y de la presión de carga inicial
del depósito de expansión" en la
página 13).
• Compruebe si el ventilador de
refrigeración en la parte trasera de
la caja de interruptores funcionan
correctamente.
• Compruebe que la unidad no esté
instalada en un lugar demasiado
caliente (>30°C).
A
CCIONES CORRECTIVAS
Purgue el aire.
• Observe el manómetro para
asegurarse de que la presión del
agua es suficiente. La presión
del agua deberá ser de >0,3 bar
(el agua está fría), >>0,3 bar
(el agua está caliente).
• Asegúrese de que el manómetro
no está roto.
• Asegúrese de que el depósito de
expansión no está roto.
• Asegúrese de que el ajuste de la
presión de carga inicial del
depósito de expansión es correcto
(consulte el apartado "Ajuste de la
presión de carga inicial del
depósito de expansión" en la
página 14).
A
CCIONES CORRECTIVAS
Sustituya el tanque de expansión.
Asegúrese de que el volumen de
agua de la instalación está por
debajo del valor máximo admisible
(consulte el apartado
"Comprobación del volumen de
agua y de la presión de carga inicial
del depósito de expansión" en la
página 13).
A
CCIONES CORRECTIVAS
Compruebe el buen funcionamiento
de la válvula de alivio de presión
girando el botón rojo de la válvula a
izquierdas:
• Si no escucha un clic contacte con
su distribuidor local.
• Si el agua sigue saliendo de la
unidad, cierre las válvulas de
cierre de entrada y de salida y
luego póngase en contacto con su
distribuidor local.
