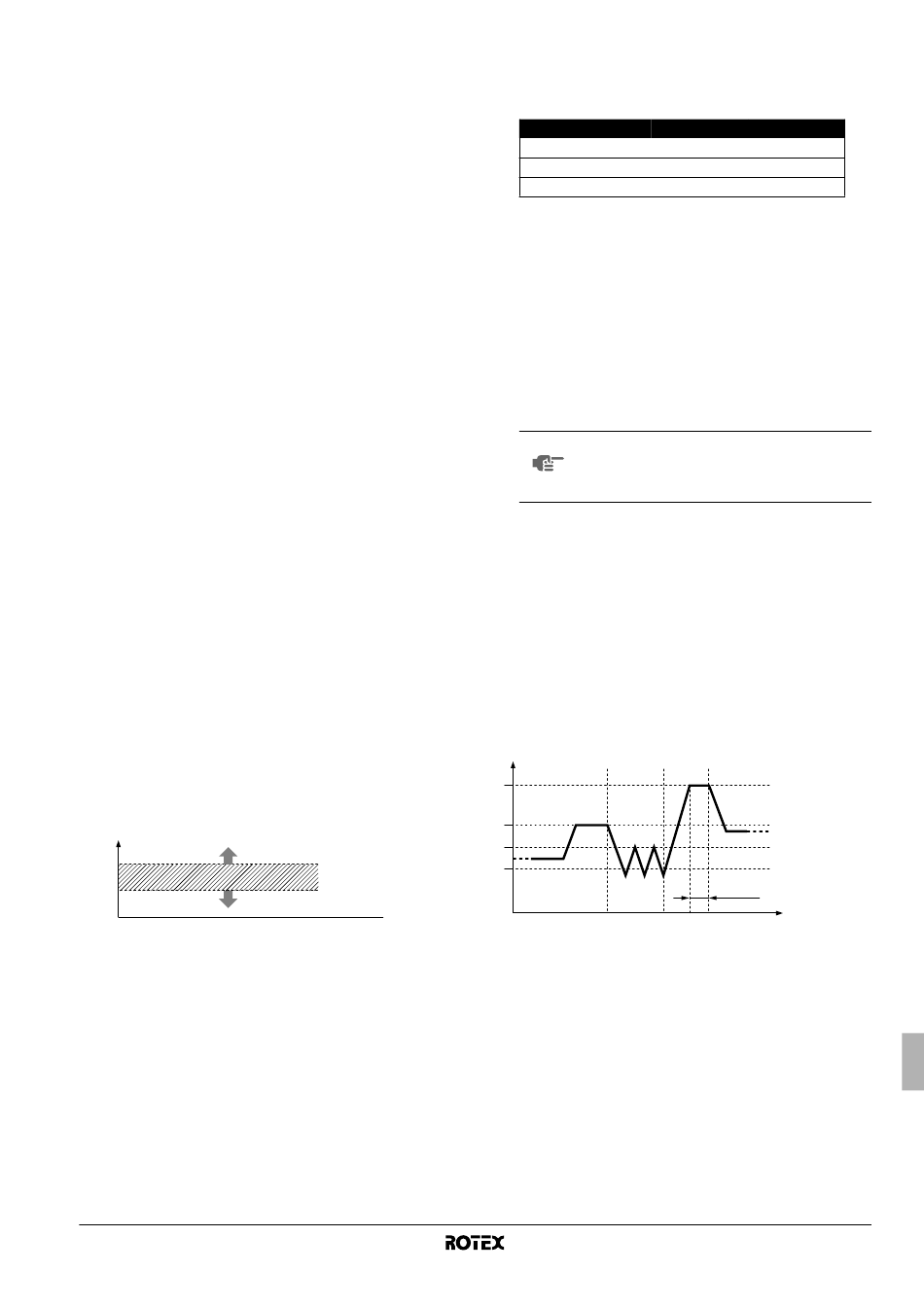

[8-03] Sessiz mod
Ünitede sessiz mod işlevselliği vardır, 3 seviyeden biri seçilebilir:
■ [8-03]=1 düşük gürültü seviyesi 1 (varsayılan)
■ [8-03]=2 düşük gürültü seviyesi 2
■ [8-03]=3 düşük gürültü seviyesi 3 (en sessiz olanıdır)
Bu sessiz modun etkinleştirilmesi uzaktan kumanda üzerindeki
SESSİZ MOD butonuna basılarak veya program zamanlayıcı
vasıtasıyla yapılır.
■
[8-04] Donma önleme
Ünitede donma önleme işlevselliği vardır, 3 seviyeden biri
seçilebilir:
■ [8-04]=0 önleme seviyesi 0 (varsayılan: önleme yok)
■ [8-04]=1 önleme seviyesi 1
■ [8-04]=2 önleme seviyesi 2
Donma önleme yalnız ünite ısıl KAPALI durumdayken etkindir.
Önleme seviyesi 1 etkin kılındığında, dış ortam sıcaklığı <4°C ve
çıkış veya dönüş suyu sıcaklığı <7°C olursa donma-önleme
devreye girer. Önleme seviyesi 2 için, ortam sıcaklığı <4°C olur
olmaz donma-önleme devreye girer.
Her iki durumda da pompa çalışır ve çıkış veya dönüş suyu 5
dakika boyunca <5°C olarak kalırsa çok düşük sıcaklıkların
önüne geçmek için ünite çalışmaya başlar.
İç ünite soğuk ortamlı bir odaya yerleştirilmişse (örn. garaj, ...)
suyun donmasını önlemek için donma önlemenin etkin kılınması
önerilir.
[9] Otomatik sıcaklık telafisi
Gerekirse ünitenin bazı termistör değerlerinin bir düzeltme değeri ile
ayarlanması mümkündür. Bu işlem termistör toleranslarına veya
kapasite yetersizliğine karşı bir önlem olarak kullanılabilir.
Bu işlemden sonra sistemi kontrol etmek için telafi edilmiş sıcaklık (=
ölçülen sıcaklık artı telafi değeri) kullanılır ve sıcaklık okuma
modunda görüntülenir.
■
[9-00] Çıkış suyu sıcaklık telafi değeri
■
[9-01] Kullanım sıcak su deposu telafi değeri
■
[9-02] Termo AÇMA/KAPAMA giriş izni
Bu değer değiştirilerek hacim ısıtma işletiminin çalışma
sahasında değişiklik yapılabilir.
Ortam sıcaklığı (24°C + [9-02] değeri) üzerine çıkarsa hacim
ısıtma yapılamaz.
Hacim ısıtma ortam sıcaklığı (20°C + [9-02] değeri) altında
olduğu sürece talep edilebilir.
Örnek: [9-02]=–2°C
T
A
C C
B
A Hacim ısıtma işletimi yapılamaz
B Hacim ısıtma talebi yapılabilir
C Tepki gecikmesi sahası
T Ortam sıcaklığı
RKHBRD011~016ABV1+Y1
Hava su tipi ısı pompa sistemi iç ünitesi
4PW61218-1A
[A] Opsiyon kurulumu
■
■
■
■
[b] Kullanım sıcak suyu ayar noktaları
Yeniden ısıtma modu kullanım sıcak suyunun belirli bir sıcaklıktan
daha düşüğe soğumasını önleyecektir. Etkin olduğu zaman yeniden
ısıtma minimum değerine ulaşıldığında iç ünite kullanım sıcak su
deposuna sıcak su verecektir. Yeniden ısıtma maksimum sıcaklığına
erişilene kadar kullanım suyu ısıtması devam edecektir. Bu şekilde
her zaman asgari miktarda sıcak su hazır bulunacaktır.
■
■
D
E
F
24°C–2°C = 22°C
G
20°C–2°C = 18°C
[A-01] Akım sınırlaması
Bu ayar iç ünitenin güç tüketimini şu şekilde sınırlandırma
imkanı sunar:
Ayar
[A-01]=0 (varsayılan)
[A-01]=1
[A-01]=2
İç ünite akımı sınırlanmıştır, dış ünite bağımlıdır ve sonuç
itibariyle o da güç tüketimini azaltacaktır. Ancak yüksek güç
tüketimli geçici durumlar olasıdır.
[A-02] Çıkış ve dönüş suyu için sıcaklık farkı
Ünite, radyatör işletimini destekleyecek şekilde tasarlanmıştır.
Radyatörler için önerilen çıkış suyu sıcaklığı (uzaktan kuman-
dayla ayarlanır) 65°C'dir. Böyle bir durumda ünite (ΔT) değeri
olarak 10°C sıcaklık farkını algılayacak şekilde kontrol edilir,
bunun anlamı üniteye dönüş suyu sıcaklığının yaklaşık 55°C
olduğudur.
Kurulu olan uygulamaya (radyatörler, fan koil üniteleri, ...) veya
şartlara bağlı olarak ΔT değerinin değiştirilmesi gerekebilir. Bu
işlem [A-02] saha ayarı değiştirilerek yapılabilir.
NOT Düşük su sıcaklığının 60°C 'den daha yüksek
olabilmesi halinde ünite su borularında aşırı
korozyonun önlenmesi için bir ΔT ≥10° önemle
tavsiye edilir.
[A-03] Bkz. bölüm "Çoklu ayar noktası kontrolü" sayfa 29.
[A-04] Bkz. bölüm "Çoklu ayar noktası kontrolü" sayfa 29
[b-00] Ayar noktası: yeniden ısıtma minimum sıcaklığı
(aşağıdaki şekle bakın).
[b-01] Ayar noktası: yeniden ısıtma maksimum sıcaklığı
(aşağıdaki şekle bakın).
T
A B
A Depolama işletimi (etkinleştirilmiş ise)
B Yeniden ısıtma işletimi (etkinleştirilmiş ise)
C Dezenfekte etme işletimi (etkinleştirilmiş ise)
Saha ayarları
D Dezenfekte etme işletim sıcaklığı [5-00] (örn. 70°C)
E Sıcak su depolama sıcaklığı [b-03] (örn. 60°C)
F Yeniden ısıtma maksimum su sıcaklığı [b-03] (örn. 45°C)
G Yeniden ısıtma minimum su sıcaklığı [b-03] (örn. 35°C)
t Zaman
T Kullanım sıcak su deposu sıcaklığı
(a) w butonuna basıldığında ve w simgesi görüntülendiğinde yeniden ısıtma işletimi
etkinleştirilir.
V1 Y1
23 A 13 A
18,4 A 10,4 A
15 A 8,5 A
C
[5-01]
t
(a)
(a)
(a)
