Rotex RKHBRD011ABV1 Manuel D'installation page 240

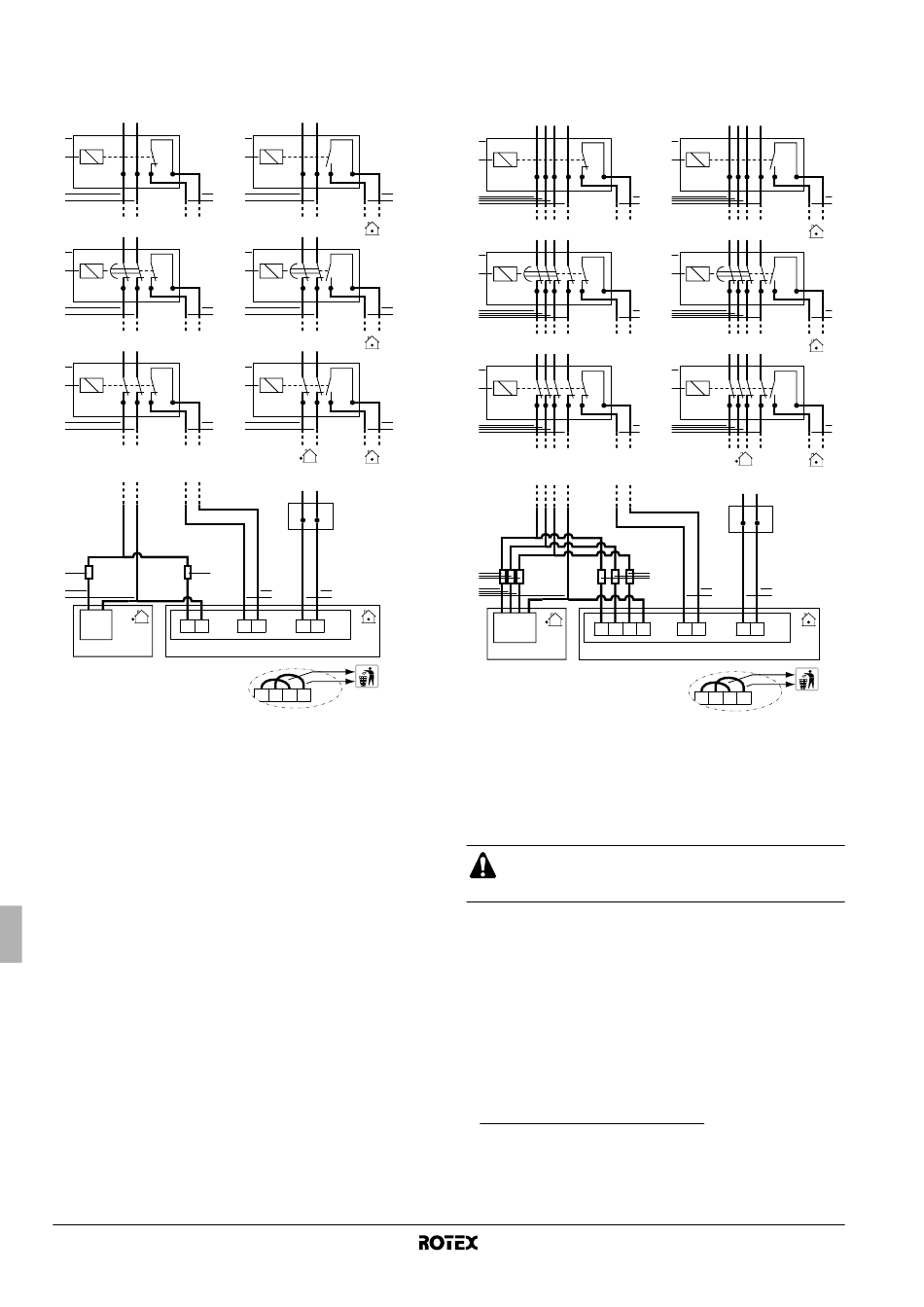

Solamente para tipos de unidad V1 (1~)
[6-04]=1
L N
1
1
2 S1S
3 4
2 L N
1
S1S
2
3 4
L N
3
1
2 S1S
3 4
6 6
3
L N X1M
1 Caja de suministro eléctrico a tarifa reducida
2 Receptor que controla la señal de la compañía eléctrica
3 Suministro eléctrico a tarifa reducida
4 Contacto desenergizado a la unidad interior
5 Suministro eléctrico a tarifa normal
6 Fusible (suministro independiente)
Manual de instalación
19
[6-04]=2
L N
1
1
2 S1S
3 4
2 L N
1
S1S
2
3 4
L N
3
1
2 S1S
3 4
L N
4 5
7 8 X3M 8 9 X2M
8 9 10 11 X2M
Solamente para tipos de unidad Y1 (3~)
[6-04]=1
1
L1 L2L3 N
1
2 S1S
3
2
L1 L2L3 N
1
2 S1S
3
3
L1 L2L3 N
1
2 S1S
3
6
3
L1 L2 L3 N X1M
1 Caja de suministro eléctrico a tarifa reducida
2 Receptor que controla la señal de la compañía eléctrica
3 Suministro eléctrico a tarifa reducida
4 Contacto desenergizado a la unidad interior
5 Suministro eléctrico a tarifa normal
6 Fusible (suministro independiente)
En caso de instalación de suministro eléctrico de tarifa
reducida, retire los puentes de cableado en el X2M antes
de instalar el suministro eléctrico de tarifa normal.
Cuando las unidades exteriores e interiores están conectadas a una
conexión de suministro a tarifa reducida, el contacto desenergizado
del receptor que controla la señal a tarifa reducida de la compañía
eléctrica debe conectarse a las abrazaderas 7 y 8 de X3M (tal y
como se muestra en la ilustración de arriba).
Cuando el parámetro [6-04]=1 en el momento en que la compañía
eléctrica envía la señal de tarifa reducida, ese contacto se abrirá y la
unidad se conmutará en modo de apagado forzado
Cuando el parámetro [6-04]=2 en el momento en que la compañía
eléctrica envía la señal de tarifa reducida, ese contacto se cerrará y
la unidad se conmutará en modo de apagado forzado
(1) Cuando la señal se emite de nuevo, el contacto desenergizado se cerrará y la
unidad reiniciará el funcionamiento. Por lo tanto, es importante dejar activada la
función de reinicio automático. Consulte el ajuste de campo "[8] Configuración de
opciones, [8-01]" en el capítulo "Ajustes de campo" en la página 20.
(2) Cuando la señal se emite de nuevo, el contacto desenergizado se abrirá y la
unidad reiniciará el funcionamiento. Por lo tanto, es importante dejar activada la
función de reinicio automático. Consulte el ajuste de campo "[8] Configuración de
opciones, [8-01]" en el capítulo "Ajustes de campo" en la página 20.
Unidad interior para bomba de calor de aire-agua
[6-04]=2
1
L1 L2L3 N
1
2 S1S
4 3
2
L1 L2L3 N
1
2 S1S
4 3
3
L1 L2L3 N
1
2 S1S
4 3
L N
6
4 5
X1M 7 8 X3M 8 9 X2M
8 9 10 11 X2M
(1)
.
(2)
.
RKHBRD011~016ABV1+Y1
4PW61218-1A
