Voorbeelden van typische toepassingen

De onderstaande voorbeelden van toepassingen zijn alleen bedoeld
ter illustratie.
Toepassingsvoorbeelden
generator en 1 warmtebron (RKHBRD-unit)
Bij slechts 1 warmtegenerator (= volledige systeem heeft 1
waterinstelpunt), wordt aanbevolen GEEN nivelleringsreservoir te
gebruiken.
Een nivelleringsreservoir heeft invloed op de optimale pompregeling
van de unit en zal de kost van het systeem onnodig de hoogte
injagen.
■

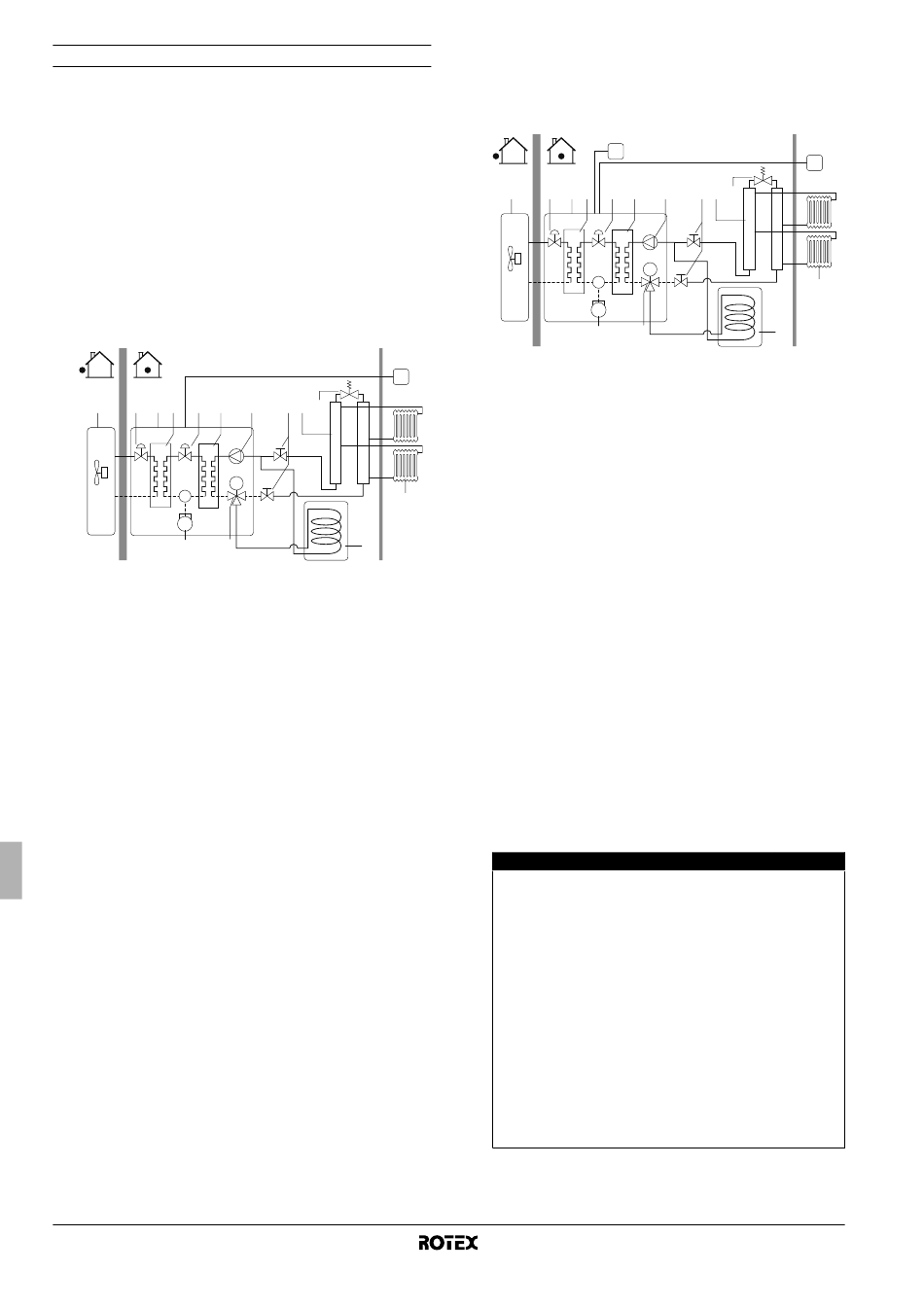

Toepassing 1
Verwarmen van ruimten en verwarmen van water voor
huishoudelijk gebruik met één afstandsbediening in de
woonkamer.
1 12 2 3 12 4
5 8
1 Buitenunit
2 Binnenunit
3 Koelmiddel-
warmtewisselaar
4 Waterwarmtewisselaar
5 Compressor
6 Pomp
7 Afsluiter
8 Gemotoriseerde
3-wegsklep (optie)
9 Tank voor warm water
voor huishoudelijk
gebruik (optie)
De afstandsbediening geeft onmiddellijke feedback aan de
binnenunit zodat de prestaties van de unit op de vereisten
inzake het verwarmen van ruimten worden afgestemd. Op deze
manier wordt de unit niet voortdurend gestart/gestopt of kunnen
te grote temperatuurschommelingen in de te verwarmen ruimten
worden vermeden. Deze afstandsbediening is ook uitgerust met
een smart logic-functie die zorgt voor het gecombineerd
verwarmen van ruimten en warm water voor huishoudelijk
gebruik (bijv. als de kamertemperatuur meer dan 3°C daalt
tijdens de werking in warm water voor huishoudelijk gebruik,
schakelt de unit automatisch terug naar verwarmen van
ruimten). Er is geen afstandsbediening in de nabijheid van de
unit. Bij service en onderhoud kan de servicepersoon een
bijkomende afstandsbediening aansluiten.
Montagehandleiding
3
met slechts 1 warmte-
A B
C1
6 7 10 13
M
11
9
10 Verdeelstuk
(lokale levering)
11 Radiator (lokale
levering)
12 Elektronische
expansieklep
13 Omloopklep
(lokale levering)
C1 Afstandsbediening
A Installatieplaats
B Woonkamer
■
Toepassing 2
Verwarmen van ruimten en verwarmen van water voor
huishoudelijk gebruik met één bij de unit geïnstalleerde
afstandsbediening en een tweede afstandsbediening in de
woonkamer.
C2
1 12 2 3 12 4
5 8
1 Buitenunit
2 Binnenunit
3 Koelmiddel-
warmtewisselaar
4 Waterwarmtewisselaar
5 Compressor
6 Pomp
7 Afsluiter
8 Gemotoriseerde
3-wegsklep (optie)
9 Tank voor warm water
voor huishoudelijk
gebruik (optie)
De afstandsbediening geeft onmiddellijke feedback aan de
binnenunit zodat de prestaties van de unit op de vereisten
inzake het verwarmen van ruimten worden afgestemd. Op deze
manier wordt de unit niet voortdurend gestart/gestopt of kunnen
te grote temperatuurschommelingen in de te verwarmen ruimten
worden vermeden. Deze afstandsbediening is ook uitgerust met
een smart logic-functie die zorgt voor het gecombineerd
verwarmen van ruimten en warm water voor huishoudelijk
gebruik (bijv. als de kamertemperatuur meer dan 3°C daalt
tijdens de werking in warm water voor huishoudelijk gebruik,
schakelt de unit automatisch terug naar verwarmen van
ruimten). De hoofdafstandsbediening (C1) is geïnstalleerd in de
woonkamer en biedt toegang tot alle instellingen (master). De
tweede afstandsbediening (C2) biedt geen toegang tot de
schema- en lokale instellingen (slave).
Werking AAN/UIT
Werking verwarmen van water voor
huishoudelijk gebruik AAN/UIT
Temperatuur uittredend water instellen
Kamertemperatuur instellen
Geluidsarme stand AAN/UIT
Werking weersafhankelijk instelpunt
AAN/UIT
Klok instellen
Weektimer programmeren
Werking weektimer AAN/UIT
Lokale instellingen
Weergave foutcodes
Testwerking
Kamerthermostaatfunctie
Zie hoofdstuk "Werk aan de elektrische bedrading" op pagina 16
over de aansluiting van de master en slave afstandsbediening.
Binnenunit voor lucht-water-warmtepompsysteem
A B
C1
6 7 10 13
M
11
9
10 Verdeelstuk
(lokale levering)
11 Radiator (lokale
levering)
12 Elektronische
expansieklep
13 Omloopklep
(lokale levering)
C1 Afstandsbediening
(master)
C2 Optionele
afstandsbediening
(slave)
A Installatieplaats
B Woonkamer
Master Slave
Bruikbaar Bruikbaar
Bruikbaar Bruikbaar
Bruikbaar Bruikbaar
Bruikbaar Bruikbaar
Bruikbaar Bruikbaar
Bruikbaar Bruikbaar
Bruikbaar Bruikbaar
Bruikbaar —
Bruikbaar —
Bruikbaar —
Bruikbaar Bruikbaar
Bruikbaar Bruikbaar
Bruikbaar —
RKHBRD011~016ABV1+Y1
4PW61218-1A
