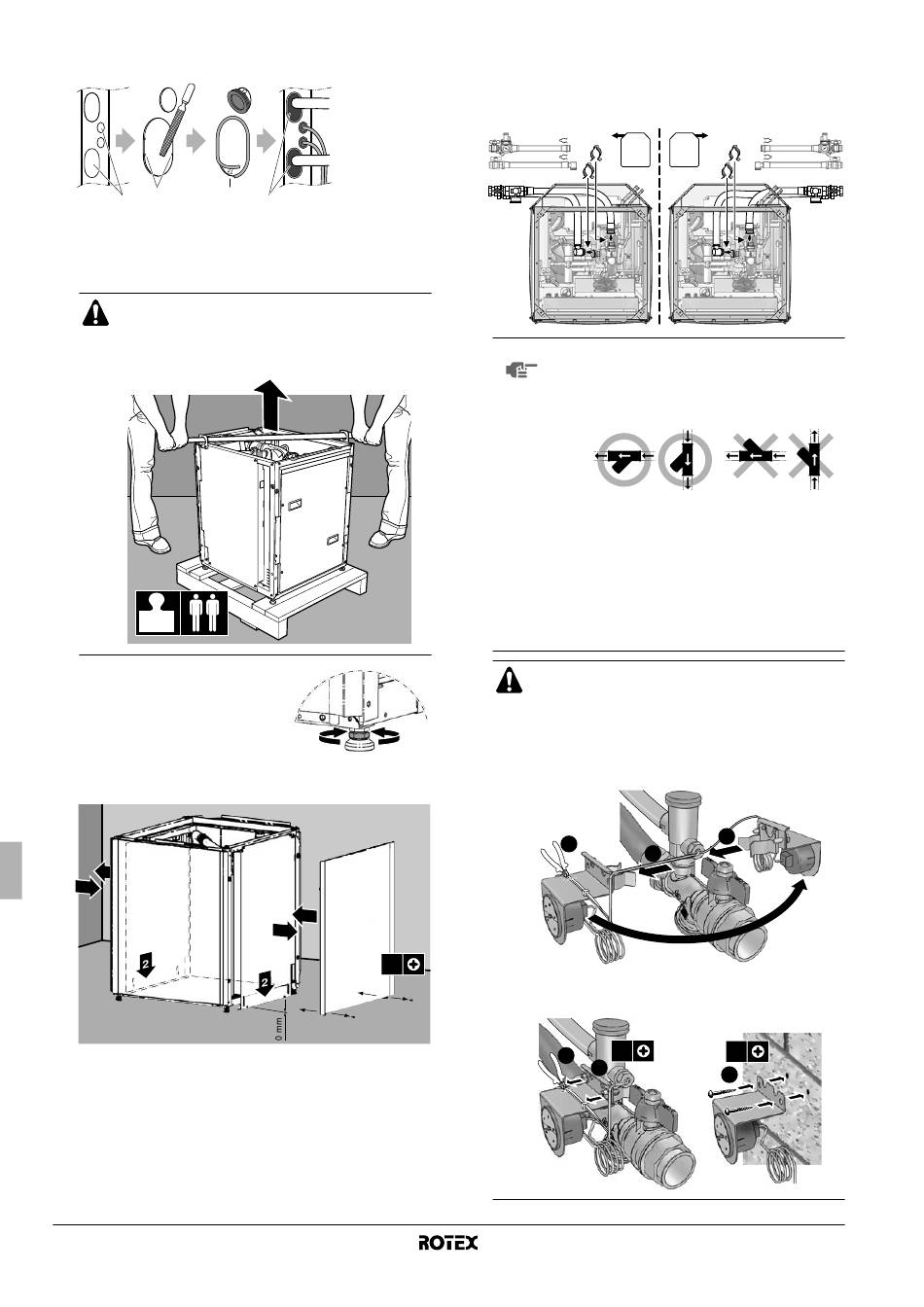

■ Installeer de pakkingen (accessoires) rond de uitbreek-
openingen om schade te voorkomen.
1 2 3
1 Uitbreekopening
2 Braam
■
Plaats de unit op de installatieplaats.
De unit weegt ongeveer 145 kg. Om de unit op te
heffen zijn minstens twee personen vereist.
Gebruik de bij de unit geleverde platen om de unit op
te heffen.
145 kg
■
Zet de unit waterpas
verstelbare poten.
■
Duw de geluidsisolerende strips tegen de grond en draai de
zijplaten vast met de daartoe voorziene schroeven.
1
3
■
Sluit het (de) geluidsisolerend(e) pane(e)l(en) en sier-
pane(e)l(en) die aan de kant van de muur zullen komen te staan
en die u niet meer kunt bevestigen eens de unit op zijn
uiteindelijke plaats staat.
Montagehandleiding
11
4
3 Pakking
4 Stopverf of isolatiemateriaal
(lokaal te voorzien)
met de
3
1
2x
■
Sluit eerst de bij de unit geleverde flexibele waterleiding aan op
de lokale leiding. Sluit daarna de flexibele waterleiding aan op
het watersysteem van de unit doorheen de voorziene uitbreek-
openingen om te voorkomen dat de flexibele waterleiding hierbij
te sterk wordt geplooid.
■
LET OP Let goed op de installatieplaats van de
flexibele waterinlaatleiding.
■
Afhankelijk van de richting van de water-
stroming, moet het waterfilter moet worden
geïnstalleerd zoals afgebeeld.
■
Voorzie voldoende ruimte om het waterfilter
te reinigen en de werking van de veiligheids-
klep regelmatig te controleren.
■
Voorzie een flexibele slang voor aflaten van
de drukveiligheidsklep (lokale levering).
■
Indien
waterinlaat- en wateruitlaatleiding zodat er
geen druk wordt uitgeoefend op de lokale
leidingen.
De manometer moet goed zichtbaar zijn. De plaats
van de manometer kan worden veranderd zoals
hieronder afgebeeld. Zorg ervoor dat de capillaire
buis niet in contact komt met scherpe randen en
voorkom zoveel mogelijk dat zij wordt gebogen.
■
Verander de plaats van de manometer wanneer
de leiding aan de linkerkant van de unit is
1
■
Installatie van de manometer tegen een muur (de
2 schroeven zijn lokale levering).
2x
1
2
Binnenunit voor lucht-water-warmtepompsysteem
mogelijk, ondersteun dan
3
2
2x
3
RKHBRD011~016ABV1+Y1
4PW61218-1A
