Exemplos de aplicações habituais
Estes exemplos de aplicação são aqui apresentados apenas para
clarificar conceitos.
Exemplos de instalações com apenas 1 emissor de
calor e 1 fonte de calor (unidade RKHBRD)
Se só houver 1 emissor de calor (= todo o sistema tem 1 ponto de
regulação da água), recomenda-se a não utilização de uma garrafa
de equilíbrio.
A utilização de uma garrafa de equilíbrio afecta a optimização de
controlo da bomba da unidade e aumenta desnecessariamente o
custo do sistema.
■

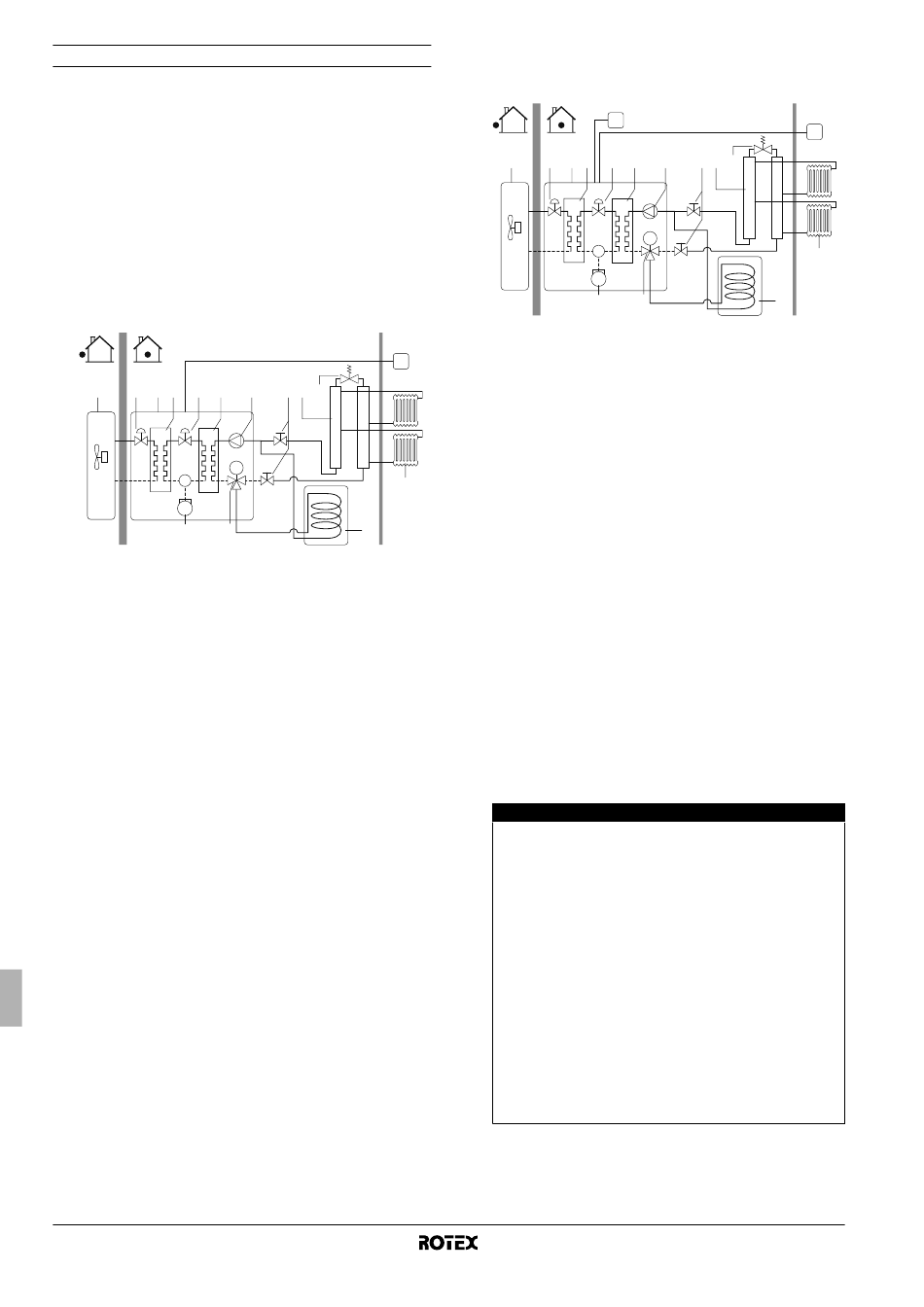

Aplicação 1
Aquecimento ambiente e de água doméstica com apenas um
controlo remoto instalado na sala de estar.
1 12 2 3 12 4
5 8
1 Unidade de exterior
2 Unidade interior
3 Permutador de calor do
refrigerante
4 Permutador de calor
para a água
5 Compressor
6 Bomba
7 Válvula de fecho
8 Válvula motorizada de
3 vias (opcional)
9 Tanque de água quente
doméstica (opcional)
O controlo remoto comunica instantaneamente com a unidade
interior. Desta forma, é feita uma correspondência inteligente
entre o desempenho da unidade e as exigências de
aquecimento ambiente. Assim, não há arranques nem paragens
frequentes da unidade, nem grandes flutuações de temperatura
nas divisões aquecidas. Este controlo remoto também tem uma
funcionalidade de lógica inteligente, que controla as exigências
combinadas de aquecimento ambiente e água quente
doméstica (por ex., se a temperatura da divisão cair mais de
3°C durante o aquecimento de água doméstica, a unidade
comuta automaticamente para aquecimento ambiente). Não há
nenhum controlo remoto junto à unidade. Durante as operações
de manutenção, um técnico pode ligar um controlo remoto
adicional.
Manual de instalação
3
A B
C1
6 7 10 13
M
11
9
10 Colector
(fornecimento local)
11 Radiador
(fornecimento local)
12 Válvula electrónica de
expansão
13 Válvula de derivação
(fornecimento local)
C1 Controlo remoto
A Local de instalação
B Sala de estar
■
Instalação 2
Aquecimento ambiente e de água doméstica, com um controlo
remoto instalado junto da unidade e outro na sala de estar.
C2
1 12 2 3 12 4
5 8
1 Unidade de exterior
2 Unidade interior
3 Permutador de calor do
refrigerante
4 Permutador de calor
para a água
5 Compressor
6 Bomba
7 Válvula de fecho
8 Válvula motorizada de
3 vias (opcional)
9 Tanque de água quente
doméstica (opcional)
O controlo remoto comunica instantaneamente com a unidade
interior. Desta forma, é feita uma correspondência inteligente
entre o desempenho da unidade e as exigências de
aquecimento ambiente. Assim, não há arranques nem paragens
frequentes da unidade, nem grandes flutuações de temperatura
nas divisões aquecidas. Este controlo remoto também tem uma
funcionalidade de lógica inteligente, que controla as exigências
combinadas de aquecimento ambiente e água quente
doméstica (por ex., se a temperatura da divisão cair mais de
3°C durante o aquecimento de água doméstica, a unidade
comuta automaticamente para aquecimento ambiente). O
controlo remoto principal (C1) está instalado na sala de estar e
pode aceder a todas as regulações. O controlo remoto
secundário (C2) não pode
temporização nem de parâmetros locais.
Ligar/Desligar o funcionamento
Ligar/Desligar o aquecimento de águas
domésticas
Regulação da temperatura de saída de
água
Regulação da temperatura da divisão
Ligar/Desligar o modo de baixo ruído
Ligar/Desligar o funcionamento do ponto
de regulação dependente das condições
climatéricas
Regulação do relógio
Programação do temporizador
Ligar/Desligar o temporizador
Regulações locais
Visor do código de erro
Teste de funcionamento
Funcionalidade de termóstato de ambiente
Consulte o capítulo "Instalação eléctrica" na página 16
relativamente à ligação dos controlos remotos principal e
secundário.
Unidade interior para o sistema de bomba de calor ar/água
A B
C1
6 7 10 13
M
11
9
10 Colector
(fornecimento local)
11 Radiador
(fornecimento local)
12 Válvula electrónica de
expansão
13 Válvula de derivação
(fornecimento local)
C1 Controlo remoto
(principal)
C2 Controlo remoto
opcional (secundário)
A Local de instalação
B Sala de estar
aceder a regulações
Principal Secundário
Disponível Disponível
Disponível Disponível
Disponível Disponível
Disponível Disponível
Disponível Disponível
Disponível Disponível
Disponível Disponível
Disponível —
Disponível —
Disponível —
Disponível Disponível
Disponível Disponível
Disponível —
RKHBRD011~016ABV1+Y1
4PW61218-1A
de
