Control remoto (opción)
A la unidad interior se puede conectar un control remoto secundario
opcional RKRUAHTA (con función de termostato para habitaciones).
El motivo es poder instalar un control remoto estándar cerca de la
unidad (por razones de mantenimiento) en instalar otro control
remoto en otro lugar (por ejemplo, la sala de estar) para manejar la
instalación.
Consulte el apartado "Instalación del control remoto" en la página 17
para obtener más detalles.
Termostato para habitaciones (opción)
A la unidad interior se puede conectar un termostato para
habitaciones opcional RKRTR o RKRTW.
Consulte el manual de instalación del termostato para habitaciones
para obtener información detallada.
Si esta opción está instalada no será posible utilizar la
función de termostato del control remoto.
Kit de calefactor (opción)
Con la unidad interior se puede combinar un kit de calefactor
RKBUH. El propósito es proporcionar calefacción adicional con
temperaturas exteriores frías. El kit de calefactor está disponible con
una capacidad de calefacción de 6 kW y para suministros de
alimentación monofásicos y trifásicos. Al utilizar este kit de calefactor
es necesaria una PCB de demanda opcional.
Consulte el manual de instalación del kit de calefactor para obtener
información detallada.

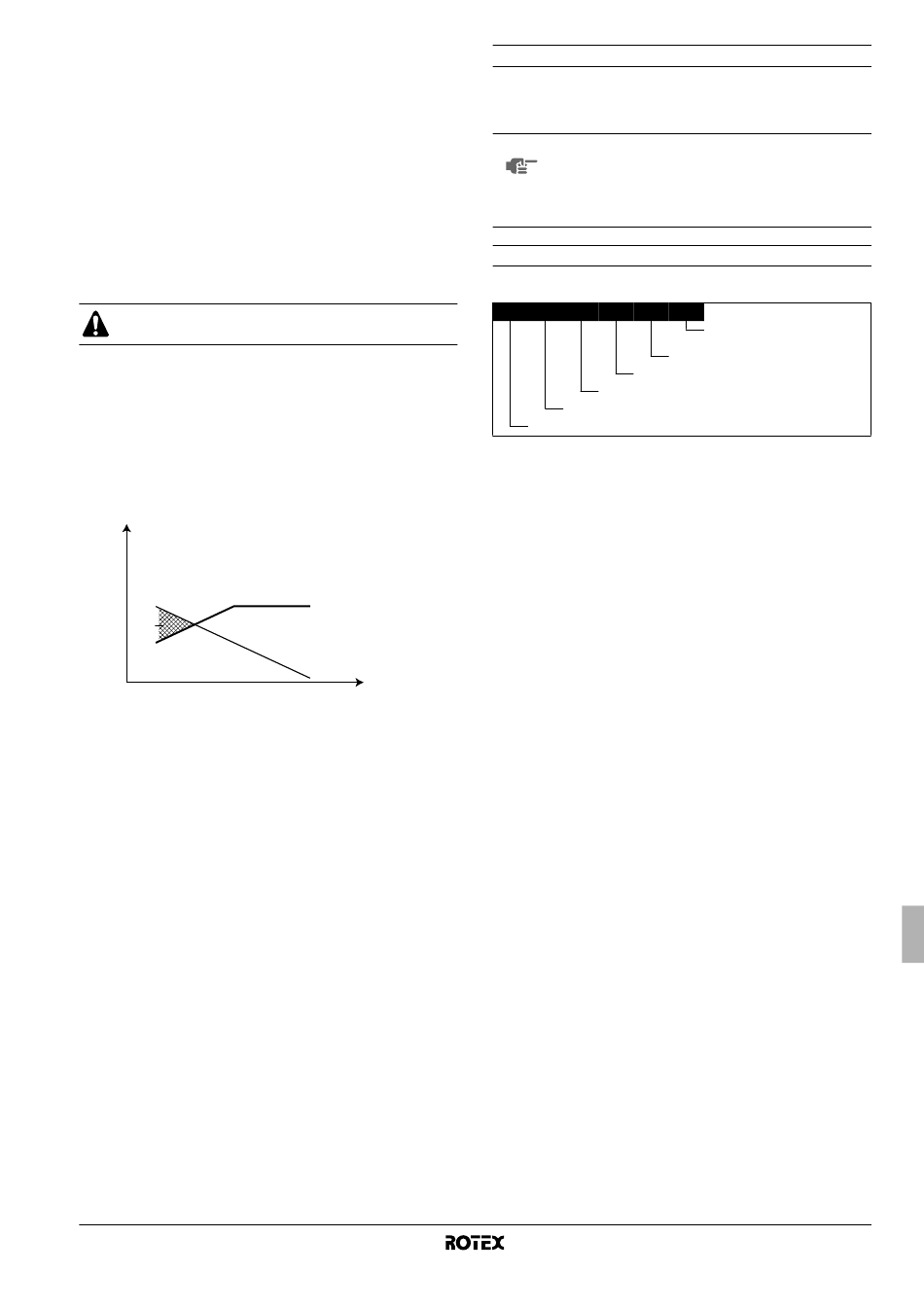

P
H
2
3
1
1
Capacidad de la bomba de calor
2
Capacidad de calefacción requerida (dependiente del lugar)
3
Capacidad de calefacción adicional proporcionada por el kit de
calefactor
T
Temperatura ambiente (exterior)
A
P
Capacidad de calefacción
H
PCB de E/S digital (opción)
Se puede conectar una tarjeta digital PCB de E/S EKRP1HBA a la
unidad interior y utilizarse para supervisar de forma remota el
sistema. La tarjeta de dirección ofrece 3 salidas desenergizadas.
Consulte el manual de funcionamiento de la unidad interior y el
manual de instalación de la PCB de E/S digital para obtener más
información.
Consulte el diagrama de cableado o el diagrama de conexión para
conectar esta PCB a la unidad.
PCB de demanda (opción)
A la unidad interior se puede conectar una PCB de demanda
EKRP1AHTA opcional. Esta PCB es necesaria cuando el kit de
calefactor opcional RKBUH o el termostato para habitaciones Rotex
RKRTR o RKRTW están instalados o cuando se utilizan varios
controles de puntos de referencia, proporcionando comunicación con
la unidad interior.
Consulte el manual de instalación de la PCB de demanda para
obtener información detallada.
Consulte el diagrama de cableado o el diagrama de conexión para
conectar esta PCB a la unidad.
RKHBRD011~016ABV1+Y1
Unidad interior para bomba de calor de aire-agua
4PW61218-1A
Ámbito de aplicación de este manual
Este manual de instalación describe los procedimientos para el
manejo, instalación y conexión de todos los modelos de unidades
interiores RKHBRD.
NOTA
Identificación de modelo
Unidad interior
RK
(a) Para obtener los valores exactos consulte el apartado "Especificaciones de la
T
A
La instalación de la bomba de calor RRRQ en el
exterior se describe en el manual de instalación de la
unidad exterior.
La operación de la unidad interior se explica en el
manual de operación de la unidad interior.
HBR
D
016
AB
V1
Serie
Indicación de la capacidad de calefacción
Tipo de refrigerante R134a
Hydrobox – sólo calefacción de alta temperatura
Kit Rotex
unidad" en la página 40.
V1 = 1N~, 220-240 V, 50 Hz
Y1 = 3N~, 380-415 V, 50 Hz
Manual de instalación
