Oda termostatı (opsiyonel)
Opsiyonel bir oda termostatı RKRTR veya RKRTW iç üniteye
bağlanabilir.
Daha fazla ayrıntı için oda termostatının montaj kılavuzuna bakın.
Bu opsiyon takıldığında uzaktan kumandanın termostat
fonksiyonu kullanılamaz.
Isıtıcı kit (opsiyonel)
İç üniteyle birlikte opsiyonel bir RKBUH ısıtıcı kit kullanılabilir. Amacı
soğuk dış hava sıcaklıkları esnasında ilave ısıtma kapasitesi
sağlamaktır. Isıtıcı kit 6 kW ısıtma kapasitesine sahiptir ve hem 1 faz
hem de 3 faz güç besleme özelliklerinde mevcuttur. Isıtıcı kit
kullanıldığında, opsiyonel talep PCB'sinin takılması da gerekir.
Daha fazla ayrıntı için ısıtıcı kit montaj kılavuzuna bakın.

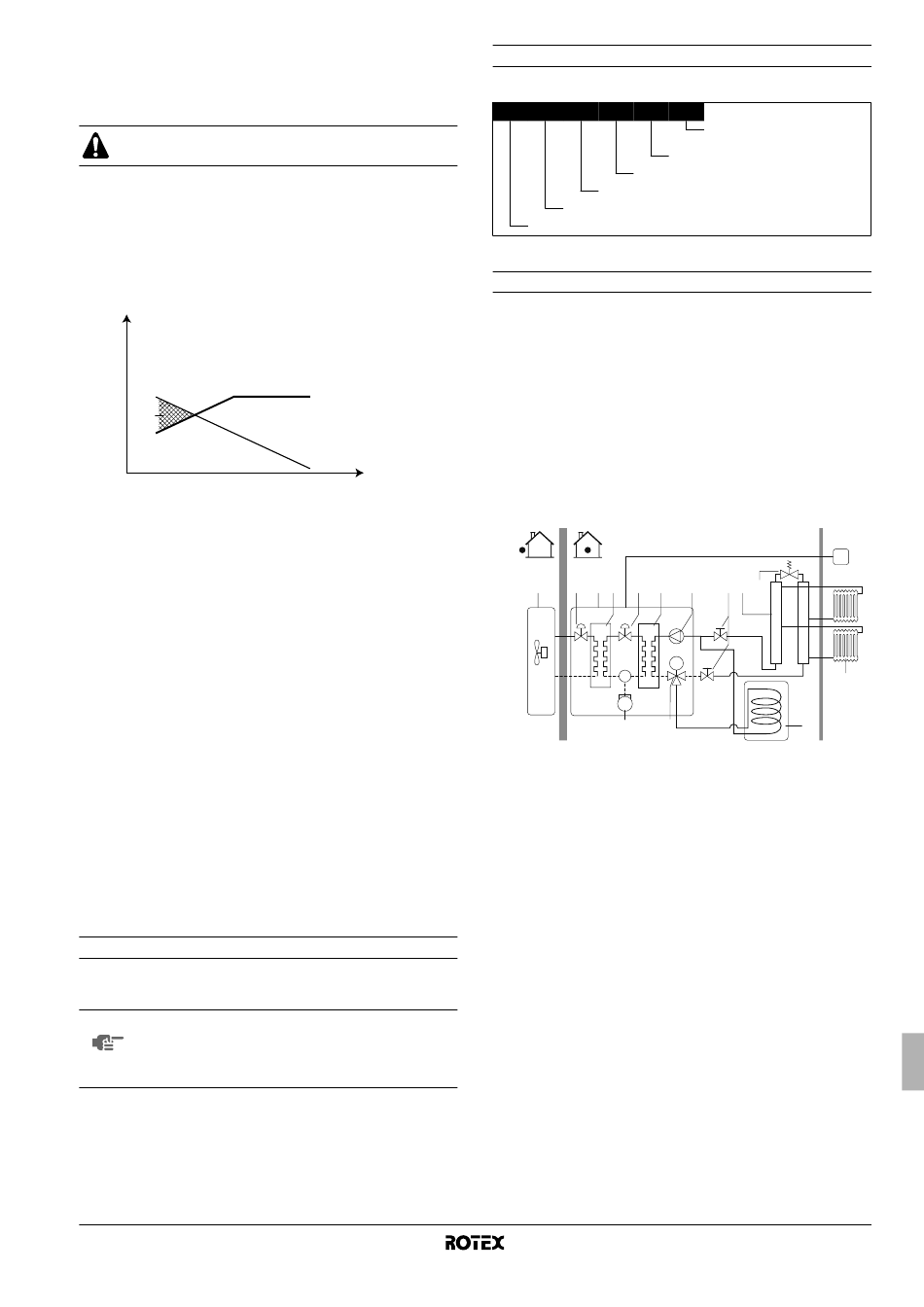

P
H
2
3
1
1
Isı pompası kapasitesi
2
Gerekli ısıtma kapasitesi (sahaya bağımlı)
3
Isıtıcı kit tarafından sağlanan ilave ısıtma kapasitesi
T
Ortam (dış) sıcaklığı
A
P
Isıtma kapasitesi
H
Dijital I/O PCB (opsiyonel)
Opsiyonel bir EKRP1HBA dijital I/O PCB iç üniteye bağlanabilir ve
sisteminizi uzaktan izlemek için kullanılabilir. Bu adres kartı 3 adet
gerilimsiz çıkış verir.
Daha fazla bilgi için iç ünitenin kullanma kılavuzuna ve dijital I/O
PCB'nin montaj kılavuzuna bakın.
Bu PCB'nin üniteye bağlanması için kablo şemasına veya bağlantı
şemasına bakın.
Talep PCB'si (opsiyonel)
Opsiyonel bir EKRP1AHTA talep PCB'si iç üniteye bağlanabilir. Bu
PCB, opsiyonel ısıtıcı kit RKBUH veya Rotex oda termostatı RKRTR
veya RKRTW takıldığında ya da çoklu ayar noktası kontrolü
kullanıldığında gereklidir ve iç üniteyle iletişimi sağlar.
Daha fazla ayrıntı için talep PCB'si montaj kılavuzuna bakın.
Bu PCB'nin üniteye bağlanması için kablo şemasına veya bağlantı
şemasına bakın.
Bu kılavuzun kapsamı
Bu montaj kılavuzu, tüm RKHBRD iç ünite modellerinin taşınması,
montaj ve bağlantılarının yapılmasına ilişkin prosedürleri tarif eder.
NOT
RRRQ ısı pompası dış biriminin montajı dış ünite
montaj kılavuzunda açıklanmıştır.
İç ünitenin çalıştırılması, iç ünite kullanım kılavuzunda
tarif edilmemiştir.
RKHBRD011~016ABV1+Y1
Hava su tipi ısı pompa sistemi iç ünitesi
4PW61218-1A
Model tanımlaması
İç ünite
RK
(a) Tam değerler için, bkz. "Ünite özellikleri" sayfa 38.
Tipik uygulama örnekleri
Aşağıda verilen uygulama örnekleri sadece açıklama amacına
yönelik olarak verilmiştir.
Yalnız 1 adet ısı yayıcı ve 1 adet ısı kaynağı ile uygulama
örnekleri (RKHBRD ünitesi)
Eğer yalnız 1 adet ısı yayıcı varsa (= tüm sistem 1 adet su ayar
noktasına sahip), dengeleme kabının kullanımı ÖNERİLMEZ.
Dengeleme kabının kullanılması ünitenin optimum pompa kontrolünü
etkileyecek ve gereksiz yere sistem maliyetini artıracaktır.
■
Uygulama 1
T
A
Oturma odasına kurulan tek uzaktan kumanda ile hacim ısıtma
ve kullanım sıcak suyu ısıtma.
Uzaktan kumanda iç üniteye anında geri besleme verir ve
böylece akıllı bir biçimde ünite performansını talep edilen hacim
ısıtma ihtiyaçlarına uyumlar. Böylece ünite sıklıkla çalıştırılıp
durdurulmaz veya ısıtılması gereken odalarda çok büyük
sıcaklık dalgalanmaları olmaz. Bu uzaktan kumandada aynı
zamanda hacim ısıtma ve kullanım sıcak su talebini kombine
olarak kontrol eden akıllı mantık işlevi de vardır (örn. kullanım
sıcak su işletmesi sırasında oda sıcaklığının 3°C 'den çok
düşmesi halinde, ünite otomatik olarak hacim ısıtmaya
dönecektir). Ünitenin yanında uzaktan kumanda yoktur. Servis
bakımı sırasında ilave bir uzaktan kumanda servis personeli
tarafından bağlanabilir.
HBR
D
016
AB
V1
Seri
Isıtma kapasitesinin gösterimi (kW)
Soğutucu tipi R134a
Su mahfazası - yalnız yüksek sıcaklıkta ısıtma
Rotex kiti
1
12
2
3
12
4
6
M
5
8
1
Dış ünite
2
İç ünite
3
Soğutucu ısı eşanjörü
4
Su ısı eşanjörü
5
Kompresör
6
Pompa
7
Kesme vanası
8
Motorlu 3 yollu vana
(opsiyonel)
9
Kullanım sıcak suyu
deposu (opsiyonel)
V1=1N~, 220-240 V, 50 Hz
Y1=3N~, 380-415 V, 50 Hz
(a)
A
B
C1
7 10 13
11
9
10
Kolektör (sahadan
temin edilir)
11
Radyatör (sahadan
temin edilir)
12
Elektronik genleşme
valfı
13
Baypas vanası
(sahadan temin edilir)
C1
Uzaktan kumanda
A
Montaj konumu
B
Oturma odası
Montaj kılavuzu
