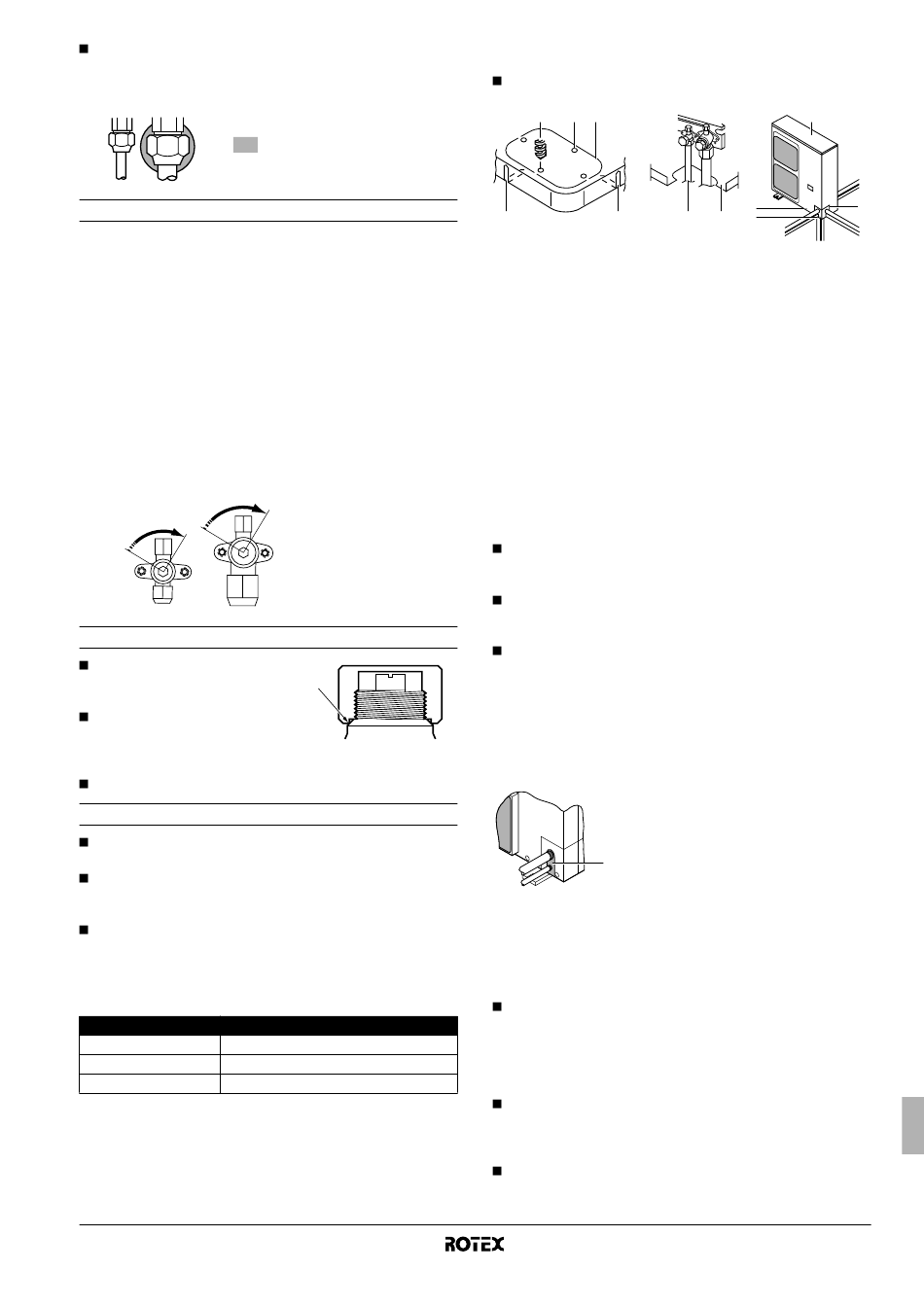

Çalışma basıncının düşük olması beklendiğinde (örneğin, dış
hava sıcaklığı düşük olduğunda soğutma yapılacağı zaman),
donmayı önlemek için stop vanasının gaz hattındaki havşa
somunu silikon sızdırmazlık malzemesi ile yeterince yalıtın.
Stop vanasının açılması/kapatılması
Stop vanasının açılması
1. Vana kapağını çıkarın.
2. Vana gövdesine altıgen anahtar (sıvı tarafı: 4 mm/gaz tarafı: 6 mm)
takın ve vana gövdesini saat yönünün tersine çevirin.
3. Vana gövdesi daha fazla döndürülemediği zaman, çevirmeyi bırakın.
Şimdi vana açıktır.
Stop vanasının kapatılması
1. Vana kapağını çıkarın.
2. Vana gövdesine altıgen anahtar (sıvı tarafı: 4 mm/gaz tarafı: 6 mm)
takın ve vana gövdesini saat yönünde çevirin.
3. Vana gövdesi daha fazla döndürülemediği zaman, çevirmeyi bırakın.
Şimdi vana kapalıdır.
Kapatma yönü
Sıvı tarafı Gaz tarafı
Gövde başlığı ile ilgili ikazlar
Gövde başlığına okla gösterilen
yerde sızdırmazlık uygulanmıştır.
Hasar vermemeye özen gösterin.
Stop vanasına işlem yaptıktan
sonra, gövde başlığını
sıktığınızdan emin olun. Sıkma
torku için aşağıdaki tabloya bakın.
Gövde başlığını sıktıktan sonra soğutucu kaçak kontrolü yapın.
Servis ağzı ile ilgili ikazlar
Servis ağzı Schrader tipi bir supap olduğundan, her zaman
supap baskı pimi bulunan bir şarj hortumu kullanın
Servis ağzı işleminden sonra, servis ağzı başlığını iyice
sıktığınızdan emin olun. Sıkma torku için aşağıdaki tabloya
bakın.
Servis ağzı başlığını sıktıktan sonra soğutucu kaçak kontrolü
yapın.
Sıkma torkları
Öğe
Gövde başlığı, sıvı tarafı
Gövde başlığı, gaz tarafı
Servis ağzı başlığı
RRHQ0011~016AAV3(8) + RRHQ011~016AAW18
Hava su tipi ısı pompası için dış ünite
4PW50202-1
Silikon sızdırmazlık malzemesi
(Boşluk olmadığından emin olun)
iyice
Sıkma torku (N•m)
13,5~16,5
22,5~27,5
11,5~13,9
Soğutucu boruları
Saha boruları dört yönde monte edilebilir.
1 2 3
4 4
Şekil - Dört yöndeki saha boruları
1 Matkap
2 Montaj deliği etrafındaki merkez alanı
3 Montaj deliği
4 Yarık
5 Bağlantı borusu
6 Alt çerçeve
7 Ön plaka
8 Boru çıkış plakası
9 Vida ön plaka
10 Boru çıkış plaka vidası
A Öne doğru
B Arkaya doğru
C Yana doğru
D Aşağı doğru
İki yarığın kesilmesi, şekil "Dört yöndeki saha boruları"'da
gösterildiği gibi bunun montajını mümkün kılar.
(Yarıkları kesip çıkarmak için bir metal testeresi kullanın.)
Bağlantı borusunu üniteye aşağı yönde bağlamak için,
matkap kullanarak montaj deliği etrafındaki merkez alanı delerek
bir montaj deliği açın. (Bkz. şekil "Dört yöndeki saha boruları".)
Montaj deliğini açtıktan sonra, paslanmayı önlemek için kenara
ve çevreleyen uç yüzeylere tamir boyası uygulanması önerilir.
Yabancı cisimlerin girişinin önlenmesi
Tüm boşlukları kapatmak üzere şekilde gösterildiği gibi boru geçiş
deliklerini macunla veya yalıtım malzemesi (yerel olarak temin edilir)
ile tıkayın.
1
1
Dış üniteye giren haşereler veya küçük hayvanlar, elektrik kutusunda
bir kısa devreye yol açabilir.
Saha boru bağlantıları yapılırken ve yalıtımla ilgili dikkat
edilecekler
İç ve dış sistem borularının kompresör terminal kapağına
değmemesine dikkat edin.
Sıvı tarafı boru yalıtımının değme ihtimali varsa yüksekliği
aşağıdaki şekilde gösterildiği gibi ayarlayın. Aynı zamanda, saha
borularının kompresörün
değmediğinden emin olun.
Dış ünite iç üniteden yukarıda monte edildiğinde aşağıdaki
durum gerçekleşebilir:
Stop vanası üzerinde yoğuşan su iç üniteye akabilir. Bunu
önlemek için stop vanasını sızdırmazlık malzemesi ile kaplayın.
Sıcaklık 30°C'den ve bağıl nem %80'den yüksekse, bu durumda
yalıtım üzerindeki yoğuşmanın önüne geçilmesi için yalıtım
malzemesinin kalınlığı en az 20 mm olmalıdır.
7
9
10
5 6
A
D
6 mm
Ø
Macun veya yalıtım malzemesi
(yerel imalat)
cıvatalarına ve dış panellerine
Montaj kılavuzu
B
8
C
7
