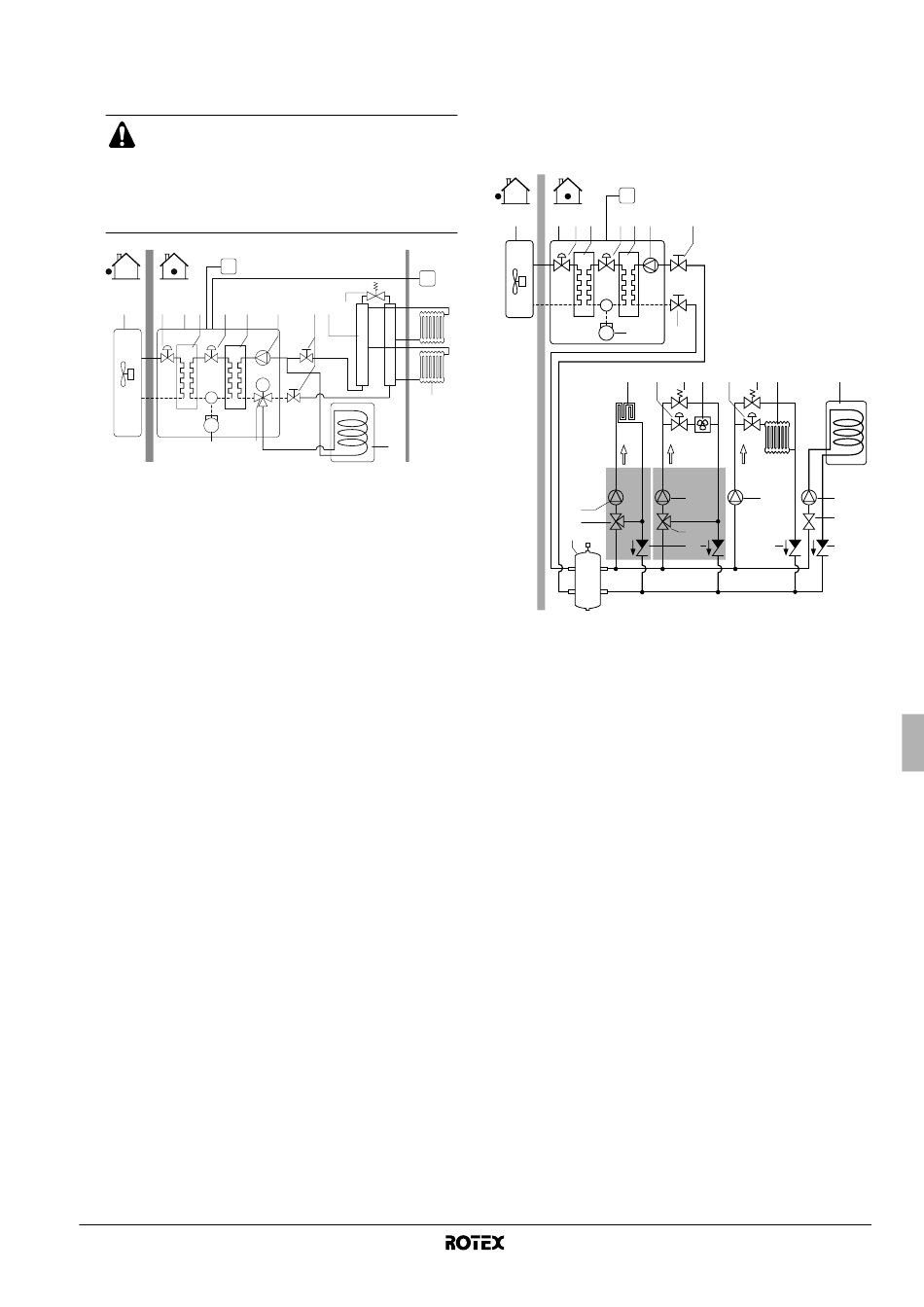

Applicazione 3
Riscaldamento dell'ambiente e dell'acqua calda per usi
domestici con un unico comando a distanza installato con l'unità
e il termostato ambiente esterno installato in soggiorno.
In alternativa, il termostato ambiente Rotex RKRTR o
RKRTW può essere collegato al sistema Rotex. Nel
caso in cui venga utilizzato un termostato diverso,
Rotex non garantisce il corretto funzionamento né
l'affidabilità del sistema. Per tali motivi, Rotex non può
concedere alcuna garanzia per il sistema in tali
circostanze.
C1
1 12 2 3 12 4
5 8
1 Unità esterna
2 Unità interna
3 Scambiatore di calore
refrigerante
4 Scambiatore di calore
ad acqua
5 Compressore
6 Pompa
7 Valvola di chiusura
8 Valvola tridirezionale
motorizzata (opzionale)
9 Serbatoio dell'acqua
calda per usi domestici
(opzionale)
È previsto soltanto un comando di attivazione/disattivazione del
termostato ambiente. Non è prevista alcuna funzionalità logica
intelligente per il riscaldamento dell'ambiente. In caso di
richiesta simultanea di riscaldamento dell'ambiente e di acqua
calda per usi domestici, il riscaldamento dell'acqua per usi
domestici viene effettuato secondo il funzionamento minimo e
massimo del timer.
Esempi di applicazione con 2 o più emettitori di calore
diversi e 1 sola fonte di calore (unità RKHBRD)
L'utilizzo di più emettitori di calore diversi implica l'utilizzo di differenti
set point dell'acqua per il sistema.
Tali installazioni devono essere eseguite usando una bombola di
compensazione e ogni tipo di emettitore di calore deve essere dotato
di una pompa specifica.
■
Applicazione 4
Riscaldamento dell'ambiente tramite una combinazione di anelli
di riscaldamento a pavimento, ventilconvettore e riscaldamento
a radiatore. Per il riscaldamento a pavimento in combinazione
con i radiatori, la temperatura dell'acqua fornita dal sistema
Rotex è eccessiva. Per tale motivo, è necessario un dispositivo
per la riduzione della temperatura (non di fornitura) al fine di
abbassare la temperatura dell'acqua (a questo scopo, l'acqua
calda sarà miscelata con l'acqua fredda). Il controllo di questa
valvola non di fornitura non viene eseguito dal sistema a pompe
di calore. Il funzionamento e la configurazione del circuito
idraulico in loco e la selezione della bombola di compensazione,
delle pompe, ecc. sono responsabilità dell'installatore. Rotex
offre unicamente la possibilità di avere set point multipli su
richiesta.
RKHBRD011~016ABV1+Y1
Unità interna per sistema a pompe di calore aria-acqua
4PW61218-1A
A B
T
6 7 10 13
M
11
9
10 Collettore
(non di fornitura)
11 Radiatore
(non di fornitura)
12 Valvola d'espansione
elettronica
13 Valvola by-pass
(non di fornitura)
C1 Comando a distanza
T Termostato ambiente
A Luogo di installazione
B Soggiorno
■ Modello A
Il serbatoio dell'acqua calda per usi domestici è installato in
parallelo con il/i dispositivo/i per la riduzione della
temperatura. Ciò
contemporaneamente l'unità per il riscaldamento sia
dell'ambiente che dell'acqua per usi domestici. In questo
caso, il bilanciamento della distribuzione dell'acqua è
responsabilità dell'installatore.
C1
1 2 3 4 3 5 6 10
9 10
12 13 14
FHL
35°C 45°C
TRD1 TRD2
19
18
11
1 Unità esterna
2 Unità interna
3 Valvola d'espansione
elettronica
4 Scambiatore di calore
refrigerante
5 Scambiatore di calore
ad acqua
6 Pompa
8 Serbatoio dell'acqua
calda per usi domestici
(opzionale)
9 Compressore
10 Valvola di chiusura
11 Bombola di
compensazione
(non di fornitura)
12 FHL: Anello di
riscaldamento a
pavimento (non di
fornitura)
13 Valvola di chiusura
(non di fornitura) o
EKVKHPC kit valvola a
2 vie per convettore
pompa di calore
(opzionale)
consente di utilizzare
15 16 14 17 8
FCU
65°C
19 19 19
21
18
20 20 20
14 Valvola by-pass
(non di fornitura)
15 FCU: ventilconvettore
o FWXV (opzionale)
16 Valvola di chiusura
(non di fornitura)
17 Radiatore
(non di fornitura)
18 Valvola miscelatrice
(non di fornitura)
19 Pompa
(non di fornitura)
20 Valvola di ritegno
(non di fornitura)
21 Valvola
(non di fornitura)
(vedere "Controllo del
set point multiplo" a
pagina 32 per ulteriori
informazioni)
C1 Telecomando
TRD1 Dispositivo per la
riduzione della
temperatura 1
TRD2 Dispositivo per la
riduzione della
temperatura 2
