[b-03] Point de consigne: température de stockage (voir figure
ci-dessus) uniquement valable lorsque [b-02]=0.
REMARQUE Si le chauffage de l'eau sanitaire avec loi d'eau
est activé [b-02], la température de stockage sera
réglée automatiquement et le réglage sur place
[b-03] n'aura aucune importance.
■
[b-04] Température de stockage d'eau chaude sanitaire
maximale automatique: par défaut = 70°C.
[C] Limites de température de l'eau de sortie
Pour éviter une mauvaise utilisation concernant les températures
d'eau de sortie, il est possible de limiter les points de consigne.
■
[C-00] Point de consigne: température maximale de départ
d'eau du chauffage
■
[C-01] Point de consigne: température minimum de départ d'eau
du chauffage
[d] Délais de chauffage d'eau sanitaire
La pompe à chaleur ne peut que fonctionner soit en mode chauffage,
soit en mode eau chaude sanitaire. Aucun fonctionnement simultané
n'est possible, sauf avec une régulation avec points de consigne
multiples (voir chapitre "Régulation avec points de consigne
multiples" à la page 30 pour plus d'informations).
■
[d-00] Point de consigne: délai de fonctionnement minimum
pour le chauffage d'eau sanitaire
■
[d-01] Point de consigne: délai de fonctionnement maximum
pour le chauffage d'eau sanitaire
■
[d-02] Point de consigne: intervalle de temps d'arrêt minimum
pour le chauffage d'eau sanitaire
Le changement des valeurs du programmateur peut avoir un impact
sur les programmateurs de chauffage de volume et d'eau sanitaire.
Les valeurs par défaut sont proposées mais peuvent être modifiées
en fonction de l'installation complète du système.
Pour une explication détaillée relative à la requête simultanée du
chauffage de volume et d'eau sanitaire, voir le chapitre "Demande
simultanée du chauffage de volume et du chauffage d'eau sanitaire"
à la page 27.
[E] Mode d'entretien
■
[E-00] Mode de dépression, récupération, charge
Si une récupération/un vide de l'unité intérieure est nécessaire,
le réglage sur place [E-00] doit être activé. Il forcera l'unité en
thermo OFF et ouvrira la soupape de détente du circuit R134a
de l'unité intérieur de manière à autoriser un vide total.
Par défaut [E-00]=0, régler sur 1 pour permettre le mode de
dépression.
■
REMARQUE Ne pas oublier de restaurer le réglage sur
place [E-00] à la valeur par défaut lorsque le
vide est terminé!
■
Lorsque [E-00] est mis sur 1 (mode
récupération), [E-04] peut être mis sur 2 pour
améliorer la récupération de réfrigérant.
■
[E-04] Fonctionnement de la pompe uniquement
Lors de la mise en service et de l'installation de l'unité, il est très
important d'évacuer l'air du circuit hydraulique.
Grâce à ce paramètre, la pompe peut être lancée sans que
l'unité soit complètement opérationnelle. En le faisant, cela
améliorera l'élimination d'air du circuit. La pompe peut
fonctionner à différentes vitesses:
■ [E-04]=0 fonctionnement normal de l'unité (défaut)
■ [E-04]=1 fonctionnement à basse vitesse de la pompe
RKHBRD011~016ABV1+Y1
Unité intérieure pour système de pompe à chaleur air à eau
4PW61218-1A
■ [E-04]=2 fonctionnement à haute vitesse de la pompe
Si [E-04]=1 ou 2 et [6-00]=1 ont été sélectionnés, l'unité
activera la vanne à 3 voies d'eau chaude sanitaire. Cette
fonction est une caractéristique pour éliminer tout l'air du
système (tant dans le chauffage de volume que dans le
chauffage d'eau chaude sanitaire).
[E-04]=1 ou 2
▼
Fonctionnement de la pompe pendant 20 minutes
vanne à 3 voies en mode de chauffage de volume
▼
Fonctionnement de la pompe pendant 10 minutes
vanne à 3 voies en mode de chauffage d'eau chaude
sanitaire
Voir le chapitre "Vérification finale" à la page 35 pour plus
d'informations.
REMARQUE Ne pas oublier de restaurer le réglage sur place [E-04]
à la valeur par défaut lorsque la mise en service est
terminée!
Demande simultanée du chauffage de volume et du
chauffage d'eau sanitaire
Contrôle de température d'eau de sortie de la commande à
distance
Lorsque la température de réchauffement est atteinte, la poursuite du
réchauffement jusqu'à la température de stockage du ballon d'eau
chaude sanitaire sera décidée par les dispositifs de temporisation
programmés par l'installateur.

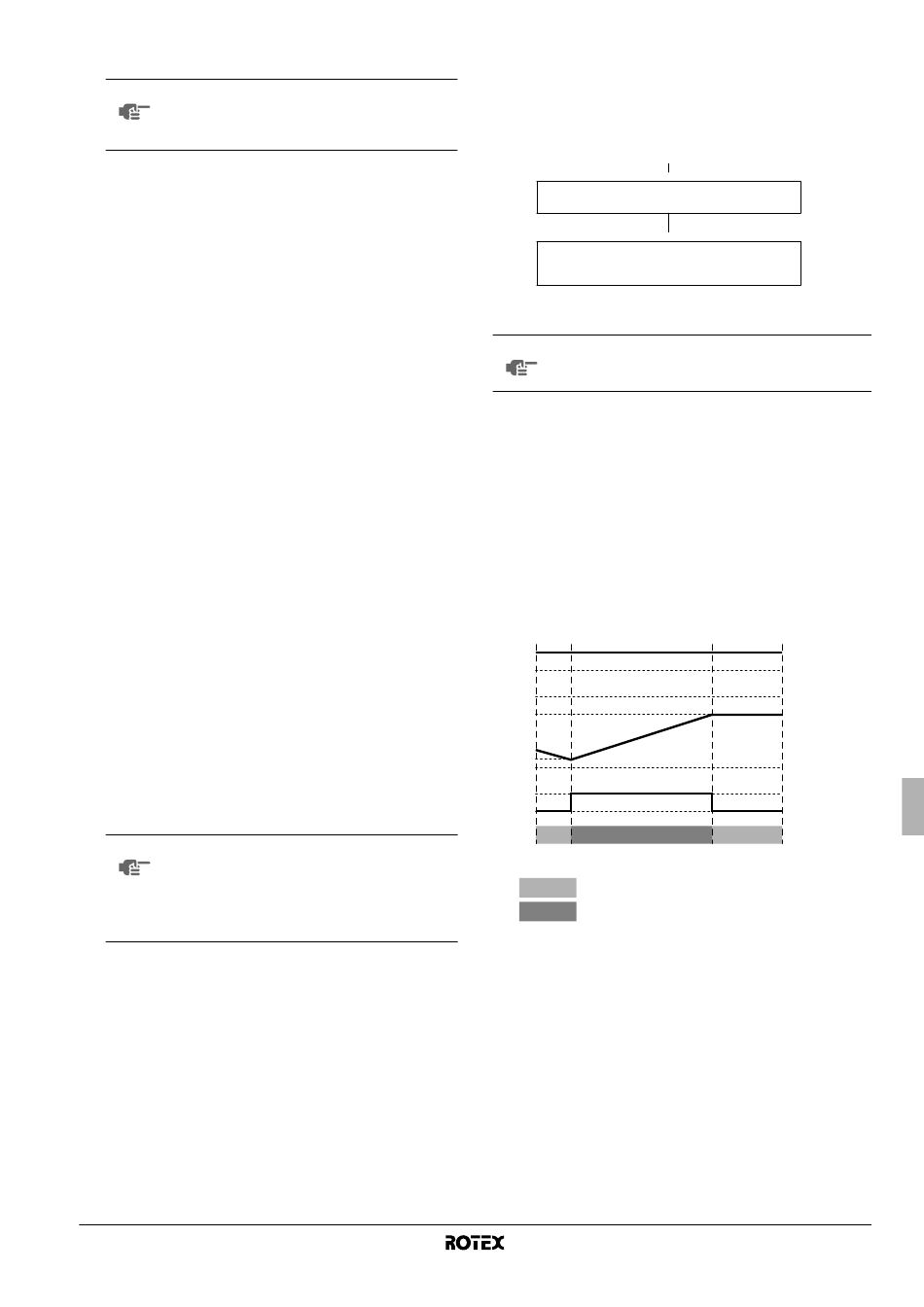

1 Fonctionnement de réchauffement
Si une demande de chauffage de volume et d'eau sanitaire
(réchauffement) intervient simultanément, l'eau sanitaire sera
chauffée jusqu'à la température de réchauffement maximale,
puis le chauffage de volume démarrera de nouveau.
D
J
C
H
B
A
A Utilisation
Chauffage de volume
Chauffage de l'eau sanitaire
B Demande thermo ON de réchauffement d'eau chaude
sanitaire
C Température du ballon d'eau chaude sanitaire
D Demande thermo ON d'eau de sortie
F Température de limite inférieure d'eau chaude sanitaire
G Température limite supérieure d'eau chaude sanitaire
(température de stockage maximum possible) [b-03]
H Température minimum de réchauffement d'eau chaude
sanitaire [b-00]
J Température maximum de réchauffement d'eau chaude
sanitaire [b-01]
ON MARCHE
OFF ARRET
si [6-00]=1
ON
OFF
G
75°C
F 35°C
ON
OFF
