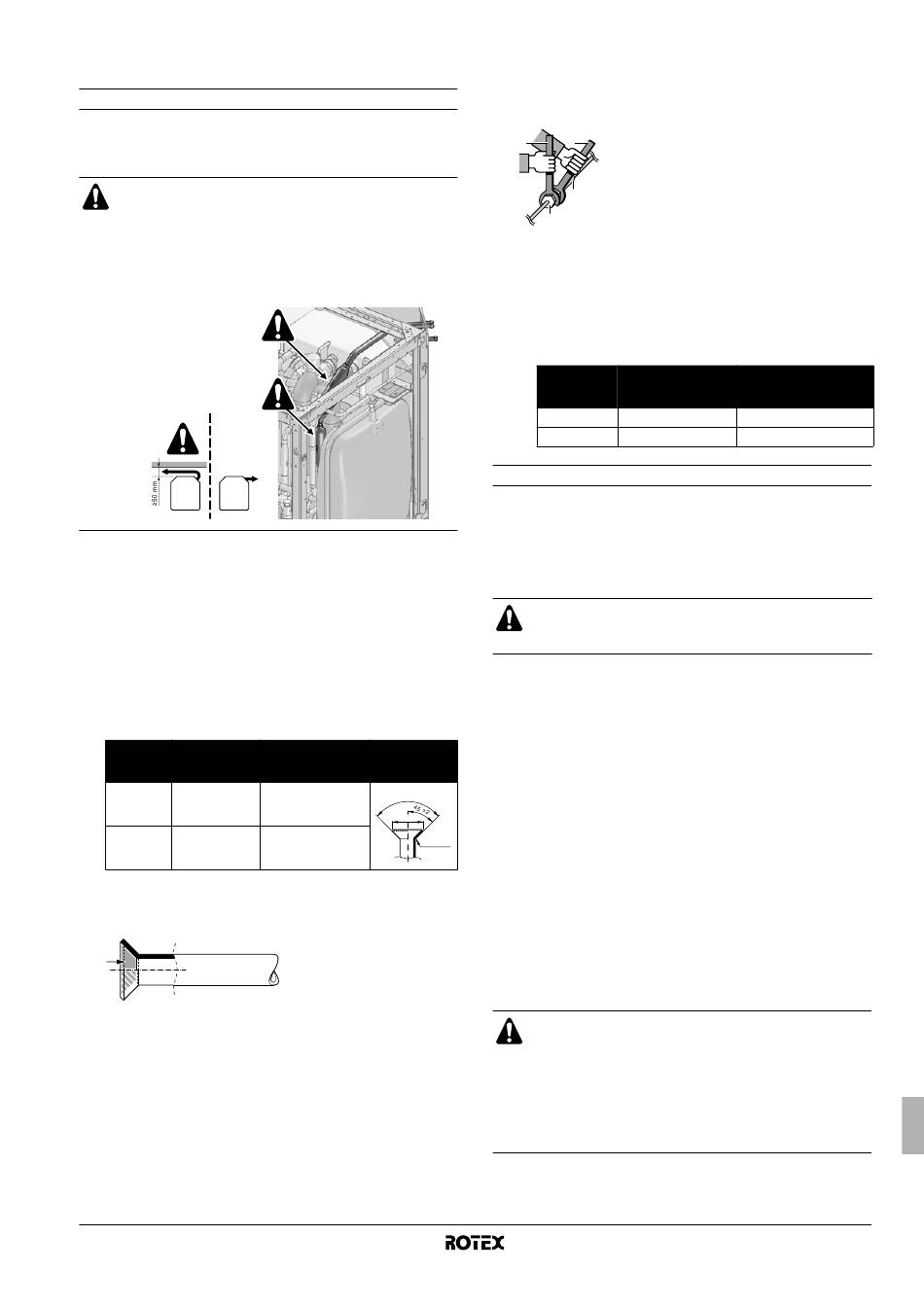

Lucrările de racordare a tubulaturii

Tubulatura agentului frigorific

Pentru toate indicaţiile, instrucţiunile şi specificaţiile privind tubulatura
agentului frigorific dintre unitatea interioară şi unitatea exterioară,
consultaţi manualul de instalare a unităţii exterioare.
■
Înainte de lipire protejaţi interiorul unităţii împotriva
deteriorărilor cauzate de flacără în timpul lipirii.
■
Când lipiţi racordurile agentului frigorific aveţi grijă să
răciţi filtrele de agent frigorific ale circuitului de R410A
(cu o cârpă înmuiată în apă rece) din interiorul unităţii.
Pentru locul filtrelor de agent frigorific consultaţi figura
de mai jos.
Instrucţiuni pentru racordurile mandrinate
■
Îmbinările mandrinate nu trebuie reutilizate. Trebuie confecţio-
nare altele noi pentru a preveni scăpările.
■
Folosiţi un tăietor de ţeavă şi o mandrină corespunzătoare
pentru agentul frigorific utilizat.
■
Utilizaţi numai piuliţele olandeze moi care însoţesc unitatea.
Utilizarea unor piuliţe olandeze diferite poate cauza scăpări ale
agentului frigorific.
■
Consultaţi tabelul pentru dimensiunile de mandrinare şi cuplurile
de strângere (strângerea exagerată va cauza crăparea
evazării).
Dimensiunea
tubulaturii Cuplu de
(mm) strângere (N•m)
Ø9,5 33~39
Ø15,9 63~75
■
Când conectaţi piuliţa olandeză, ungeţi suprafaţa interioară a
evazării cu ulei eter sau ulei ester şi strângeţi iniţial 3 sau 4 ture
cu mâna înainte de a strânge ferm.
RKHBRD011~016ABV1+Y1
Unitate interioară pentru sistem de pompă termică aer la apă
4PW61218-1A
Dimensiunile Forma evazării
evazării A (mm) (mm)
90 ±2
12,8~13,2
A
R=0.4~0.8
19,4~19,7
■
Când slăbiţi o piuliţă olandeză, utilizaţi întotdeauna două chei
fixe în combinaţie.
La racordarea tubulaturii, utilizaţi întotdeauna împreună o cheie
fixă şi o cheie dinamometrică la strângerea piuliţei olandeze
pentru a preveni fisurarea piuliţei olandeze şi scăpările.
4 2 1
2
3
1
4
3
Nerecomandat, exceptând cazurile de urgenţă
Dacă sunteţi forţat să racordaţi tubulatura fără cheie
dinamometrică, urmaţi următoarea metodă de instalare:
■ Strângeţi piuliţa olandeză cu o cheie fixă până când cuplul de
strângere creşte brusc.
■ Din acea poziţie, strângeţi mai departe piuliţa olandeză la
unghiul prezentat mai jos:
Dimensiunea
tubulaturii Unghi suplimentar de
(mm) strângere (grade)
Ø9,5 60~90
Ø15,9 30~60

Tubulaturii apei

Verificarea circuitului de apă
Unităţile sunt echipate cu o admisie a apei şi o evacuare a apei
pentru racordarea la un circuit de apă. Acest circuit trebuie instalat de
un tehnician autorizat şi trebuie să se conformeze tuturor codurilor
europene şi naţionale relevante.
Unitatea trebuie utilizată numai într-un sistem de apă
închis. Utilizarea într-un circuit de apă deschis poate cauza
coroziunea excesivă a tubulaturii de apă.
Înainte de continua instalarea unităţii, verificaţi următoarele puncte:
■
Presiunea maximă a apei este de 4 bar.
■
Temperatura maximă a apei este de 85°C.
■
În toate punctele joase ale sistemului trebuie prevăzute robinete
de evacuare pentru a permite golirea completă a circuitului în
timpul întreţinerii.
În unitatea interioară este prevăzut un ventilul de evacuare
pentru a evacua apa din sistemul de apă al unităţii interioare.
■
Aveţi grijă să asiguraţi o golire adecvată a supapei de siguranţă
pentru a evita pătrunderea apei la piesele electrice.
■
În toate punctele înalte ale sistemului trebuie prevăzute ventile
de aerisire. Ventilele trebuie plasate în locuri uşor accesibile
pentru întreţinere. O purjă automată de aer este prevăzută în
interiorul unităţii interioare. Controlaţi ca această purjă de aer să
nu fie strânsă prea mult pentru a permite eliberarea automată a
aerului din circuitul de apă.
■
Aveţi grijă ca componentele instalate în tubulatura de legătură
să poată rezista la presiunea şi temperatura apei.
■
Utilizaţi întotdeauna materiale compatibile cu apa utilizată în
sistem şi cu materialele utilizate în unitatea interioară.
AVERTIZARE
Vă recomandăm să instalaţi un filtru suplimentar în circuitul
de apă pentru încălzire. Vă recomandăm să utilizaţi un
filtru magnetic sau de desprăfuire în special pentru
îndepărtarea particulelor metalice din tubulatura de
legătură pentru încălzire. Particulele mici pot deteriora
unitatea şi nu vor fi îndepărtate de filtrul standard al
pompei de încălzire.
Îmbinarea tubulaturii
Cheie fixă
Piuliţă olandeză
Cheie dinamometrică
Lungimea recomandată a
braţului cheii fixe (mm)
±200
±300
