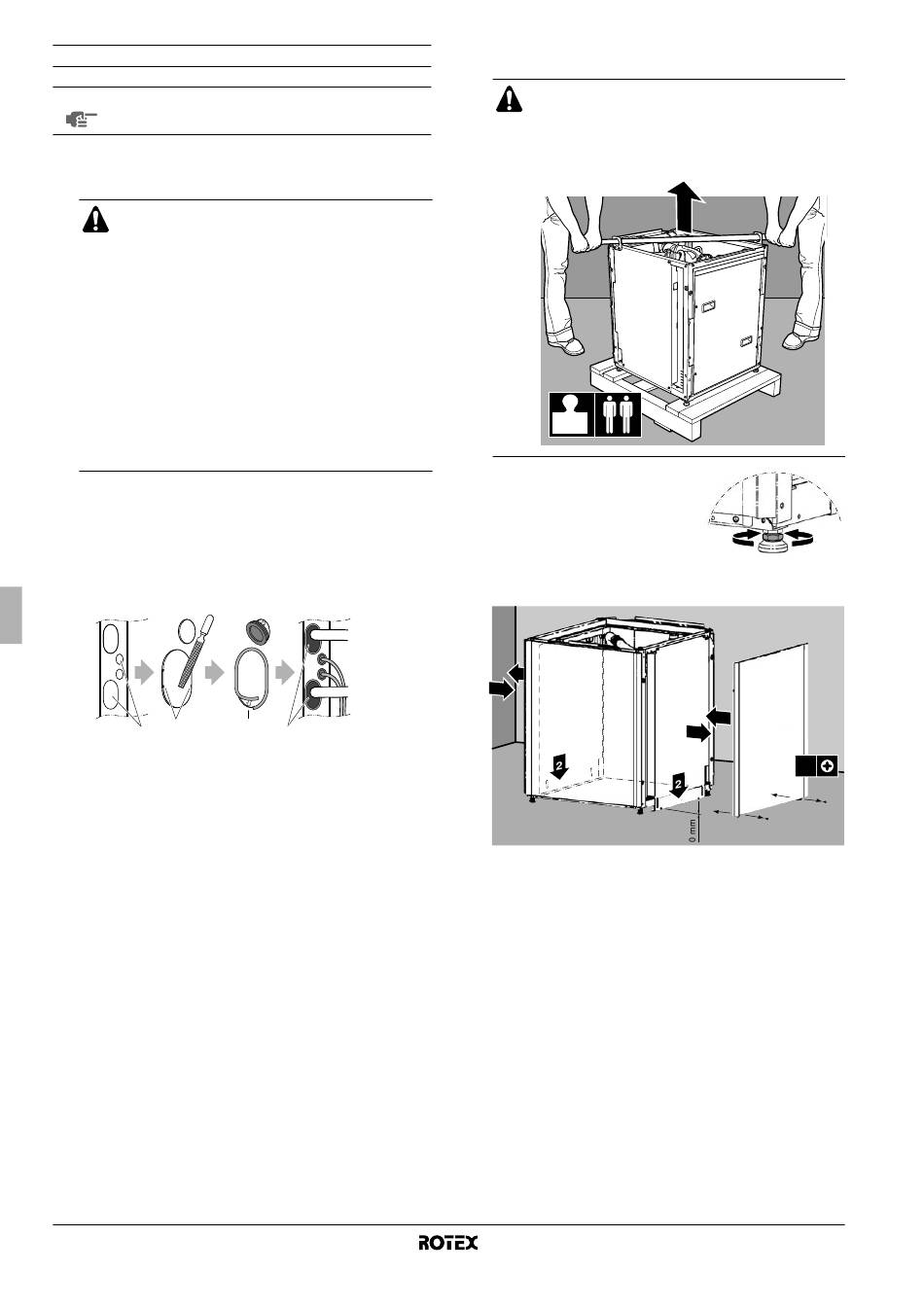

Inneneinheit installieren

HINWEIS Informationen zur Installation der Außeneinheit finden
Sie in der Installationsanleitung der Außeneinheit.
■
Auf der Rückseite der Einheit gibt es Durchbruch-Öffnungen,
durch die die Rohre und elektrischen Leitungen geführt werden
können.
■
Auf beiden Seiten der Einheit sind Durchbruch-
Öffnungen vorgesehen. Achten Sie darauf, dass
Sie je nach Installationsgegebenheiten die rich-
tigen Durchbruch-Öffnungen herausschlagen.
■
Kältemittel-Leitungen
müssen durch
geführt werden.
■
Die Niederspannungskabel (LV - Low Voltage) und
die Hochspannungs- plus Stromversorgungs-
kabel - HV (High Voltage) + PS (Power Supply) -
müssen unbedingt separat durch die beiden
oberen Durchbruchöffnungen auf der linken Seite
der Einheit in diese geführt werden (siehe
Abbildung 4).
■
NICHT die untere linke Durchbruchöffnung
nehmen!
■ Um eine Durchbruch-Öffnung auszustanzen, mit einem
Hammer darauf schlagen.
■ Bevor Sie eine elektrische Leitung oder ein Rohr durch eine
Durchbruch-Öffnung führen, entgraten Sie erst die Kanten
der Öffnung.
■ Setzen Sie in die Durchbruch-Öffnungen Durchführungs-
tüllen ein, damit es keine Beschädigungen gibt.
1 2
1 Durchbruch-Öffnung
2 Grate
Installationsanleitung
11
und Wasserleitungen
unterschiedliche Öffnungen
3 4
3 Durchführungstülle
4 Glaserkitt oder Isolier-
material (vor Ort zu
beschaffen)
■
Setzen Sie die Einheit an den Platz, wo sie installiert werden
soll.
Das Gewicht der Einheit beträgt ungefähr 145 kg. Es
sind mindestens 2 Personen erforderlich, um die
Einheit anzuheben.
Zum Anheben der Einheit die mitgelieferten Bleche
verwenden.
145 kg
■
Die Stellfüße so verstellen, dass die
Einheit eben und sicher steht.
■
Die Geräuschdämmungsstreifen auf den Boden drücken und die
Seitenbleche mit den entsprechenden Schrauben befestigen.
1
3
■
Die geräuschdämmende(n) Blende(n) und die Zierblende(n)
anbringen, die sich auf der Wandseite befinden und nicht mehr
befestigt werden können, wenn das Gerät an seinem
endgültigen Platz steht.
Inneneinheit für Luft-Wasser-Wärmepumpensystem
3
1
2x
RKHBRD011~016ABV1+Y1
4PW61218-1A
